首页  >  产品百科  >  ZER-06V-S

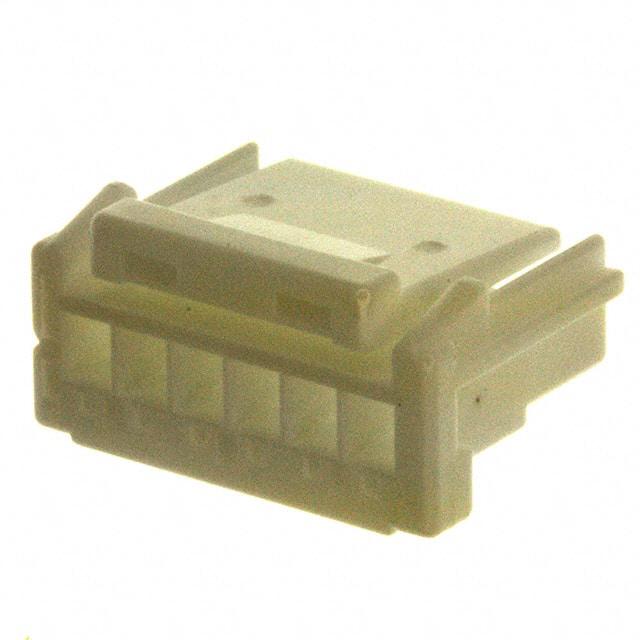

ZER-06V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 6路, 1.5mm节距, 1行
供应商型号: 26M-ZER-06V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 ZER-06V-S

ZER-06V-S概述

    ZE Connector 技术手册概述

    产品简介


    ZE Connector 是一种适用于多种电路应用的连接器系统。该系列采用了1.5mm间距的设计,支持断开式压接风格,并通过凸起带实现保护。它具有广泛的应用领域,包括消费电子产品、工业自动化和汽车系统等。这种连接器的特点在于其可靠的安全锁定结构,确保在操作过程中提供良好的插合体验和稳固的连接。

    技术参数


    - 电流额定值:2 A(AC, DC),适合AWG #24导线。
    - 电压额定值:100 V(AC, DC)。
    - 温度范围:-25°C 到 +85°C(包括电气电流应用时的温升)。
    - 接触电阻:初始值 ≤20 mΩ;环境测试后 ≤40 mΩ。
    - 绝缘电阻:最小为500 MΩ。
    - 耐电压:500 VAC/分钟。
    - 适用导线:导体尺寸为AWG #30到#24,绝缘外径为0.76至1.2毫米。

    产品特点和优势


    1. 安全锁定结构:保证了稳定的连接性能。
    2. 叉形接触头设计:提供良好的对接感和可靠的对接操作。
    3. 广泛的温度适应性:能够在较宽的温度范围内稳定工作。
    4. 高电气性能:优良的接触电阻和绝缘性能。

    应用案例和使用建议


    ZE Connector 广泛应用于需要稳定连接的小型电子设备和系统中。例如,在智能家居设备中,它们可以用于连接传感器和其他控制模块。为了获得最佳效果,建议按照手册中的指南进行正确安装和配线。例如,在焊接时,应遵循规定的焊接温度和时间以避免损坏连接器。

    兼容性和支持


    ZE Connector 可与其他标准接口相兼容,并且厂商提供了详细的安装和维护指南。同时,该产品符合RoHS标准,确保了环保要求。用户可联系JST获取更多技术支持和售后服务信息。

    常见问题与解决方案


    1. 连接不稳定:检查接触部分是否有污垢或损伤,并重新清洁或更换。
    2. 电气连接不良:检查接触电阻,如果过高,可能需要重新压接或更换导线。
    3. 温度异常:确保在规定的温度范围内使用,超出范围可能导致性能下降。

    总结和推荐


    总的来说,ZE Connector是一款具备高度可靠性、适应性强的连接器产品,特别适合于对电气连接稳定性要求较高的应用场景。凭借其优良的电气性能和稳定的工作表现,强烈推荐在各种电路应用中采用这款产品。如果您有任何疑问或需要进一步的支持,建议直接联系JST官方以获取最准确的帮助。

ZER-06V-S参数

参数
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 10.8mm*5.7mm*7.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

ZER-06V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZER-06V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZER-06V-S ZER-06V-S数据手册

ZER-06V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.695
10+ ¥ 0.56
100+ ¥ 0.4933
500+ ¥ 0.4429
1000+ ¥ 0.4218
3000+ ¥ 0.4037
库存: 3843
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.69
