ZHR-7

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 7路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-7
供应商: 云汉优选
标准整包数: 1

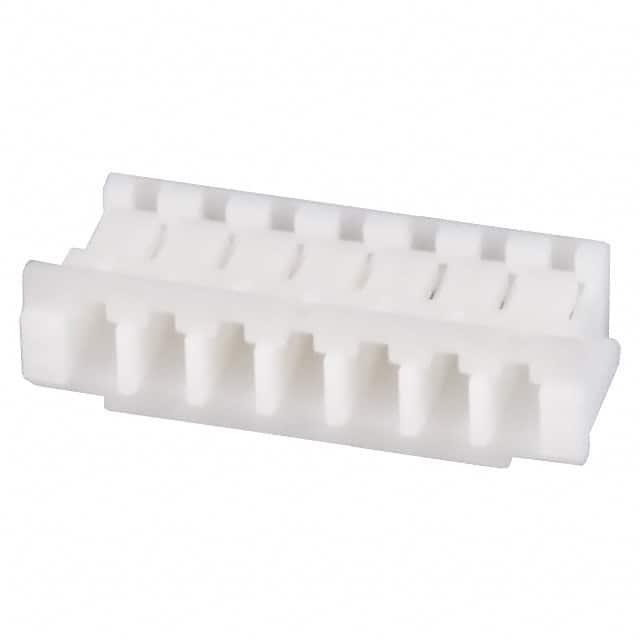

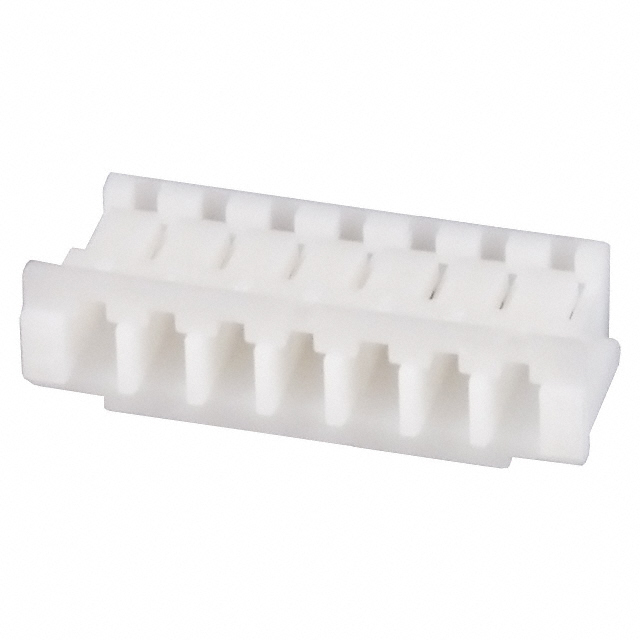

JST 矩形连接器 - 外壳 ZHR-7

ZHR-7概述

    ZH Connector:紧凑型高性能电子连接器

    1. 产品简介


    ZH Connector是一款小型化的连接器,具备极低的轮廓高度设计,特别适用于空间受限的应用场合。该产品通过独特的插拔式结构和可靠的接触设计,确保了高效的电力和信号传输。广泛应用于消费电子、工业控制、通信设备及医疗设备等多个领域。

    2. 技术参数


    - 连接器类型: 1.5mm间距可拆卸式压接型连接器
    - 尺寸规格: 高度5.6mm,厚度3.5mm
    - 电气特性:
    - 电流额定值: 1.0A AC/DC (AWG #26)
    - 电压额定值: 50V AC/DC
    - 温度范围: -25°C至+85°C(含电流传导引起的温升)
    - 接触电阻: 初始值≤20mΩ,环境测试后≤30mΩ
    - 绝缘电阻: ≥500MΩ
    - 耐电压: 500VAC/分钟
    - 适用线材: AWG #32至#26
    - 适用PCB厚度: 0.6mm至1.2mm,1.6mm

    3. 产品特点和优势


    - 紧凑设计: 极低轮廓高度,占用空间小
    - 可靠性: 插针锁扣设计,确保插入稳定
    - 高稳定性: 接触点中心凹陷设计,保证可靠连接
    - 抗形变: 结构坚固,不易变形
    - 兼容性: 兼容ZR绝缘位移连接器

    4. 应用案例和使用建议


    - 应用场景: 消费电子产品、工业控制系统、通信设备等
    - 使用建议: 在安装时注意保持PCB板和连接器之间的清洁,以避免灰尘和杂质影响连接性能。建议进行定期检查和维护,以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性: 可与ZR绝缘位移连接器兼容
    - 支持信息: 厂商提供详细的安装指南和技术支持,用户可根据需求联系JST获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 插拔力过大
    - 解决方案: 检查插针和插座的表面是否有污渍或损伤,必要时进行更换。
    - 问题2: 接触不良
    - 解决方案: 确保线缆端头处理正确,无裸露金属部分,必要时重新压接。
    - 问题3: 电气测试失败
    - 解决方案: 检查线缆规格是否符合要求,进行重新压接或更换线缆。

    7. 总结和推荐


    总体而言,ZH Connector以其紧凑的设计、高可靠性及良好的兼容性,在众多应用场景中表现出色。尤其适用于需要高度集成化和小型化的电子设备。强烈推荐此款连接器用于各类消费电子产品、工业控制系统及其他需要高可靠性连接的场合。

ZHR-7参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 7pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 12mm*4.8mm*4.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZHR-7厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZHR-7数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZHR-7 ZHR-7数据手册

ZHR-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2964
10+ ¥ 0.253
100+ ¥ 0.2175
500+ ¥ 0.1918
1000+ ¥ 0.1481
5000+ ¥ 0.1412
库存: 26960
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.29
