ELP-02V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 2路, 4.5mm节距, 1行
供应商型号: ELP-02V
供应商: 国内现货
标准整包数: 500

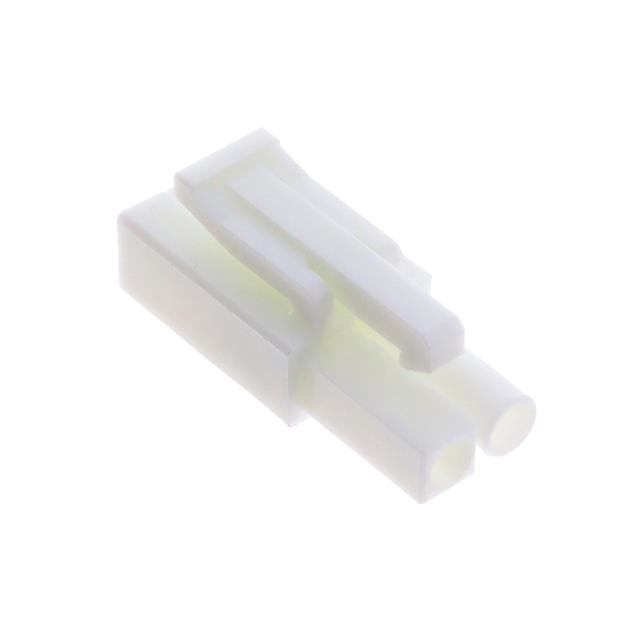

JST 矩形连接器 - 外壳 ELP-02V

ELP-02V概述


    产品简介


    EL连接器是一款适用于多种场合的线对线可分离式端子连接器,采用4.5mm间距设计,适合单线和双线排布。它广泛应用于电力传输系统、机械设备及自动化控制等领域,具有出色的电流传输能力和可靠的机械稳定性。EL连接器能够适应各种复杂的环境条件,确保在严苛环境下仍能保持高效运行。

    技术参数


    - 电流额定值:最大10A(AC/DC)
    - 电压额定值:最大300V(AC/DC)
    - 温度范围:-25°C 至 +90°C(包含电流产生的温升)
    - 接触电阻:初始值≤7mΩ;环境测试后≤10mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压:1,500V AC/分钟
    - 适用导线:AWG #26至#16(0.13至1.25mm²)
    - 适用面板厚度:0.8至2.0mm

    产品特点和优势


    EL连接器的优势在于其设计紧凑、易于安装且可靠耐用。关键特点包括:
    - 易于插入和安全安装:插针和插座能顺利对接,即使有轻微变形也能确保良好的连接。
    - 稳固的锁扣机制:采用双重接触方式,实现稳定可靠的电气连接。
    - 互换性:可以与ML系列连接器相互替换,提供了更多的选择和灵活性。
    这些特点使EL连接器成为复杂电气系统中的理想选择,确保了长期稳定可靠的性能。

    应用案例和使用建议


    应用案例
    1. 电力传输系统:EL连接器广泛应用于各类工业设备,如机床、机器人和汽车制造等,用于电源分配和控制信号传输。
    2. 自动化控制:在自动化控制系统中,EL连接器作为信号传输的关键部件,确保了系统的稳定运行。
    使用建议
    - 在连接之前,确认使用的导线尺寸符合EL连接器的规格要求,以确保最佳性能和安全性。
    - 确保连接过程中,严格按照技术手册中的指引进行操作,以防止误操作导致的损坏。
    - 遇到无法通过标准方法解决的问题时,可以联系JST技术支持团队寻求帮助。

    兼容性和支持


    EL连接器具有较高的兼容性,可以方便地与其他JST系列产品配合使用。此外,JST还提供详尽的技术文档和售后服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:连接器插针容易脱落
    - 解决办法:检查插针与插座是否正确安装,确保没有损伤。如有必要,重新安装或更换新的连接器组件。
    - 问题:连接不稳定
    - 解决办法:检查导线尺寸是否符合要求,确认接头安装是否牢固,必要时请更换合适的导线或重新安装连接器。

    总结和推荐


    EL连接器以其紧凑的设计、高可靠性及广泛的适用性,在多个行业中展现出强大的竞争力。该产品的电流和电压额定值、温度适应能力以及稳定的机械性能,使其成为许多工业应用的理想选择。基于其卓越的功能和市场表现,我们非常推荐在需要可靠连接的电气系统中使用EL连接器。

ELP-02V参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 2pin
类型 Latch Lock,Plug
颜色 白色
触头类型 Female Socket
长*宽*高 10.3mm(长度)*5.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ELP-02V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ELP-02V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ELP-02V ELP-02V数据手册

ELP-02V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.2812
库存: 33000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 140.6
直接购买
