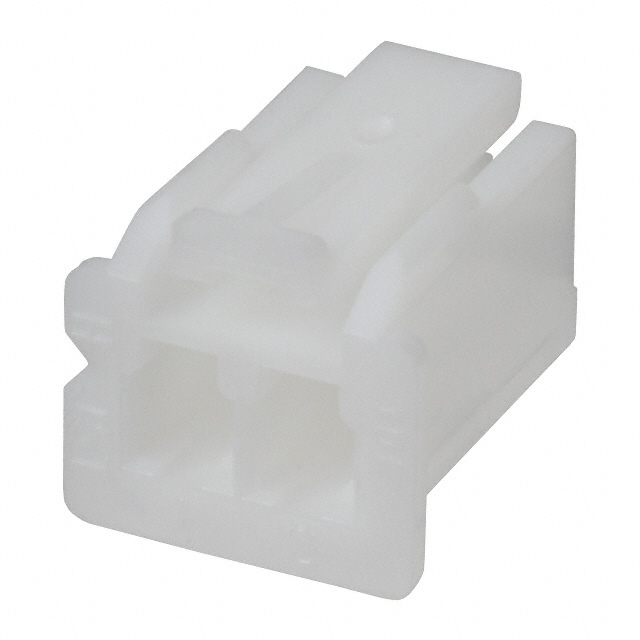

XAP-02V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 2路, 2.5mm节距, 1行
供应商型号: 26M-XAP-02V-1
供应商: 云汉优选
标准整包数: 10
JST 矩形连接器 - 外壳 XAP-02V-1

XAP-02V-1概述

    # XA Connector 技术手册解读

    1. 产品简介


    XA Connector 是一种高性能的2.5mm间距可断开式压接型连接器,广泛应用于电子设备的电路连接中。它具有高可靠性和耐用性,特别适用于自动板载安装机。XA Connector 的核心特点是具有安全锁装置、防焊裂材料、低插入力、插入导向机制以及极化柱设计,使其在多种复杂环境下都能保持稳定的工作性能。
    应用领域:
    - 消费电子
    - 工业控制
    - 医疗设备
    - 通信设备

    2. 技术参数


    以下是XA Connector 的关键技术参数:
    | 参数名称 | 规格范围 |

    | 电流额定值 | 3A AC/DC (AWG #22, #20) |
    | 电压额定值 | 250V AC/DC |
    | 温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值≤10mΩ;测试后≤20mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 耐受电压 | 1000VAC/分钟 |
    | 适用导线 | AWG #28至#20 |
    | 适用PC板厚度 | 1.6mm |
    其他规格
    - 连接方式:压接式
    - 插拔次数:高达10,000次
    - 兼容性:支持手动和自动化组装

    3. 产品特点和优势


    特点:
    1. 安全锁装置:确保连接器在使用过程中不会意外松动。
    2. 防焊裂材料:减少焊接过程中的应力集中。
    3. 低插入力:便于快速安装。
    4. 插入导向机制:提高装配效率。
    5. 极化柱设计:防止错误连接。
    优势:
    - 高可靠性:通过严格的测试确保长期稳定性。
    - 易维护性:支持重复插拔且不易损坏。
    - 兼容性强:适合多种自动化生产流程。

    4. 应用案例和使用建议


    典型应用场景:
    - 自动化设备中的信号传输模块。
    - 医疗设备的精密接口。
    - 通讯设备的紧凑布局需求。
    使用建议:
    1. 在焊接前检查导线尺寸是否符合标准。
    2. 使用适当的压接工具以避免接触不良。
    3. 定期检查连接器的外观,确保没有物理损伤。
    4. 对于长时间未使用的设备,定期通电检查以保持连接器的良好状态。

    5. 兼容性和支持


    XA Connector 支持多种PC板厚度,并且与大部分主流自动化设备兼容。JST公司提供详尽的技术支持和售后服务,用户可通过官方渠道获取详细信息和技术指导。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入时感觉阻力过大 | 确保导线尺寸符合要求,重新压接连接器 |
    | 连接器温度过高 | 检查电流负载是否超过规定值 |
    | 长时间使用后接触不良 | 清洁连接器针脚并重新压接 |
    | 插拔过程中出现明显噪声 | 更换新的连接器 |

    7. 总结和推荐


    综上所述,XA Connector 是一款兼具高性能和实用性的电子元器件,尤其适合需要高可靠性连接的应用场景。其独特的设计特点和严格的质量控制使其在市场上具备较强的竞争力。如果您正在寻找一款耐用且易于维护的连接器,XA Connector 是一个理想的选择。
    推荐指数:★★★★★
    通过本文的全面解读,相信您对XA Connector 的性能和应用场景有了更深入的理解。无论是在工业生产还是消费电子产品中,它都能为您的项目带来显著的价值提升。

XAP-02V-1参数

参数
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 7.3mm*6.9mm*6.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
