GHR-09V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 9路, 1.25mm节距, 1行
供应商型号: 26M-GHR-09V-S
供应商: 云汉优选
标准整包数: 1

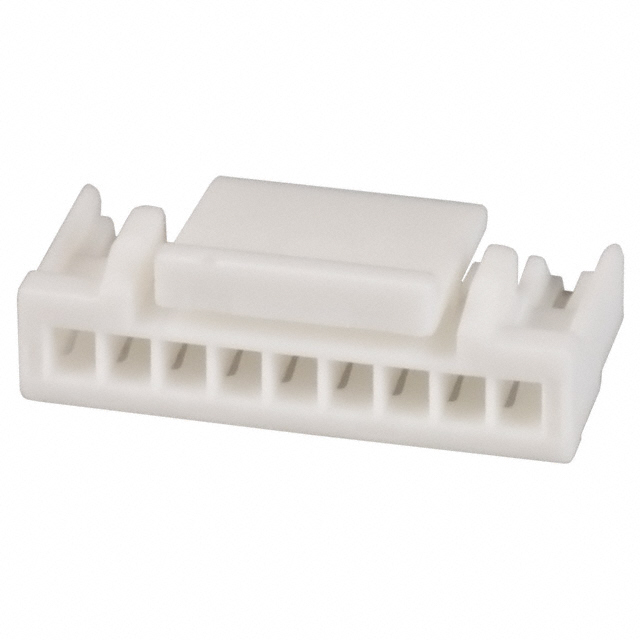

JST 矩形连接器 - 外壳 GHR-09V-S

GHR-09V-S概述

    GHCONNECTOR 技术手册

    1. 产品简介


    GHCONNECTOR是一款低插入力型连接器,具有1.25毫米间距的可断开式压接风格。该系列广泛应用于PDP(等离子显示面板)、LCD(液晶显示面板)或小型电子设备。本连接器易于安装和配对操作,确保了可靠的电接触,并且防止了接触变形。

    2. 技术参数


    - 插拔次数:50次
    - 电流额定值:1.0 A AC/DC(AWG #26)
    - 电压额定值:50 V AC/DC
    - 工作温度范围:-25℃至+85℃
    - 接触电阻:初始值≤30 mΩ,环境测试后≤50 mΩ
    - 绝缘电阻:最小100 MΩ
    - 耐压:500 VAC/分钟
    - 可适用导线规格:AWG #30到#26,绝缘外径0.76至1.0 mm
    - 尺寸单位:毫米(mm)

    3. 产品特点和优势


    - 稳固的锁紧结构
    - 接触锁紧结构
    - 防止接触变形
    - 清晰的接合咔嗒声

    4. 应用案例和使用建议


    GHCONNECTOR系列连接器在多种小型电子设备中得到了广泛应用,如平板显示器、导航系统等。它们通常用于电路板之间的信号传输,可以保证高可靠性和稳定性。建议在安装过程中仔细阅读相关的安装指南,确保正确连接和避免过热现象。

    5. 兼容性和支持


    - GHCONNECTOR系列产品具有良好的兼容性,可与其他同类电子元件兼容。
    - 厂商提供详细的安装指南和支持服务,包括完全自动化的压接工具。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    解决方案:检查连接器是否正确安装并确保清洁度。
    - 问题:连接器温度过高。
    解决方案:避免长时间大电流运行,定期进行温度检测。
    - 问题:插拔困难。
    解决方案:确保正确选择匹配的连接器型号,并按要求操作。

    7. 总结和推荐


    GHCONNECTOR连接器以其优良的接触性能和稳固的锁紧结构成为市场的热门产品之一。它的多功能性使其适合各种不同的应用场景。总体来看,GHCONNECTOR系列连接器非常适合需要高效、可靠连接的小型电子设备。我们强烈推荐使用这款产品以获得最佳性能。

GHR-09V-S参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 9pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 12.5mm*4.15mm*4.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

GHR-09V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

GHR-09V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST GHR-09V-S GHR-09V-S数据手册

GHR-09V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4189
10+ ¥ 0.3566
100+ ¥ 0.2992
500+ ¥ 0.2553
1000+ ¥ 0.2246
3000+ ¥ 0.2058
9000+ ¥ 0.1856
库存: 17501
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.41
