ZHR-10

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 10路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-10
供应商: 云汉优选
标准整包数: 1

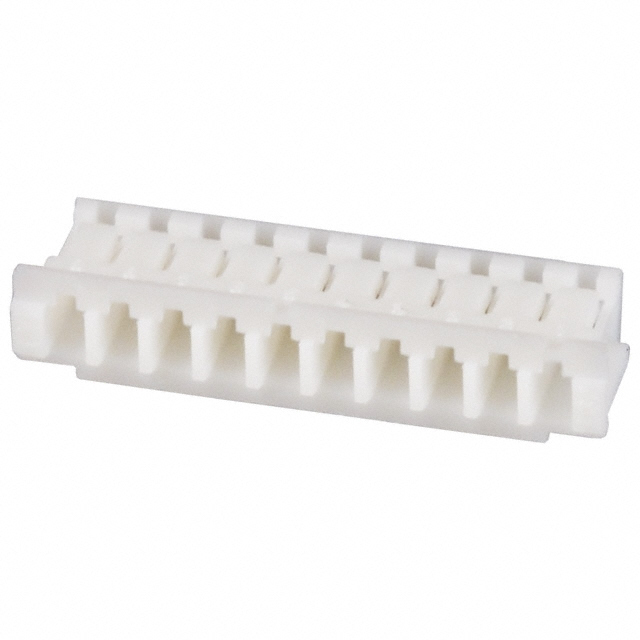

JST 矩形连接器 - 外壳 ZHR-10

ZHR-10概述

    ZH CONNECTOR:紧凑型低剖面连接器

    产品简介


    ZH CONNECTOR是一种新型的小型化、低剖面连接器,具有1.5毫米的间距,采用可拆卸式压接方式。它特别适用于对空间要求严格的设备中,例如消费电子、物联网设备、智能家居等领域的电路连接。其小巧的设计使其在空间受限的应用环境中表现出色,同时保证了可靠的数据传输和电能供给。

    技术参数


    - 电流等级:1.0安培(AC/DC),适用导线AWG #26。
    - 电压等级:50伏特(AC/DC)。
    - 温度范围:-25°C至+85°C,包含电流通电后的温升。
    - 接触电阻:初始值小于等于20毫欧姆,环境测试后小于等于30毫欧姆。
    - 绝缘电阻:最小500兆欧。
    - 耐压能力:500伏交流/分钟。
    - 适用导线:AWG #32到#26。
    - 适用PC板厚度:0.6mm至1.2mm,1.6mm。
    - 连接器尺寸:安装高度5.6毫米,厚度仅3.5毫米。
    - 材料:针脚材质为磷青铜,表面镀锡(回流焊处理);壳体材质为玻璃填充尼龙66,UL94V-0,自然色(白色)。
    - 包装方式:带状封装(emboss tape)。
    - 兼容标准:符合E60389和LR20812标准,RoHS指令要求。

    产品特点和优势


    - 紧凑、低剖面设计:通过小型化设计实现了低剖面,适用于空间有限的应用场景。
    - 可靠的接触结构:接触件上设有锁止卡笋,易于插入,并且接触点中心设有凹痕以确保与插座的可靠接触。
    - 抗变形设计:连接器采用了抗形变结构设计,增强了整体的机械强度。
    - 与ZR绝缘端子兼容:可与其他ZR系列的绝缘端子相匹配,提供更多的连接选择。

    应用案例和使用建议


    - 应用案例:常用于智能手表、健康监测器、物联网设备和家用电器中的电路连接。
    - 使用建议:由于其紧凑设计,在焊接过程中需要格外小心避免过热,造成部件损坏。建议使用合适的焊接温度控制设备,并遵循制造商的焊接指导说明。

    兼容性和支持


    - 兼容性:与ZR系列的其他绝缘端子兼容。
    - 支持服务:JST公司提供详细的技术文档和客户支持服务,如有疑问可以联系JST公司获取更多信息。

    常见问题与解决方案


    1. 问题:连接器难以插入插座。
    - 解决方案:检查针脚是否有弯曲或损坏,并确保按照正确的方向插入。
    2. 问题:焊接时出现冷焊现象。
    - 解决方案:调整焊接温度和时间,确保焊接充分且没有气泡形成。
    3. 问题:连接器在长时间使用后出现接触不良。
    - 解决方案:定期清洁连接器并检查是否有磨损或腐蚀。

    总结和推荐


    综上所述,ZH CONNECTOR是一款非常适合在空间受限的电路连接应用中的高性价比连接器。它的小巧外形、出色的可靠性以及优异的电气性能使其成为众多设备的理想选择。对于正在寻找高性能连接解决方案的工程师来说,这款产品是值得考虑的一个选项。因此,我们强烈推荐这一产品应用于各种需要高密度连接的场合。

ZHR-10参数

参数
针脚数 10pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 16.5mm(长度)*4.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ZHR-10厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZHR-10数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZHR-10 ZHR-10数据手册

ZHR-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4091
10+ ¥ 0.314
100+ ¥ 0.2547
500+ ¥ 0.2243
1000+ ¥ 0.2014
5000+ ¥ 0.183
库存: 58836
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.4
