首页  >  产品百科  >  YLP-01V

YLP-01V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 1 1pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 5.8mm(长度)*20.9mm(高度)
供应商型号: 26M-YLP-01V
供应商: 云汉优选
标准整包数: 1

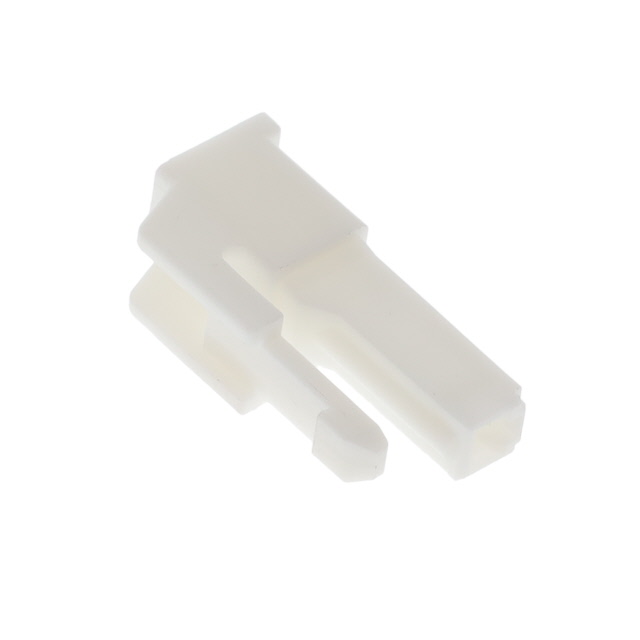

JST 矩形连接器 - 外壳 YLP-01V

YLP-01V概述

    电子元器件技术手册:YL CONNECTOR

    1. 产品简介


    YL CONNECTOR是一款具有高可靠性、安全性的连接器,主要用于各种电路系统中实现电线之间的连接。该系列产品包括单排、双排和多排不同电路数量的设计,能够适用于多种类型的电线。YL CONNECTOR特别适用于工业控制、通信设备、汽车电子等领域,提供稳定可靠的电连接。

    2. 技术参数


    - 电流额定值: 交流/直流最大10A(7A时安装保留在器)
    - 电压额定值: 交流/直流最大300V
    - 温度范围: -25°C至+90°C(含电流负载时的温升)
    - 接触电阻: 初始值≤7mΩ;环境测试后≤10mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压强度: 1,500VAC/分钟
    - 适用电线: AWG #26至#16(0.13至1.25平方毫米)
    - 适用面板厚度: 0.7至2.0毫米

    3. 产品特点和优势


    YL CONNECTOR的主要特点包括:
    - 高可靠性: 接触电阻低,确保稳定的电连接。
    - 耐高温: 能够在极端温度环境下保持良好的工作性能。
    - 防误插设计: 具有独特的锁扣设计,防止非插入或意外断开。
    - 环保材料: 符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    YL CONNECTOR适用于广泛的电路连接需求,例如在工业控制系统中作为信号传输接口,或者在汽车电子中用于传感器与控制器之间的连接。使用建议如下:
    - 在使用前,务必根据图纸正确开孔,并去除毛刺。
    - 当多个孔洞同时开孔时,需考虑面板的承重能力。
    - 连接器必须从与开孔侧相同的一侧插入。

    5. 兼容性和支持


    - 兼容性: YL CONNECTOR支持AWG #26至#16电线,与多种电线兼容。
    - 支持和服务: 用户可以联系JST获取更多技术支持和特殊产品定制服务。

    6. 常见问题与解决方案


    - 问题1: 面板厚度不匹配导致无法正确安装。
    - 解决方案: 确认所选型号的适用面板厚度,选择合适的型号。
    - 问题2: 导线绝缘层外径超过2.7mm且为AWG #16时,保留在器不能使用。
    - 解决方案: 检查导线规格,必要时更换符合要求的导线。
    - 问题3: 导线固定不住。
    - 解决方案: 确认导线与连接器的连接是否紧密,必要时重新进行压接操作。

    7. 总结和推荐


    YL CONNECTOR凭借其卓越的可靠性和稳定性,在工业控制和汽车电子等领域表现优异。其易于安装的特点使其成为许多应用的理想选择。总体而言,YL CONNECTOR是一个值得推荐的产品,适合需要高可靠性和稳定性连接的应用场合。

YLP-01V参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 1pin
类型 Latch Lock,Plug
颜色 白色
长*宽*高 5.8mm(长度)*20.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

YLP-01V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLP-01V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST YLP-01V YLP-01V数据手册

YLP-01V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5313
10+ ¥ 0.4476
100+ ¥ 0.3744
500+ ¥ 0.3237
1000+ ¥ 0.2972
5000+ ¥ 0.285
库存: 20000
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 0.53
直接购买
加入购物车
