XARR-12V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 12pin Male Pin 压接 自然色 卡入式安装,按扣安装,面板安装 38.9mm(长度)*21.6mm(高度)
供应商型号: 18E8-XARR-12V
供应商: 云汉优选
标准整包数: 1

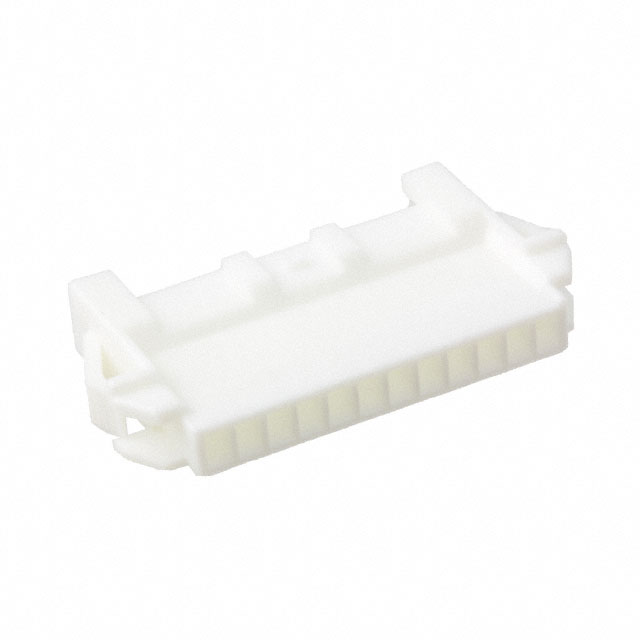

JST 矩形连接器 - 外壳 XARR-12V

XARR-12V概述


    产品简介


    2.5mm间距线对线连接器是一种可靠的连接解决方案,能够与XA连接器的插座端(板对线型)进行匹配。此款连接器支持二次锁定结构,确保在各种应用场景下的稳固性。此外,它还可以安装于多种面板上,进一步扩大了其适用范围。

    技术参数


    - 电流额定值:最大3A AC/DC(AWG #20)
    - 电压额定值:最大250V AC/DC
    - 温度范围:-25°C 至 +85°C(包括应用电流时的温度上升)
    - 接触电阻:初始值≤10mΩ,经过环境测试后≤20mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压:1,500V AC/分钟
    - 适用电线:AWG #28至#20
    - 符合RoHS标准

    产品特点和优势


    该连接器具备多个显著特点:
    - 可以与现有的XA插座兼容。
    - 内置内接触爪设计。
    - 支持多种面板安装方式。
    - 具备可靠的二次锁定结构。
    - 结构安全,锁紧构造稳定。
    这些特点使其成为高可靠性需求的首选。无论是用于汽车、通信设备还是工业自动化,这款连接器都表现出色,具备较高的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 汽车制造:用于车内电子系统的信号传输。
    - 工业自动化:在生产线中实现各类传感器的数据传输。
    - 通信设备:在路由器、交换机等设备中进行信号连接。
    使用建议:
    - 在安装前,请仔细检查连接器的型号,确保其与所使用的电线规格匹配。
    - 使用适当的压接工具进行压接操作,确保接触良好且牢固。
    - 避免将连接器暴露在极端环境下,以免影响其使用寿命。

    兼容性和支持


    该连接器具有良好的兼容性,可与多种电线规格及不同的面板类型配合使用。厂商提供详细的安装指南和技术支持,用户可以联系JST获取更多信息。对于需要更高性能要求的应用场景,JST还提供了镀金版本的产品选择。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保电线与连接器正确压接,并检查是否有损坏。 |
    | 温度异常 | 检查是否超出规定的工作温度范围,并采取适当散热措施。 |
    | 插入力过大 | 检查电线直径是否符合标准,并确认接触爪没有变形。 |

    总结和推荐


    总体而言,这款2.5mm间距线对线连接器是一款高性能、高可靠性的电子元件,适用于广泛的行业应用。其出色的兼容性、稳定的安全设计和优异的技术参数使其在市场上具有很强的竞争力。因此,我们强烈推荐使用此款连接器以满足高标准的设计需求。

XARR-12V参数

参数
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 12pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 38.9mm(长度)*21.6mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

XARR-12V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XARR-12V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XARR-12V XARR-12V数据手册

XARR-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4081
100+ ¥ 1.297
500+ ¥ 1.019
库存: 646
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.4
