ZER-08V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 8pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 13.8mm(长度)*5.7mm(宽度)
供应商型号: 26M-ZER-08V-S
供应商: 云汉优选
标准整包数: 1

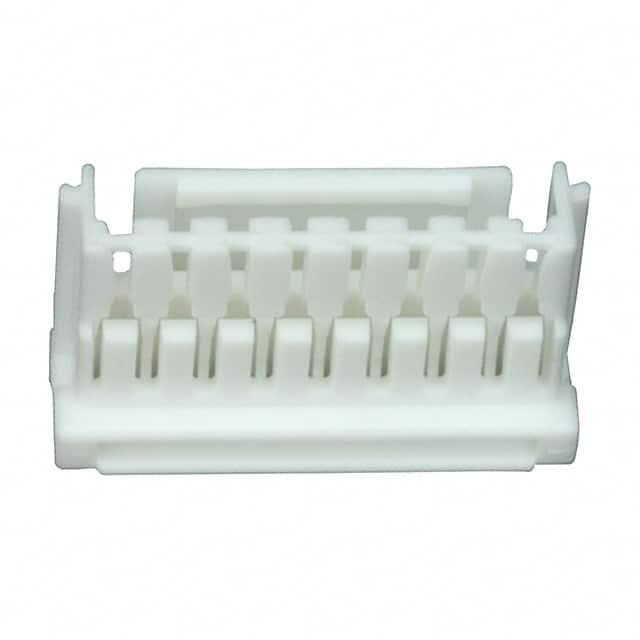

JST 矩形连接器 - 外壳 ZER-08V-S

ZER-08V-S概述


    产品简介


    ZE CONNECTOR 是一种专为需要高度可靠连接的应用而设计的电子元器件。这种1.5 mm间距的断开式压接型连接器采用嵌纹带包装,提供多种电路选项,适用于多种不同的电路布局。该连接器广泛应用于消费电子产品、工业控制、通信设备以及各种需要高密度互连的应用场景。

    技术参数


    规格与性能
    - 电流等级:2 A AC/DC(AWG #2)
    - 电压等级:100 V AC/DC
    - 工作温度范围:-25℃ 至 +85℃
    - 接触电阻:初始值/ 20 mΩ;环境测试后/ 40 mΩ 最大值
    - 绝缘电阻:500 MΩ 最小值
    - 耐压:500 VAC/分钟
    其他电气特性
    - 导体尺寸:AWG #30 至 AWG #24
    - 导线绝缘外径:0.8 mm 至 1.2 mm
    - 插头材料:铜合金,锡镀层(回流焊接处理)
    - 塑料材料:玻璃填充PA 66,UL94V-0等级,天然色
    尺寸
    - 尺寸指南:请参考JST官网的技术文档以获取详细尺寸

    产品特点和优势


    独特功能和优势
    - 安全锁定结构:提供可靠的连接并防止意外松脱。
    - 接触锁定结构:确保连接稳定,避免接触松动导致的信号干扰。
    - 优异的插拔感觉:Fork-shaped 接头接触方式使得插拔操作更加顺畅和舒适。

    应用案例和使用建议


    应用场景
    这些连接器在许多应用场景中表现出色,包括自动化设备、机器人技术、汽车电子以及消费类电子产品的电路板设计。其出色的可靠性和灵活性使其成为设计师们的重要选择。
    使用建议
    1. 在安装过程中,应确保连接器正确对齐并紧密连接以避免信号干扰。
    2. 应用过程中应注意环境温度的变化,特别是在高温环境下要确保符合工作温度要求。
    3. 对于复杂电路设计,建议预先模拟连接器的工作环境,以保证最佳性能。

    兼容性和支持


    兼容性
    ZE CONNECTOR 系列产品与多种电子元器件和设备具有良好的兼容性,可以方便地集成到现有的电路设计中。
    支持和服务
    JST 提供详尽的产品技术支持和维护服务。用户可以通过官方网站获取更多技术文档和支持信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:插拔操作时插头难以插入
    - 解决方案:检查是否有异物阻碍插头进入,确保插槽干净无污垢。
    2. 问题:接触不良导致信号传输不稳定
    - 解决方案:重新检查连接器的接触部位,确保其处于良好状态并正确安装。
    3. 问题:温度过高导致连接器损坏
    - 解决方案:在设计时考虑适当的散热措施,确保连接器在安全温度范围内工作。

    总结和推荐


    产品评价
    ZE CONNECTOR 系列产品凭借其优异的性能和可靠性,在多种应用场合中表现卓越。其独特的安全锁定结构和稳定的接触锁定结构使其在市场上具备很强的竞争优势。
    是否推荐
    基于上述优点,强烈推荐 ZE CONNECTOR 系列产品给需要高度可靠连接的各类电子应用。其优良的电气性能和广泛的适用性使其成为市场上不可或缺的选择。

ZER-08V-S参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
类型 Latch Holder,Receptacle
长*宽*高 13.8mm(长度)*5.7mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

ZER-08V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZER-08V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZER-08V-S ZER-08V-S数据手册

ZER-08V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0489
10+ ¥ 0.8191
100+ ¥ 0.7445
500+ ¥ 0.624
1000+ ¥ 0.5575
库存: 272
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 1.04
