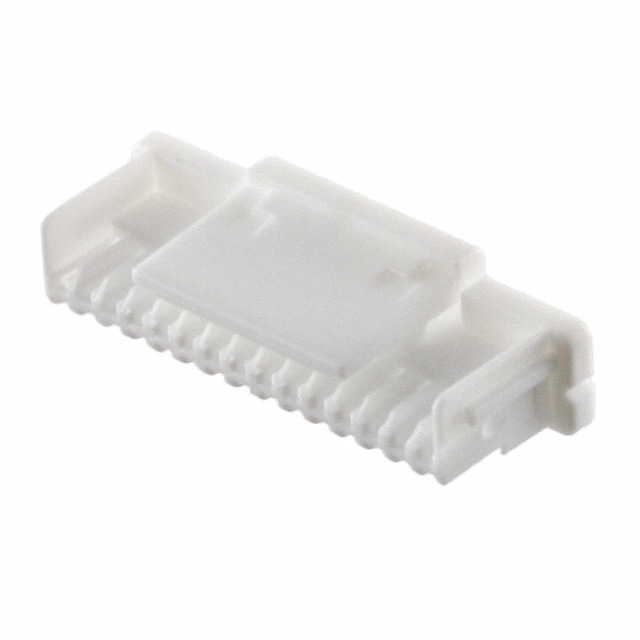

NSHR-15V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 15pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: NSHR-15V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 NSHR-15V-S

NSHR-15V-S概述


    产品简介


    产品类型:NSH系列1.0mm间距断连式压接连接器
    主要功能:这款低插入力型连接器旨在实现更简便的插配操作。其接触部分的基本概念等同于已被证明性能优良的SHL连接器。它具有坚固的锁紧结构,接触锁定结构和防止接触变形的功能,确保清晰的插配声音。
    应用领域:适用于需要高可靠性且便于插拔的应用场合,例如电信设备、工业自动化、仪器仪表及消费电子等领域。

    技术参数


    - 电流额定值:1.0 A(交流/直流,AWG #28)
    - 电压额定值:50 V(交流/直流)
    - 温度范围:-25°C至+85°C(包括通电时的温度上升)
    - 接触电阻:初始值≤30 mΩ,环境测试后≤50 mΩ
    - 绝缘电阻:≥100 MΩ
    - 耐压:500 VAC/min
    - 适用导线:导体尺寸/AWG #32至#28,绝缘外径/0.4至0.8 mm

    产品特点和优势


    1. 低插入力:该连接器设计为低插入力型,易于进行插配操作。
    2. 安全锁紧结构:通过独特的锁紧机制,提高了连接器的安全性和可靠性。
    3. 抗变形设计:接触部分采用特殊的结构,以防止接触变形,保证长期使用的稳定性。
    4. 清晰的插配声音:清晰的插配声音提供可靠的插配确认。
    5. 符合RoHS标准:无铅设计,符合环保要求。

    应用案例和使用建议


    根据技术手册中的应用场景示例,该连接器广泛应用于电信设备、工业自动化系统、医疗设备及消费电子产品等。使用建议如下:
    - 正确选型:选择合适尺寸和规格的连接器,确保适用导线与连接器的兼容性。
    - 合理布线:在设计电路板布局时,注意考虑连接器的安装位置和角度,确保布线合理。
    - 定期检查:定期对连接器进行检查,以确保其安全可靠地运行。

    兼容性和支持


    该连接器具有良好的兼容性,可以与其他符合相同标准的电子元器件或设备配合使用。JST公司为其提供了详尽的技术支持和维护服务,用户可以在遇到问题时及时联系。

    常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查接触点是否有污物或氧化层,必要时清洁并重新安装。

    - 问题2:连接不稳定。
    - 解决方案:确保连接器安装正确,没有松动,并检查接触部分是否符合标准。

    总结和推荐


    该连接器凭借其优异的电气性能、安全可靠的锁紧结构和清晰的插配声音,在众多应用场合中表现出色。无论是工业控制还是消费电子领域,都是值得信赖的选择。综合考虑其功能和市场竞争力,强烈推荐使用该款NSH系列连接器。

NSHR-15V-S参数

参数
触头端接 压接
针脚数 15pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
