首页  >  产品百科  >  GVHRSF-12V-S

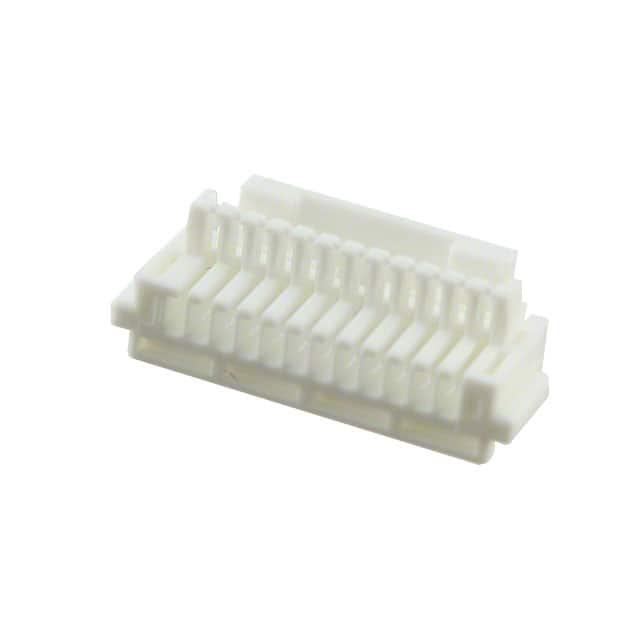

GVHRSF-12V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 12pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: Q-GVHRSF-12V-S
供应商: 期货订购
标准整包数: 8000
JST 矩形连接器 - 外壳 GVHRSF-12V-S

GVHRSF-12V-S概述

    GVH Connector:高可靠性的1.25mm间距可断开式连接器

    产品简介


    GVH连接器是一款设计用于电子设备内部连接的1.25毫米间距的可断开式连接器。这种连接器采用了侧入型(Side Entry Type)和侧出型(Side Feed Type)的设计,提供可靠的电气连接。GVH连接器主要用于小型电子设备如便携式通信设备、医疗设备和智能家居系统等领域,具有高电流承载能力和良好的绝缘性能。

    技术参数


    - 电流等级: 1.0A交流/直流(AWG #26导线)
    - 电压等级: 50V交流/直流
    - 温度范围: -25℃至+85℃(包含电气负载引起的温升)
    - 接触电阻: 初始值≤30mΩ;环境测试后≤50mΩ
    - 绝缘电阻: ≥100MΩ
    - 耐压: 500V交流/分钟
    - 适用导线: 导体尺寸/ AWG #30至#26;绝缘外径/ 0.8至1.0毫米

    产品特点和优势


    GVH连接器的优势在于其坚固的锁定结构、防接触变形设计和良好的适配性。这些特点使得GVH连接器不仅能够在极端环境下保持稳定的工作状态,而且还能与其他同类连接器如GH系列在相同的印刷电路板布局上安装。此外,GVH连接器的侧出型设计考虑了装配时的工作便利性,从而提高了生产效率。

    应用案例和使用建议


    GVH连接器适用于多种电子设备的内部连接,包括但不限于便携式通信设备、医疗设备和智能家居系统。对于户外设备或需要高可靠性的部分,可以考虑使用磷青铜材质的产品。为了确保最佳性能,建议在选择连接器时结合具体的应用需求和工作环境,进行详细的技术参数比对。

    兼容性和支持


    GVH连接器与同一制造商提供的其他电子元件具有良好的兼容性。制造商还提供了详细的终端和连接器使用指南,包括连接器的安装、维护和安全注意事项等内容。若需进一步技术支持,用户可以直接联系JST获取更详尽的帮助信息。

    常见问题与解决方案


    - Q: 连接器出现接触不良的情况怎么办?
    - A: 检查接触面是否清洁,必要时请重新安装或更换新的连接器。
    - Q: 如何判断连接器是否损坏?
    - A: 使用万用表测量接触电阻,如果超过规定值,则可能需要更换连接器。
    - Q: 导线选择不当是否会影响连接器的使用?
    - A: 是的,必须按照推荐的导线规格来选择导线,否则可能导致接触不良或性能下降。

    总结和推荐


    GVH连接器以其高可靠性、稳定的性能和广泛的适用性,在多个领域的应用中展现出色的表现。结合其易于装配和维护的特点,GVH连接器无疑是一个值得信赖的选择。综上所述,我强烈推荐这款产品给需要在有限空间内实现可靠电气连接的工程师和设计师们。

GVHRSF-12V-S参数

参数
触头端接 压接
针脚数 12pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

GVHRSF-12V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

GVHRSF-12V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST GVHRSF-12V-S GVHRSF-12V-S数据手册

GVHRSF-12V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.457
16000+ ¥ 0.4446
库存: 800000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 3656
