首页  >  产品百科  >  XARP-15V

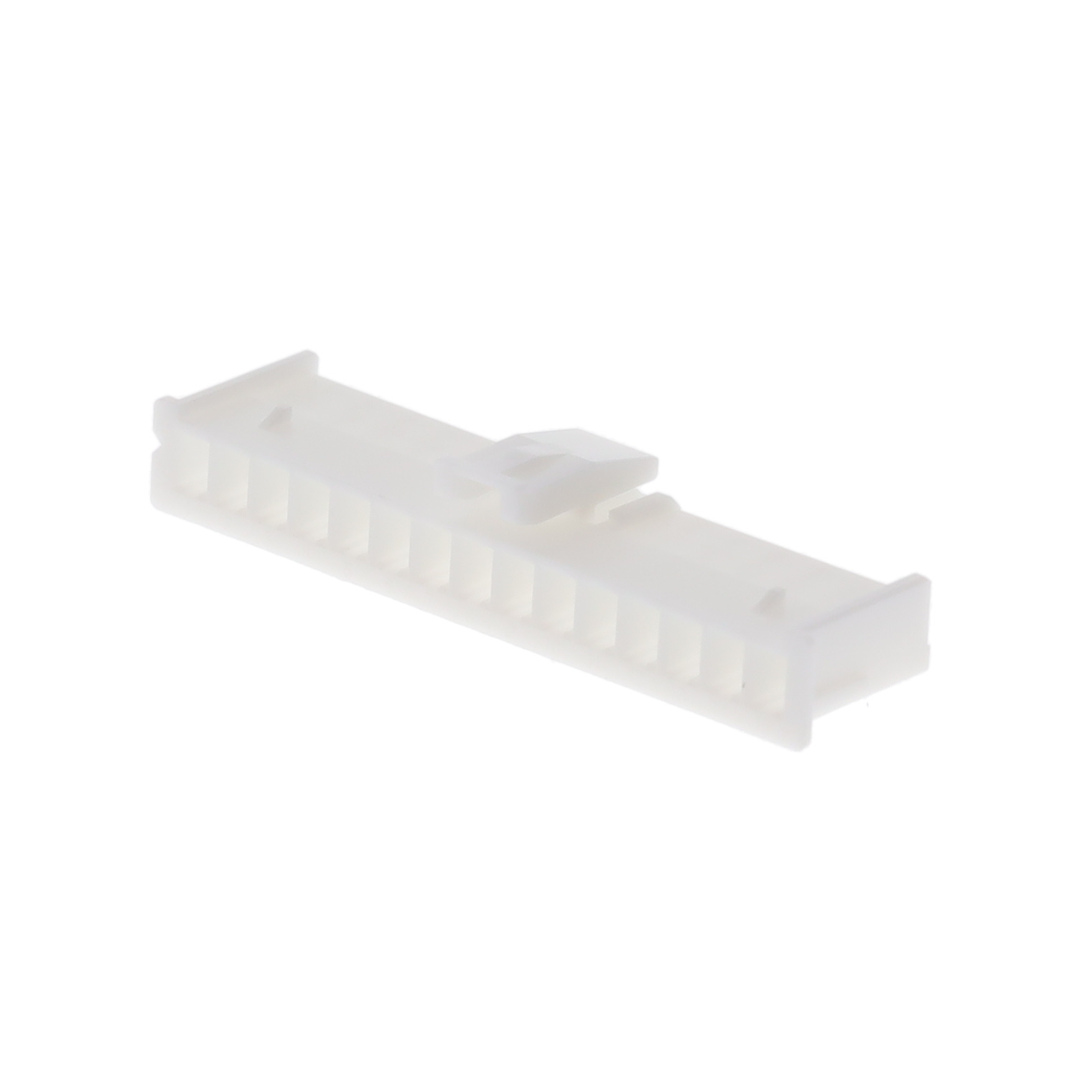

XARP-15V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 15pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 39.8mm(长度)*8mm(高度)
供应商型号: XARP-15V
供应商: 云汉优选
标准整包数: 5000
JST 矩形连接器 - 外壳 XARP-15V

XARP-15V概述

    # XA Connector 技术手册

    产品简介


    XA Connector 是一款适用于多种电子应用的2.5毫米间距的断连式压接连接器。这类连接器具有多种型号,适用于不同的电路数和安装方式。XA Connector 可以用于自动插件机上的板上组装,支持标准型和可安装卡圈的版本。这些连接器广泛应用于各种工业自动化设备、汽车电子系统以及消费电子产品等领域。

    技术参数


    主要技术规格
    - 电流额定值:3 A AC/DC(AWG #22, #20)
    - 电压额定值:250 V AC/DC
    - 温度范围:-25℃ 至 +85℃(包含电流通电引起的温升)
    - 接触电阻:初始值≤10 mΩ,环境测试后≤20 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压能力:1,000 VAC/分钟
    - 适用导线:AWG #28 至 #20
    - 适用PC板厚度:1.6 mm
    尺寸与公差
    - 顶部进入型(无凸耳)
    - A: 2.5 mm ±0.05 mm
    - B: 5.0 mm ±0.05 mm
    - D: 视PC板布局而定
    - 侧面进入型(带凸耳)
    - A: 2.5 mm ±0.05 mm
    - B: 5.0 mm ±0.05 mm
    - D: 1.25 mm 至 16.25 mm

    产品特点和优势


    独特功能和优势
    - 安全锁紧装置:确保连接器在使用过程中的稳定性。
    - 焊锡裂纹预防材料:降低焊接过程中产生的裂纹风险。
    - 低插入力:减少操作难度,提高用户体验。
    - 插入导向机制:便于正确安装。
    - 适用于自动板上组装机器:提高生产效率。
    - 极化凸起:避免错误连接。

    应用案例和使用建议


    应用场景
    XA Connector 广泛应用于各类需要高可靠性的电路连接场景。例如,在汽车电子系统中,可以用于传感器和控制单元之间的连接;在工业自动化设备中,用于控制系统与电机驱动之间的信号传输。
    使用建议
    - 在选择型号时,根据具体应用需求选择合适的电路数和安装方式。
    - 注意区分顶部进入型和侧面进入型,根据PC板的设计选择合适的型号。
    - 在使用自动板上组装机器时,确保机器符合相关规格要求,以保证装配精度。

    兼容性和支持


    兼容性
    XA Connector 与其他标准的电气部件具有良好的兼容性,可以方便地与其他制造商的产品配合使用。具体细节请参考官方文档或联系厂商获取更多技术支持。
    厂商支持
    - 通过官方技术文档获得全面的技术支持。
    - 客户服务热线提供详细的安装和使用指导。
    - 联系JST获取特定型号的产品详细信息和技术支持。

    常见问题与解决方案


    常见问题及解决办法
    - 问题:无法正确插入导线
    - 解决办法:检查导线规格是否符合要求,确认压接工具设置正确。

    - 问题:接触电阻过高
    - 解决办法:检查连接器是否有污物,重新清洁并进行适当的压接。

    - 问题:无法锁定
    - 解决办法:检查锁紧机构是否损坏,如有损坏需更换新的连接器。

    总结和推荐


    综合评估
    XA Connector 在可靠性、耐用性和易用性方面表现优秀。其独特的设计和广泛的应用场景使其成为许多电子设备的理想选择。无论是工业自动化还是消费电子产品,XA Connector 都能提供稳定可靠的连接解决方案。
    推荐使用
    总体来说,我们非常推荐使用XA Connector。无论是出于其优越的技术性能,还是其广泛的适用范围,XA Connector 都是您值得信赖的选择。如果您正在寻找一种高效、可靠且易于使用的连接器解决方案,XA Connector绝对是一个值得考虑的选择。

XARP-15V参数

参数
排数 1
触头端接 压接
针脚数 15pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 39.8mm(长度)*8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XARP-15V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XARP-15V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XARP-15V XARP-15V数据手册

XARP-15V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.4405
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2202.5
