首页  >  产品百科  >  J21SF-03V-KY-L

J21SF-03V-KY-L

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 3路, 2.5mm节距, 1行
供应商型号: J-J21SF-03V-KY-L
供应商: 云汉优选
标准整包数: 20

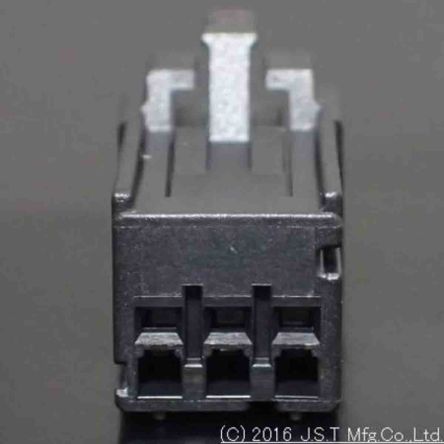

JST 矩形连接器 - 外壳 J21SF-03V-KY-L

J21SF-03V-KY-L概述

    JFA CONNECTOR J2000 SERIES 技术手册解析



    产品简介




    JFA连接器J2000系列是一款专为微型化电子设备设计的2.5毫米间距连接器。它适用于线对板和线对线连接方式,提供两种锁紧方法:中心锁紧和侧面锁紧。本系列连接器广泛应用于消费电子、工业控制和通讯设备等领域。


    技术参数




    - 额定电流:最大4.6安培(交流或直流,适用于三电路,AWG #20导线)
    - 电压等级:250伏特(交流或直流)
    - 温度范围:-55°C 至 +105°C(包括电气负载引起的温度升高)
    - 耐压:1,500伏特交流/分钟
    - 适用导线规格:AWG #28 至 #20(0.08至0.75平方毫米)
    - 适用PCB厚度:1.6毫米


    产品特点和优势




    - 双弹簧结构:提高接触可靠性。
    - 两种锁紧方式:方便在不同应用中灵活选择。
    - 清晰的“咔哒”感:确保正确的插拔状态。
    - 材料与镀层:采用优质铜合金,镍底层,选择性金镀,提升导电性和抗腐蚀性。


    应用案例和使用建议




    应用案例:
    - 消费电子产品中的小型PCB模块
    - 工业自动化控制系统
    - 通信设备的信号传输

    使用建议:
    - 在安装过程中,确保插头和插座的匹配性,避免错误插接导致接触不良。
    - 定期检查连接器的工作状态,确保良好的接触效果。
    - 在极端环境下使用时,应考虑适当的保护措施,如防尘防水套。


    兼容性和支持




    - 兼容性:J2000系列连接器与现有的线对板和线对线连接系统兼容。
    - 支持服务:如需详细了解自动压接工具,请联系JST。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 插入阻力过大 | 确认导线规格和连接器型号匹配,检查导线是否正确剥皮 |
    | 接触不良 | 检查插针是否有损伤,确保正确插入和锁紧 |


    总结和推荐




    JFA连接器J2000系列凭借其优异的设计和卓越的性能,在多种应用场景中表现出色。双弹簧结构和两种锁紧方式提供了极高的可靠性和安全性,适合追求高效能、耐用性的高端应用。推荐此款连接器用于需要高稳定性和灵活性的电子设备中。

J21SF-03V-KY-L参数

参数
排数 1
触头端接 -
针脚数 -
类型 BOARD CONNECTOR,RECEPTACLE
颜色 -
触头类型 -
紧固类型 -
长*宽*高 8.9mm(长度)*15.45mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

J21SF-03V-KY-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21SF-03V-KY-L数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21SF-03V-KY-L J21SF-03V-KY-L数据手册

J21SF-03V-KY-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 8.2547
400+ ¥ 2.6316
2000+ ¥ 2.4465
库存: 1375
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 165.09
直接购买
加入购物车
