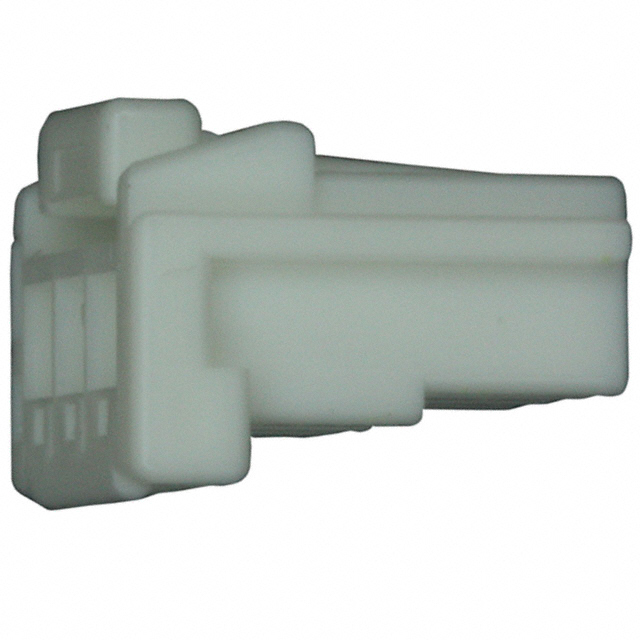

ZER-03V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 6.3mm*5.7mm*7.5mm
供应商型号: 26M-ZER-03V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 ZER-03V-S

ZER-03V-S概述


    产品简介


    ZE CONNECTOR是一款专门设计用于高可靠性的连接器系统。它具有1.5mm间距的快速断开式压接连接结构,适用于多种电路设计需求。该系列连接器广泛应用于消费电子、工业自动化、通讯设备等领域,确保信号传输稳定可靠。

    技术参数


    以下是ZE CONNECTOR连接器的主要技术规格和性能参数:
    - 电流额定值:2A AC, DC (AWG #24)
    - 电压额定值:100V AC, DC
    - 温度范围:-25°C 至 +85°C(包括电气电流导致的温升)
    - 接触电阻:初始值≤20mΩ,环境测试后≤40mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压能力:500VAC/分钟
    - 适用导线:导线直径:AWG #30至#24,绝缘外径:0.76至1.2mm
    - 认证:符合RoHS标准,E60389认可

    产品特点和优势


    1. 安全可靠的锁定结构:采用叉形端子设计,确保良好的接触感和稳固的连接。
    2. 广泛的温度适应性:能够在极端条件下保持性能稳定。
    3. 高可靠性:具备出色的抗震动、抗冲击性能,适合严苛的工作环境。
    4. 易于安装和维修:快速断开式设计使得安装和更换非常方便快捷。

    应用案例和使用建议


    ZE CONNECTOR被广泛应用于各种电路设计中,如小型消费电子产品、工业自动化控制系统等。其快速断开式的特性和优良的机械强度使其成为高可靠性应用场景的理想选择。
    使用建议:
    - 在进行安装时,请注意遵循正确的压接工艺以保证最佳性能。
    - 对于高振动环境,可考虑添加额外的固定措施以防止松动。

    兼容性和支持


    - 兼容性:ZE CONNECTOR与市面上多数的同类连接器和设备具有良好的兼容性。
    - 支持:制造商提供详尽的技术文档和支持服务,包括技术咨询、售后维护等。具体信息可参考产品手册或联系JST获取。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查是否有灰尘或异物堵塞,并确保按照正确的方法进行压接。

    2. 问题:绝缘层破损
    - 解决方案:替换受损部件,确保所有连接部位均正确安装且无损伤。

    总结和推荐


    综上所述,ZE CONNECTOR连接器以其卓越的设计和高性能,在众多领域中表现出色。它不仅具备高可靠性、易用性和广泛的适用性,还通过详细的文档和技术支持提供了良好的用户体验。对于需要高度可靠的连接解决方案的应用场景,强烈推荐使用ZE CONNECTOR。

ZER-03V-S参数

参数
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
长*宽*高 6.3mm*5.7mm*7.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

ZER-03V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZER-03V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZER-03V-S ZER-03V-S数据手册

ZER-03V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
