首页  >  产品百科  >  HLP-09V

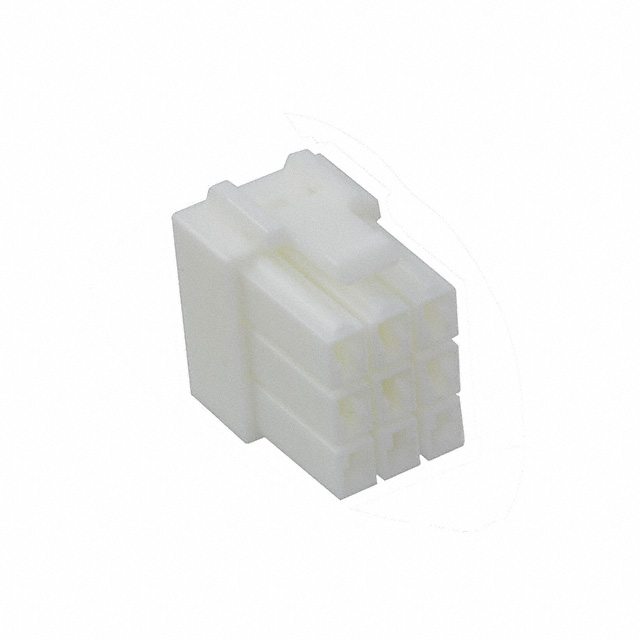

HLP-09V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 3 9pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装
供应商型号: J-HLP-09V
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 HLP-09V

HLP-09V概述

    HL Connector 技术手册深度解读

    一、产品简介


    HL Connector 是一种低插入力接触式的可分离型线对线连接器,主要用于电子设备间的信号传输和电力分配。其设计符合UL94V-0防火等级标准,采用环保材料并符合RoHS指令,适用于多种工业和消费类电子产品。这种连接器的典型应用领域包括通信设备、工业自动化、家电控制板以及医疗电子设备等。

    二、技术参数


    | 参数类别 | 描述 |

    | 电流额定值 | 7A AC/DC 最大(具体数值随电路数量和导线规格变化) |
    | 电压额定值 | 300V AC/DC 最大 |
    | 温度范围 | -25°C 至 +90°C,包括电气负载引起的温升 |
    | 接触电阻 | 初始值 ≤7mΩ,环境测试后 ≤10mΩ |
    | 绝缘电阻 | ≥1,000MΩ |
    | 耐压强度 | 1,500V AC/分钟 |
    | 导线适用范围 | AWG #22 至 #18(0.3至0.75mm²) |
    | 面板厚度适用范围 | 0.7至2.0毫米 |

    三、产品特点和优势


    HL Connector 的核心优势在于其创新的设计理念和技术细节。例如,它配备了低插入力接触系统,确保操作简便且减少磨损;同时,通过内外壳锁扣结构提升了连接稳定性,防止意外脱落。此外,该系列产品具有良好的耐高温性能和绝缘能力,使其能够在恶劣环境下长期稳定运行。

    四、应用案例和使用建议


    在实际应用中,HL Connector 可用于需要频繁插拔的小型电子设备中。为了最大化其性能,建议用户遵循正确的安装步骤,并定期检查连接状态以避免接触不良。特别是在高频率使用场景下,可能需要考虑增加额外的固定措施来提高整体安全性。

    五、兼容性和支持


    HL Connector 系列产品之间具有高度互换性,能够轻松集成到现有的电路板布局中。JST 公司提供了详尽的技术文档和支持服务,帮助客户解决安装过程中遇到的问题。

    六、常见问题与解决方案


    - 问题:接触电阻过大
    解决方案:检查导线是否正确安装,确保没有氧化现象发生。

    - 问题:连接不稳定
    解决方案:重新检查外壳锁扣是否完全闭合,并确认所选导线尺寸符合要求。

    七、总结和推荐


    总体而言,HL Connector 是一款高性能、高可靠性的电子连接解决方案。凭借其优越的技术指标和广泛的适应性,非常适合那些追求高效能和长寿命需求的应用场合。因此,强烈推荐给需要高质量连接器的专业人士和企业使用。

HLP-09V参数

参数
类型 Latch Lock,Plug
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 3
触头端接 压接
针脚数 9pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HLP-09V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HLP-09V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HLP-09V HLP-09V数据手册

HLP-09V封装设计

查看详情并下载
Symbol
Footprint
3D Model
