XAP-12V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 12路, 2.5mm节距, 1行
供应商型号: 26M-XAP-12V-1
供应商: 云汉优选
标准整包数: 1

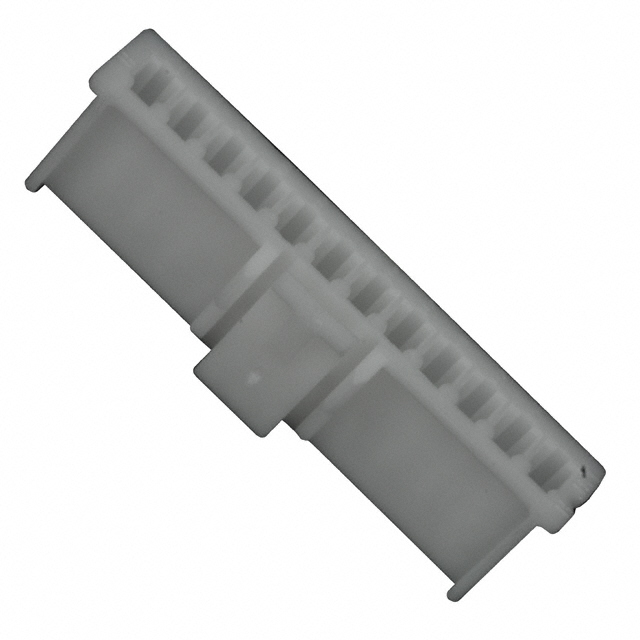

JST 矩形连接器 - 外壳 XAP-12V-1

XAP-12V-1概述

    XA Connector 技术手册解析

    1. 产品简介


    XA Connector 是一款具有 2.5 毫米间距的可断开式压接连接器。这类连接器主要用于电路板组装机,能够适用于自动贴装工艺。XA Connector 支持多种不同的配置,包括顶部进入型和侧面进入型,并且可以根据需要选择是否配备钩子以增强稳定性。

    2. 技术参数


    - 电流等级: 3 安培(AC/DC),适用于 AWG #22 和 #20 导线。
    - 电压等级: 250 伏(AC/DC)。
    - 温度范围: -25℃ 到 +85℃(包括电流通时的温升)。
    - 接触电阻: 初始值最大 10 毫欧,环境测试后最大 20 毫欧。
    - 绝缘电阻: 最小 1,000 兆欧。
    - 耐电压: 1,000 伏交流/分钟。
    - 适用导线: AWG #28 至 #20。
    - 适用 PCB 厚度: 1.6 毫米。
    - 材料与表面处理: 铜合金、铜底镀锡(再流焊处理)、PA66 塑料,UL94V-0,自然色(白色/象牙色)。

    3. 产品特点和优势


    - 安全锁定装置: 确保连接器在工作过程中不会意外松动。
    - 防焊裂材料: 减少焊接过程中的裂纹产生。
    - 低插入力: 易于插拔。
    - 插入导向机制: 方便安装和减少误操作。
    - 自动板上安装适用性: 可用于自动化装配线。
    - 极化柱: 增加安装的安全性和正确性。

    4. 应用案例和使用建议


    XA Connector 广泛应用于工业控制系统、通信设备以及自动化机械设备中。它适合需要高可靠性的电路连接场合,尤其是在需要频繁更换部件的应用环境中。例如,在自动化设备的接口连接部分,可以通过 XA Connector 实现快速可靠的插拔连接,从而提高生产效率并降低维护成本。
    对于用户来说,可以考虑采用带有极化柱的型号以避免接反;同时,要注意导线的合适规格及焊接质量,确保连接的稳定性和可靠性。

    5. 兼容性和支持


    XA Connector 可与其他符合相关标准的电子元器件兼容。制造商提供详尽的技术文档和支持服务,包括安装指南、焊接技术规范等。此外,用户可以联系 JST 获取更多详细信息和定制化支持服务。

    6. 常见问题与解决方案


    - 问题: 插入力过大?
    - 解决方案: 检查是否为非低插入力型号,并确认导线是否符合规格要求。

    - 问题: 接触不良?
    - 解决方案: 检查导线是否正确压接到连接器上,重新焊接或调整焊接温度和时间。

    - 问题: 耐久性不足?
    - 解决方案: 使用带有安全锁定装置和防焊裂材料的型号,严格按照安装指南操作。

    7. 总结和推荐


    XA Connector 是一款集多功能、高可靠性于一体的连接器产品,特别适合于需要频繁插拔和高度可靠的工业应用环境。其多种规格和配置的选择,使得用户可以根据具体需求进行选择。总体而言,推荐使用 XA Connector 来实现高效、稳定的电路连接。

    这份文章对 XA Connector 的各个方面进行了全面的解析,从技术参数到使用建议,涵盖了所有关键点,帮助读者更好地了解和使用这款产品。

XAP-12V-1参数

参数
触头端接 压接
针脚数 12pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 32.3mm*6.9mm*6.9mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

XAP-12V-1厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XAP-12V-1数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XAP-12V-1 XAP-12V-1数据手册

XAP-12V-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
