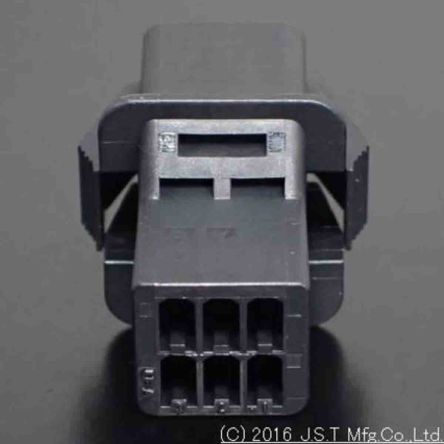

J21DPM-06V-KY

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 6路, 2.5mm节距, 2行
供应商型号: J21DPM-06V-KY
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 外壳 J21DPM-06V-KY

J21DPM-06V-KY概述

    JFA Connector J2000 Series 技术手册

    产品简介


    JFA Connector J2000 系列是一款用于小型化电子设备的2.5毫米间距可分离式压接连接器。它支持线对板和线对线两种应用场合,通过中心锁定或侧面锁定方式适应不同的应用需求。这种连接器的主要特点是其双弹簧结构、双锁紧机制和清晰的“咔哒”声确认。这些特性使其广泛应用于各种电子设备中,如通讯设备、工业自动化系统和消费电子产品。

    技术参数


    - 电流额定值:最大4.6A(交流/直流,3电路,AWG #20)
    - 电压额定值:250VAC,250VDC
    - 温度范围:-55°C 至 +105°C(含施加电流量后的温升)
    - 耐压值:1,500VAC/分钟
    - 适用导线:AWG #28至#20(0.08至0.75平方毫米)
    - 适用PCB厚度:1.6毫米
    - 标准认证:E60389 认证
    - RoHS2合规性:符合RoHS2标准

    产品特点和优势


    - 双弹簧结构:确保了接触点的良好接触和可靠性。
    - 双锁紧机制:提供额外的安全性和稳定性,适用于多种应用场景。
    - 清晰的“咔哒”声:确保安装时正确的插入和锁定状态。
    - 宽泛的温度范围:适应各种恶劣环境条件。
    - 高电流承载能力:保证设备的高效运行。

    应用案例和使用建议


    JFA Connector J2000 系列广泛应用于通讯设备、工业自动化系统和消费电子产品中。例如,在智能家居系统中,该连接器可以用于将各种传感器和执行器连接到主控制器。在工业控制系统中,它可以用于连接不同的模块单元,提高系统的可靠性和效率。
    使用建议:
    1. 在安装过程中,务必遵循制造商提供的操作指南,以确保正确的连接和锁定。
    2. 在高温环境下使用时,需要考虑温度补偿措施,以防止热胀冷缩导致的松动。
    3. 定期检查连接器的接触点,确保无腐蚀和磨损。

    兼容性和支持


    JFA Connector J2000 系列与标准的2.5毫米间距接口兼容,适用于多种不同的PCB设计。厂商提供了详细的安装指南和技术支持,以帮助用户正确安装和使用这些连接器。对于全自动压接设备的需求,可以联系厂商获取更多信息。

    常见问题与解决方案


    - 问题1:连接器无法完全插入。
    - 解决方案:检查插头和插座是否有异物或损伤。确保按照正确的步骤进行安装。
    - 问题2:连接器无法锁定。
    - 解决方案:检查锁定机构是否有损坏或变形。确保按要求的操作力度进行锁定。
    - 问题3:连接器接触不良。
    - 解决方案:检查导线和连接器的接触点是否有氧化或腐蚀现象。定期清洁和更换可能损坏的部件。

    总结和推荐


    JFA Connector J2000 系列凭借其高可靠性、宽温范围和多种锁定方式,非常适合于各种苛刻环境下的应用。其清晰的“咔哒”声和高电流承载能力,使得它成为众多电子设备的理想选择。因此,强烈推荐使用这款连接器,特别是在需要高可靠性和宽泛温度范围的应用场合。

J21DPM-06V-KY参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 -
类型 -
颜色 -
安装方式 面板安装
包装方式 盒装

J21DPM-06V-KY厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DPM-06V-KY数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DPM-06V-KY J21DPM-06V-KY数据手册

J21DPM-06V-KY封装设计

查看详情并下载
Symbol
Footprint
3D Model
