首页  >  产品百科  >  BM10B-ZPDSS-TF

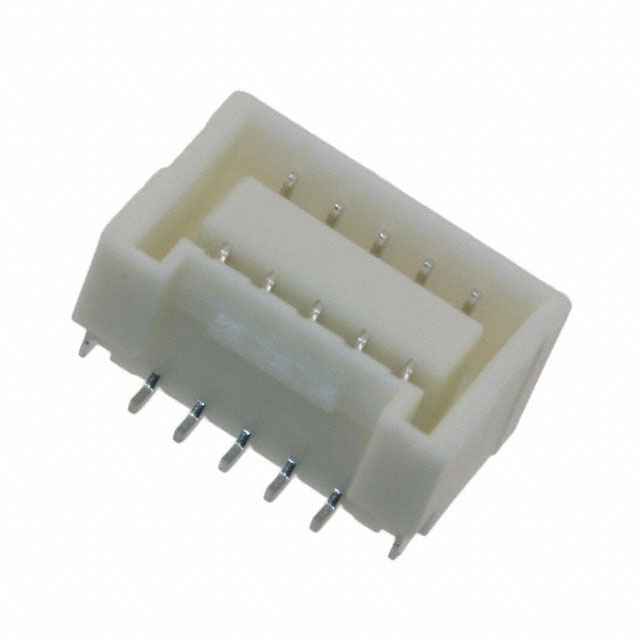

BM10B-ZPDSS-TF

厂牌: JST
产品描述: Header,Locking Ramp 1.5mm 2 10pin 2A 锡 贴片安装 11.2mm(长度)*8.4mm(高度)
供应商型号: BM10B-ZPDSS-TF
供应商: 国内现货
标准整包数: 1000
JST 矩形连接器 - 针座 - 公插针 BM10B-ZPDSS-TF

BM10B-ZPDSS-TF概述

    ZPD Connector:紧凑型高密度PCB连接解决方案

    产品简介


    ZPD连接器是一款专为高密度PCB设计而开发的产品。它采用1.5毫米间距的双排结构,配备可靠的锁定装置。其低插入力及优良的插拔手感确保了可靠的插拔操作,是实现高速数据传输和电力供应的理想选择。ZPD连接器适用于各种高密度布线需求,尤其在消费电子、工业控制、医疗设备及通信系统等领域有着广泛应用。

    技术参数


    - 电流容量:
    - 2安培 / 10到30电路 (AWG #24)
    - 1.5安培 / 32到40电路 (AWG #24)
    - 电压等级:
    - 100伏特交流/直流
    - 温度范围:
    - -25°C 至 +85°C(含施加电流时产生的温升)
    - 接触电阻:
    - 初始值 ≤ 30毫欧姆
    - 环境测试后 ≤ 60毫欧姆
    - 绝缘电阻:
    - ≥ 500兆欧
    - 耐压:
    - 500伏特交流/分钟
    - 适用导线:
    - 导体尺寸: AWG #28至#24
    - 绝缘外径: 0.76至1.2毫米

    产品特点和优势


    - 低插入力:显著减少插拔时的机械应力,提高连接可靠性和使用寿命。
    - 安全锁定机制:防止意外断开,提供额外的安全保障。
    - 吸盘区域:方便自动化生产过程中拾取,提高生产效率。
    - 改良型公母对接:提升对接精度和牢固度。

    应用案例和使用建议


    ZPD连接器适用于要求精密连接的高密度PCB场景。例如,在医疗设备中用于内部组件间的信号和电源传输。考虑到实际使用中可能遇到的插拔频率较高、温度波动大等问题,建议定期检查连接器的磨损情况,并保持良好的清洁保养以延长使用寿命。

    兼容性和支持


    该系列产品与多种PCB布局兼容,可根据具体应用需求定制不同型号。JST公司为其提供了详尽的技术文档支持,并可咨询联系获取更多详细资料。

    常见问题与解决方案


    - 问题一: 插入困难
    - 解决方法: 确保导线直径符合规格要求,并正确对准插座进行插接。
    - 问题二: 接触不良
    - 解决方法: 检查并清洁连接器接口,确保无污垢或氧化层影响接触。

    总结和推荐


    总体而言,ZPD连接器凭借其紧凑的设计、优异的电气性能及稳固的机械结构,在高密度PCB应用领域展现出强大的竞争力。如果您正在寻找一款能够满足复杂高密度布线需求的高性能连接器,ZPD无疑是一个值得考虑的选择。

BM10B-ZPDSS-TF参数

参数
间距-配接 1.5mm
触头镀层 - 配接
类型 Header,Locking Ramp
触头镀层厚度 - 配接 -
颜色 -
额定电流 2A
排数 2
针脚数 10pin
防护等级 -
长*宽*高 11.2mm(长度)*8.4mm(高度)
安装方式 贴片安装
包装方式 卷带包装

BM10B-ZPDSS-TF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM10B-ZPDSS-TF数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM10B-ZPDSS-TF BM10B-ZPDSS-TF数据手册

BM10B-ZPDSS-TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.063
库存: 6915
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5063
