首页  >  产品百科  >  XADRP-08V

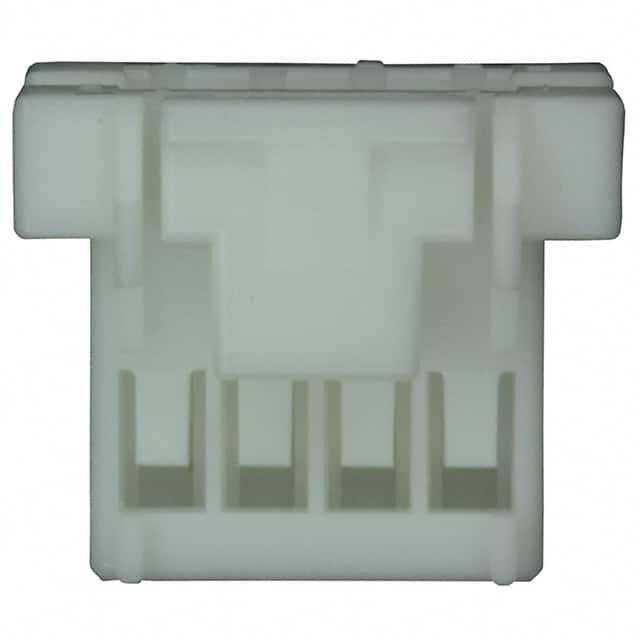

XADRP-08V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 8路, 2.5mm节距, 1行
供应商型号: 26M-XADRP-08V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XADRP-08V

XADRP-08V概述

    XAD Connector:可靠的2.5mm间距可断开式端子连接器

    1. 产品简介


    XAD连接器是一种2.5mm间距的可断开式接线端子连接器,用于实现电线与电线之间的高效连接。该系列连接器不仅适用于现有的XAD板端连接器,而且具有内型触点、多面板安装能力以及安全锁结构等特点,广泛应用于汽车、工业自动化、通信设备等多个领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 电流等级 | 3A(AC/DC)最大(AWG #20) |
    | 电压等级 | 250V(AC/DC)最大 |
    | 温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值 ≤10mΩ,环境测试后 ≤20mΩ |
    | 绝缘电阻 | 最小500MΩ |
    | 耐压 | 1,500V(AC/分钟) |
    | 适用导线规格 | AWG #28 至 #20 |

    3. 产品特点和优势


    - 适用性强:兼容现有XAD板端连接器,可进行广泛的面板安装。
    - 安全可靠:采用内型接触弹片设计及安全锁定机制,确保连接稳固,提高安全性。
    - 卓越的电气性能:满足严苛的应用需求,如高低温环境下也能保持稳定性能。
    - 环保材料:符合RoHS标准,采用磷青铜镀锡材料,具备优秀的耐腐蚀性和抗疲劳性。

    4. 应用案例和使用建议


    XAD连接器因其优异的电气特性和机械强度,特别适合用于要求高可靠性的汽车和工业设备。在实际操作过程中,为确保连接的稳定性,建议在选择适用导线时应根据具体应用选择合适的导线直径,并严格遵守规定的最大电流和电压限制。

    5. 兼容性和支持


    XAD连接器可以与XAD系列中的其他产品良好匹配。此外,JST公司提供全面的技术支持和服务,帮助客户解决在应用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查是否有正确的锁紧装置 |
    | 电气连接不稳定 | 确保所使用的导线直径符合规范 |
    | 接触电阻过高 | 重新检查并清洁接触点 |

    7. 总结和推荐


    XAD连接器凭借其稳定的电气性能、卓越的安全性和广泛的适用范围,在多个关键应用领域表现突出。无论是对于需要高可靠性连接的工业项目还是追求性能稳定的商业产品,XAD连接器都是理想的选择。我们强烈推荐此款连接器给所有需要高质量接线端子解决方案的专业人士和制造商。

XADRP-08V参数

参数
针脚数 8pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 14.7mm*11.4mm*12mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XADRP-08V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-08V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-08V XADRP-08V数据手册

XADRP-08V封装设计

查看详情并下载
Symbol
Footprint
3D Model
