HILP-08V-1-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 2 8pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: J-HILP-08V-1-S
供应商: 云汉优选
标准整包数: 1000

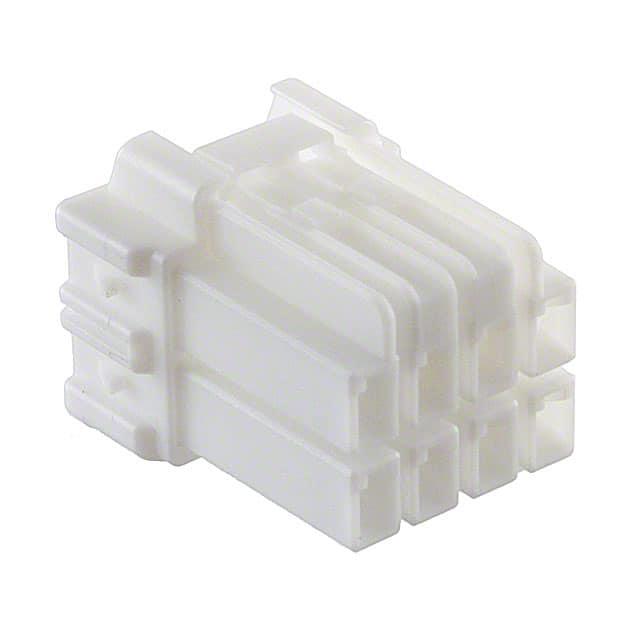

JST 矩形连接器 - 外壳 HILP-08V-1-S

HILP-08V-1-S概述

    电子元器件产品技术手册:HIL连接器

    1. 产品简介


    HIL连接器是一种3.3毫米间距的电线对接连接器,适用于交流和直流电路。它具有两个电路,可以承载高达5A的电流(在交流和直流条件下)。此连接器具备抗振动和防止误插的设计,广泛应用于家电、工业控制设备和通信设备等领域。

    2. 技术参数


    - 电流等级: 5A AC, DC(每两个电路)
    - 电压等级: 300V AC, DC
    - 温度范围: -25˚C 到 +85˚C
    - 接触电阻: 初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压能力: 1,500V AC/分钟
    - 适用导线: 导线尺寸/01型:AWG #24至#20;21型:AWG #22至#18
    - 绝缘外径: 01型:1.3至2.5mm;21型:1.5至2.7mm(使用21型时)
    - 符合标准: RoHS

    3. 产品特点和优势


    - 惰性锁机制: 防止不完全对接
    - 防外部力影响: 箱形接触设计
    - 防误插: 极化键确保正确对接
    - 环境友好: 符合RoHS指令

    4. 应用案例和使用建议


    HIL连接器适用于需要高可靠性和低接触电阻的应用。例如,在工业自动化系统中,它可以用于电机控制板和传感器之间的信号传输。在选择导线尺寸时,需注意导线型号和电流等级的对应关系以确保安全稳定运行。
    建议在安装时检查接头的极化键是否匹配,以避免错误连接。同时,定期检查接头的温度和电阻,以确保良好的电气性能。

    5. 兼容性和支持


    - 兼容性: 该连接器与多种类型的电线兼容,适合不同的工业应用场景。
    - 支持: JST提供详细的技术支持和维修服务。如有疑问,请联系JST获取更多帮助。

    6. 常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 检查接头是否完全插入,确认极化键对准,并确保导线直径符合要求。

    - 问题2: 耐压测试失败
    - 解决方案: 重新进行耐压测试,如仍不合格,则可能是绝缘材料损坏或焊接不牢固,需更换新的连接器。

    - 问题3: 连接器过热
    - 解决方案: 减少电流负载,或者更换为更大电流等级的连接器。

    7. 总结和推荐


    HIL连接器以其卓越的性能、稳固的结构和良好的电气特性,成为工业和商业应用的理想选择。其独特的惰性锁机制和防误插设计使其在市场上具有较强的竞争力。我们强烈推荐使用HIL连接器,特别是在需要高度可靠和稳定的电气连接场合。

HILP-08V-1-S参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 8pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HILP-08V-1-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILP-08V-1-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HILP-08V-1-S HILP-08V-1-S数据手册

HILP-08V-1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.8392
3000+ ¥ 0.7418
库存: 2000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 839.2
直接购买
加入购物车
