首页  >  产品百科  >  08SR-3S

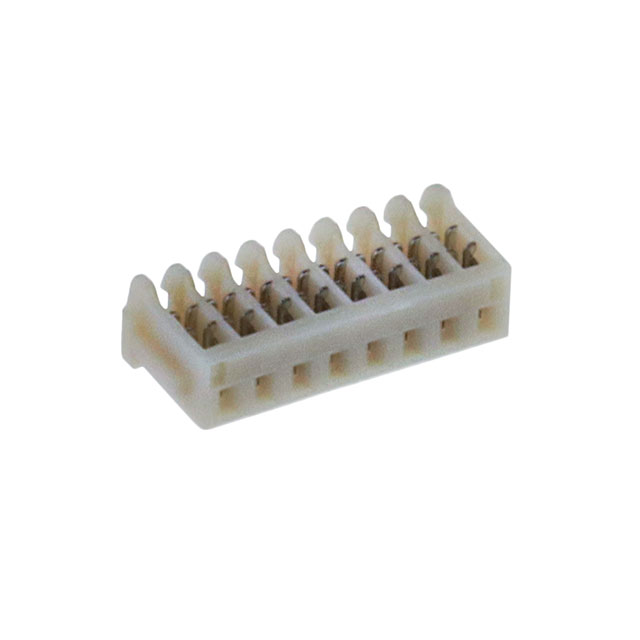

08SR-3S

厂牌: JST
产品描述: 30 AWG Receptacle 1mm 1 8pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装 9mm(长度)*3.6mm(高度)
供应商型号: JY-08SR-3S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 08SR-3S

08SR-3S概述

    SR/SZ 连接器:紧凑型绝缘位移连接器

    1. 产品简介


    SR/SZ 连接器是一种紧凑型绝缘位移连接器,适用于多种工业应用,特别是需要高密度连接的应用场合。该连接器具有独特的双U形绝缘位移部分和三点握持结构,确保了优异的机械和电气性能。其主要功能包括提供稳定可靠的电气连接和通过真空拾放机器人实现自动化组装。广泛应用于各种电子设备、通信系统、医疗设备及汽车电子等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 电流等级 | 0.7A DC |
    | 电压等级 | 50V DC |
    | 工作温度范围 | -25°C 至 +85°C(含电流通电温升) |
    | 接触电阻 | 初始值 ≤20mΩ;环境测试后 ≤40mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 耐压能力 | 500V AC/分钟 |
    | 适用导线规格 | 导体截面积 / AWG#30
    导体:7股
    锡镀退火铜 |
    | 外包绝缘直径 | 0.54至0.58mm |
    | 符合标准 | RoHS |
    | 认证标准 | E60389, LR20812 |

    3. 产品特点和优势


    1. 紧凑设计:SR/SZ 连接器采用紧凑设计,特别适合高密度应用。
    2. 可靠连接:双U形绝缘位移部分和三点握持结构,确保连接的可靠性。
    3. 自动化兼容:专为真空拾放机器人设计,可实现自动化组装。
    4. 环保材料:所有组件符合RoHS标准,符合环保要求。
    5. 高性能接触:磷青铜材质的接触件经锡镀处理,提供低接触电阻和高耐久性。

    4. 应用案例和使用建议


    应用案例:SR/SZ 连接器广泛用于工业控制板、通信模块、汽车电子和医疗设备等领域。例如,在某汽车电子控制系统中,SR/SZ 连接器用于连接传感器和控制器,保证了系统的稳定性和可靠性。
    使用建议:为了确保最佳性能和可靠性,安装时应严格按照制造商的指示操作,注意连接器的正反方向,避免过度弯曲导线,以减少接触电阻并提高使用寿命。

    5. 兼容性和支持


    SR/SZ 连接器具有良好的兼容性,可以与其他标准电气连接器配合使用。同时,JST公司提供了详细的技术支持和售后服务,包括技术咨询、故障排查和定制化解决方案等,以帮助用户更好地使用和维护产品。

    6. 常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查连接器和导线是否正确安装,确保接触良好。如仍然存在问题,建议联系技术支持进行进一步诊断。

    2. 问题:连接器脱落
    - 解决方案:检查连接器是否正确插入,确保插入深度和角度符合要求。如仍存在问题,可能需要更换新的连接器。
    3. 问题:导线断裂
    - 解决方案:检查导线的固定情况,确保没有过度拉伸或磨损。如导线损坏严重,建议更换导线。

    7. 总结和推荐


    综上所述,SR/SZ 连接器凭借其紧凑的设计、优异的电气性能和可靠的连接稳定性,在多个行业中具有广泛的应用前景。其独特的设计和高品质的制造工艺使其在市场上具备强大的竞争力。对于需要高密度连接和自动化组装的用户来说,SR/SZ 连接器是一个非常值得推荐的产品。

08SR-3S参数

参数
线规 30 AWG
颜色 自然色
触头镀层厚度 -
间距 1mm
针脚数 8pin
电缆端接 IDC
类型 Receptacle
触头镀层
排数 1
长*宽*高 9mm(长度)*3.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

08SR-3S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

08SR-3S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 08SR-3S 08SR-3S数据手册

08SR-3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1979
200+ ¥ 1.0972
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.19
直接购买
加入购物车
