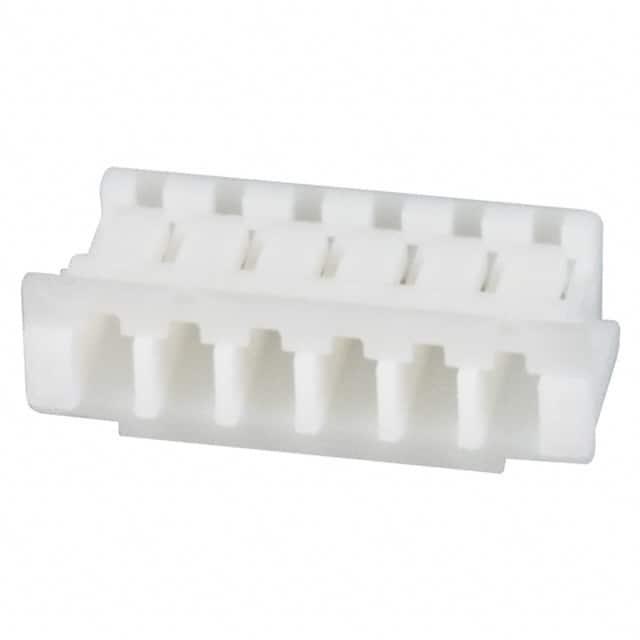

ZHR-6

产品分类: 套管 - 电源连接器
厂牌: JST
产品描述: JST 连接器外壳, 6路, 1.5mm节距, 1行
供应商型号: 26M-ZHR-6
供应商: 云汉优选
标准整包数: 10
JST 套管 - 电源连接器 ZHR-6

ZHR-6概述

    # ZH Connector 技术手册详解

    产品简介


    ZH Connector 是一款小巧紧凑的连接器,设计用于广泛的应用领域。它采用1.5mm间距的设计,具备可分离式压接风格,非常适合需要高密度连接和空间受限的应用场景。其紧凑的外形使其特别适合于消费电子、通信设备、汽车电子以及工业控制等领域。通过创新的机械结构设计,ZH Connector 提供了出色的可靠性和耐用性,是高性能连接的理想选择。
    主要特点:
    - 间距:1.5mm
    - 设计风格:可分离式压接
    - 产品类型:顶部进入型和侧面进入型

    技术参数


    以下是 ZH Connector 的核心技术规格:
    | 参数 | 规格 |

    | 电流等级 | 1.0 A AC, DC (AWG #26) |
    | 电压等级 | 50 V AC, DC |
    | 温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值 ≤20mΩ,测试后 ≤30mΩ |
    | 绝缘电阻 | ≥500 MΩ |
    | 耐压等级 | 500 VAC/分钟 |
    | 适用电线 | AWG #32 至 #26 |
    | 适用PC板厚度 | 0.6 至 1.2 mm, 1.6 mm |

    产品特点和优势


    ZH Connector 的设计旨在满足现代电子设备对高性能和高可靠性的需求。以下是其显著特点:
    1. 紧凑设计:高度仅为5.6mm,厚度仅3.5mm,非常适合空间受限的应用环境。
    2. 可靠的接触结构:通过接触保持卡舌和中心凹槽设计确保与端子的可靠接触。
    3. 抗变形设计:具有良好的抗形变能力,确保长期使用中的稳定性。
    4. 兼容性:与ZR绝缘位移连接器兼容,扩展了其应用范围。

    应用案例和使用建议


    应用案例:
    - 消费电子:智能手机、平板电脑等便携设备。
    - 通信设备:路由器、交换机等网络设备。
    - 汽车电子:车载娱乐系统、导航设备等。
    使用建议:
    - 在安装过程中,确保电线与连接器的接触良好,避免松动。
    - 定期检查连接器的接触电阻,确保其在规定的范围内。
    - 注意不同类型的PCB厚度,选择合适的安装方法。

    兼容性和支持


    ZH Connector 与多种电子元器件和设备兼容,适用于各种电路板厚度。厂商提供了详尽的技术支持和售后服务,包括产品咨询、技术支持和维修服务。如需进一步了解兼容性细节,请联系 JST 官方支持团队。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 问题:接触电阻过高
    - 解决方案:检查电线与连接器的连接是否牢固,必要时重新压接。
    2. 问题:连接器损坏
    - 解决方案:检查安装过程中是否有误操作,避免过度弯曲或施加过大的力。
    3. 问题:无法插入
    - 解决方案:确保插头和插座的尺寸匹配,避免强行插入。

    总结和推荐


    综上所述,ZH Connector 是一款高性能、高可靠性的小型连接器,非常适合各种电子设备的应用需求。其紧凑的设计、可靠的性能和广泛的兼容性使其在市场上具有较强的竞争力。对于需要高密度连接且空间有限的应用场景,强烈推荐使用 ZH Connector。如果您正在寻找一款能够满足复杂电子设计需求的连接器,ZH Connector 将是一个理想的选择。

ZHR-6参数

参数
长*宽*高 10.5mm*3.4mm*4.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
