首页  >  产品百科  >  J25MF-02V-K

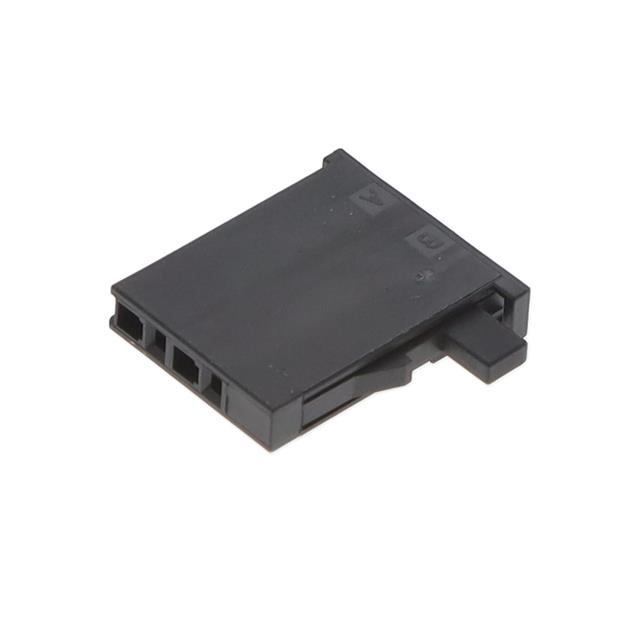

J25MF-02V-K

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 2pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 15.75mm(长度)*15.45mm(高度)
供应商型号: 26M-J25MF-02V-K
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 J25MF-02V-K

J25MF-02V-K概述

    JFA CONNECTOR J2000 SERIES 技术手册解读

    1. 产品简介


    JFA CONNECTOR J2000系列是一款针对电子设备微型化需求设计的高性能连接器,适用于线缆到板端及线缆到线缆的连接。其核心特色在于2.5mm的小间距设计,支持多种电路组合(单排和双排结构),并提供中心锁扣和侧边锁扣两种锁定方式,以满足不同应用场景的需求。此外,该系列产品广泛应用于通信设备、工业控制、医疗电子及消费类电子产品等领域。

    2. 技术参数


    以下是JFA CONNECTOR J2000系列的主要技术参数:
    - 电流容量:最高可达4.6A(AC/DC,3个电路/AWG #20)
    - 电压等级:250V AC/DC
    - 工作温度范围:-55°C至+105°C(包含通电时的温升影响)
    - 绝缘耐压:1,500VAC/分钟
    - 适用线缆范围:AWG #28至#20(0.08至0.75mm²)
    - PCB厚度:1.6mm
    - 认证标准:符合RoHS2规范,UL94V-0阻燃等级

    3. 产品特点和优势


    JFA CONNECTOR J2000系列的独特之处在于其模块化设计与双重弹簧构造,为客户提供高可靠性连接解决方案。具体亮点包括:
    - 双弹簧设计:增强接触稳定性和抗振动能力。
    - 双锁扣选项:用户可根据需要选择中心锁扣或侧边锁扣,提升安装灵活性。
    - 明显的“咔哒感”:通过触觉反馈确保正确插入和锁定。
    - 高通用性:插头针脚兼容所有JFA连接器J2000系列,便于系统扩展。
    - 卓越性能:可在宽泛的工作环境中保持稳定表现,适用于严苛工业条件。
    这些特点使其成为精密电子设备的优选连接器之一,在工业级和消费级市场均具备较强竞争力。

    4. 应用案例和使用建议


    根据技术手册内容,JFA CONNECTOR J2000系列的应用场景非常广泛,例如:
    - 工业自动化设备:用于机器间信号传输及供电。
    - 医疗器械:小型医疗终端设备中的关键连接接口。
    - 智能家居:智能音箱、路由器等设备内部的高效布线。
    在使用过程中,建议注意以下几点:
    1. 严格按照额定值操作:避免超负荷使用导致连接失效。
    2. 定期检查锁扣状态:确保长期使用的稳定性。
    3. 结合实际需求选择锁扣方式:根据空间限制选择中心锁或侧边锁。

    5. 兼容性和支持


    该系列连接器可与多种电子元器件和设备兼容,适用于广泛的应用环境。JST公司作为制造商提供了全面的支持服务,包括:
    - 完整的产品文档和技术资料。
    - 提供专用工具(如J2000系列拔取工具)。
    - 涵盖全球范围内的售后服务和技术咨询。

    6. 常见问题与解决方案


    根据技术手册,用户可能遇到的问题及解决方法如下:
    - 问题1:插拔困难
    解决方案:确保接头干净且未被氧化,适当涂抹导电润滑剂。
    - 问题2:锁定失效
    解决方案:检查锁扣是否完全闭合,并尝试重新插拔一次。
    - 问题3:接触电阻增大
    解决方案:清洁接点区域,必要时更换插针或插座。

    7. 总结和推荐


    总体而言,JFA CONNECTOR J2000系列凭借其紧凑的设计、高可靠性以及多功能性,在众多应用场景中表现出色。特别是在面对微型化和高密度连接需求时,其优越性能尤为突出。对于需要高质量连接解决方案的工程师和技术人员,这款连接器是一个值得信赖的选择。
    综上所述,我们强烈推荐JFA CONNECTOR J2000系列作为电子设备中的核心连接元件,适用于多种工业及消费电子项目。

J25MF-02V-K参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
长*宽*高 15.75mm(长度)*15.45mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

J25MF-02V-K厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J25MF-02V-K数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J25MF-02V-K J25MF-02V-K数据手册

J25MF-02V-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1856
10+ ¥ 3.5198
100+ ¥ 2.8262
500+ ¥ 2.5188
800+ ¥ 2.3231
库存: 4306
起订量: 1 增量: 800
交货地:
最小起订量为:1
合计: ¥ 4.18
直接购买
加入购物车
