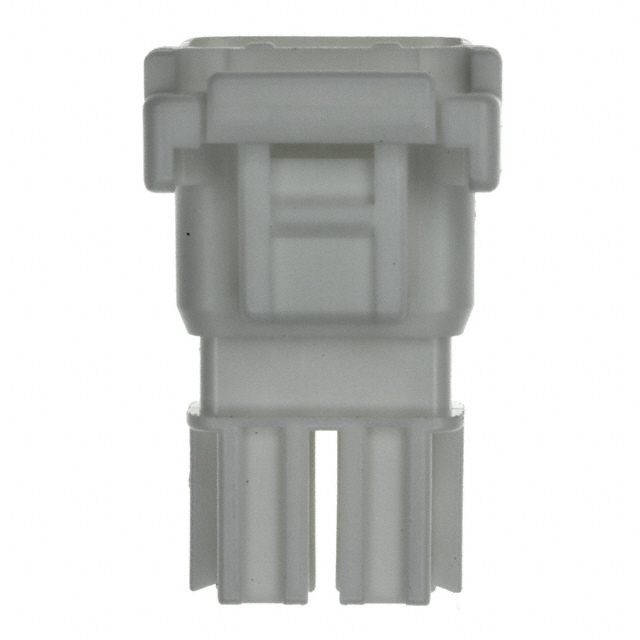

WPJR-02V-1-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 2路, 5mm节距, 1行
供应商型号: JY-WPJR-02V-1-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 WPJR-02V-1-S

WPJR-02V-1-S概述

    WPJ连接器技术手册

    1. 产品简介


    WPJ连接器是一种专为防水设计的断路式压接型连接器,间距为5.0mm。这种连接器的主要特点是具备防水性能(符合JIS C 0920标准,即IPX7等级),并采用内锁系统以确保连接稳定可靠。这些连接器可以应用于多种场景,既可用于防水条件下的电气连接,也可在非防水条件下使用。

    2. 技术参数


    - 电流额定值:7 A AC/DC (适用于AWG #18)
    - 电压额定值:300 V AC/DC
    - 温度范围:-25°C 至 +85°C(包括电流通过时产生的温度升高)
    - 接触电阻:初始值≤10 mΩ;环境测试后≤20 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压能力:1,500 VAC/分钟
    - 适用电线:导体尺寸/AWG #22至#18,绝缘外径2.32至2.83 mm

    3. 产品特点和优势


    WPJ连接器的最大亮点在于其防水性能,满足了恶劣环境下的电气连接需求。另外,独特的控制键系统和内锁系统确保了连接的稳定性和可靠性。同时,紧凑的设计使其易于安装,且能适应各种不同的电气连接场合。

    4. 应用案例和使用建议


    WPJ连接器广泛应用于汽车、工业自动化、户外照明等领域。例如,在汽车电子系统中,用于动力系统的连接;在户外照明设备中,用于信号灯的连接。使用建议包括:
    - 确保连接器与电线正确匹配,以保证最佳性能。
    - 在安装前检查密封圈是否完好无损,确保防水效果。
    - 在高振动环境下使用时,定期检查连接器的紧固情况,防止松动。

    5. 兼容性和支持


    WPJ连接器与其他标准电线兼容,如AWG #22至#18规格的电线。制造商提供了详细的安装指南和技术支持,客户可通过联系JST获取更多详细信息和配件。

    6. 常见问题与解决方案


    - 问题:连接器安装后无法保持稳定连接。
    - 解决方案:检查连接器与电线之间的匹配度,确认所有组件均正确安装,并且密封圈完好无损。
    - 问题:连接器接触电阻过高。
    - 解决方案:重新压接连接器,确保正确的压接深度和压力,必要时可咨询制造商技术支持。

    7. 总结和推荐


    WPJ连接器凭借其优秀的防水性能、可靠的内锁系统和紧凑的设计,在市场上具有较高的竞争力。其适用于各种严苛的电气连接环境,值得推荐给需要高品质连接解决方案的应用场景。对于寻求高性能防水连接器的工程师和设计师来说,WPJ连接器是一个理想的选择。

WPJR-02V-1-S参数

参数
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 12.8mm(长度)*11.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
