1SNK508425R0000

厂牌: ENTRELEC
产品描述: Entrelec 标准DIN导轨式接线端子, SNK系列, 双层, 灰色, 螺钉拧紧端接, 6.3A
供应商型号: 8251284
供应商: 海外现货
标准整包数: 10
ENTRELEC 接线座- Din 轨道/通道 1SNK508425R0000

1SNK508425R0000概述


    产品简介

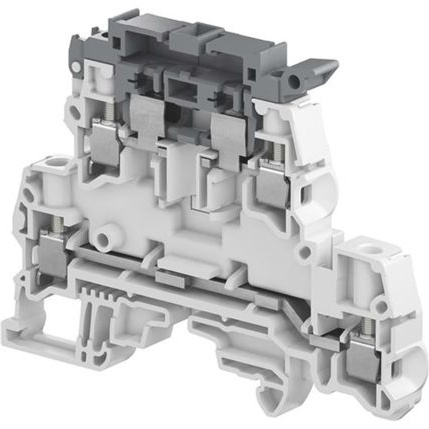

    ZS4-D2-SF1 Screw Clamp Terminal Block - Double Deck - Grey
    ZS4-D2-SF1是一款由ABB公司生产的双层螺丝压接端子块,主要用于低压电器连接系统。该终端块广泛应用于工业自动化、楼宇自动化、配电系统等领域,用于连接电线和电路板上的元器件,以确保电力传输的安全性和可靠性。

    技术参数


    - 最小订购量: 50件
    - 海关税则号: 85369010
    - 产品净尺寸:
    - 宽度: 8.0mm
    - 高度: 89.2mm
    - 长度: 66.5mm
    - 深度: 66.5mm
    - 重量: 27.5g
    - 包装尺寸及重量:
    - 包装级别1(50件):
    - 宽度: 176mm
    - 高度: 75mm
    - 长度: 200mm
    - 毛重: 1.425kg
    - 包装级别2(200件):
    - 宽度: 300mm
    - 高度: 200mm
    - 长度: 400mm
    - 毛重: 5.700kg
    - 环境条件:
    - 工作温度范围: -55°C至+110°C
    - 存储温度范围: -55°C至+110°C
    - 额定电压 (Ur): 800V
    - 额定电流 (In): 主电路6.3A,熔丝电路32A
    - 绝缘材料: 聚酰胺 (PA)
    - 额定冲击耐受电压 (Uimp): 8000V (持续1秒)
    - 短时耐受电流 (Icw): 480A (持续1秒)
    - 电气特性:
    - 连接容量 (主电路):
    - 螺丝压接/刚性: 1x 24...10 AWG, 1x 0.2...6 mm²
    - 螺丝压接/柔性: 1x 0.22...4 mm²
    - 双线螺丝压接/刚性: 2x 24...16 AWG, 2x 0.2...1.5 mm²
    - 双线螺丝压接/柔性: 2x 0.22...1.5 mm²
    - 带绝缘套管的螺丝压接: 1x 24...12 AWG, 1x 0.22...4 mm²
    - 不带绝缘套管的螺丝压接: 1x 24...12 AWG, 1x 0.22...4 mm²
    - 温度范围: -5...+40°C
    - 色彩: 灰色,深灰色
    - 防护等级: IP20
    - 保险丝适配: 5x20 和 5x25 熔丝
    - 阻燃等级: V0
    - 认证和声明:
    - BV 证书
    - CB 证书
    - CSA 证书
    - cUL 证书
    - CE 符合性声明

    产品特点和优势


    ZS4-D2-SF1螺钉压接终端块具有多项独特功能和优势。首先,它采用了双层设计,提供了更多的连接点,从而提高了空间利用率和布线效率。其次,其聚酰胺材质使其具备良好的机械强度和热稳定性。此外,高阻燃等级(V0)使其适用于各种恶劣环境。该终端块还获得了多个国际认证,如CE、BV、CB、CSA等,保证了产品的质量和安全标准。由于其高效、可靠和易用的特点,ZS4-D2-SF1成为众多行业应用的理想选择。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统中的信号和电源连接。
    - 配电箱内的电气线路连接。
    - 楼宇自动化系统中的控制回路连接。
    使用建议
    1. 在安装过程中,确保所有连接点清洁且无氧化物,以确保良好的接触效果。
    2. 使用适当的工具和方法剥除导线绝缘层,避免损伤导体。
    3. 定期检查和维护,确保连接点无松动,尤其是暴露在振动环境中的场合。
    4. 针对特定应用,选择合适的电缆直径和导线规格以确保最大的安全性和可靠性。

    兼容性和支持


    ZS4-D2-SF1端子块可轻松安装在符合IEC 60715标准的DIN导轨上。ABB公司为该产品提供了全面的技术支持和维护服务,用户可以通过官方网站获取详细的产品文档、安装指南和技术支持信息。同时,ABB在全球范围内建立了完善的销售和服务网络,能够快速响应客户需求并提供及时的支持。

    常见问题与解决方案


    问题1: 端子块连接处发热严重。
    解决方案: 检查连接点是否有松动,重新紧固螺丝并确保导线清洁无氧化。必要时更换导线和连接件。
    问题2: 连接不稳固,容易松动。
    解决方案: 确保导线插入深度正确,重新拧紧螺丝,并检查导线是否与端子完全贴合。
    问题3: 导线剥离长度不当导致接触不良。
    解决方案: 按照产品手册的建议长度剥除导线,确保导线末端完全位于螺丝压接区,避免裸露部分。

    总结和推荐


    综上所述,ZS4-D2-SF1螺丝压接终端块以其高效可靠的性能、多样化的应用场合和全面的认证支持,在市场上具有较高的竞争力。无论是工业自动化、楼宇自动化还是配电系统,这款终端块都是理想的选择。其出色的电气特性和坚固耐用的设计使其在复杂环境中依然表现优异。如果您正在寻找一款可靠的终端块,我们强烈推荐您考虑ZS4-D2-SF1。

1SNK508425R0000厂商介绍

ENTRELEC是艾默生电气公司的一个品牌,专注于提供高质量的电源保护解决方案。其主营产品包括电源分配单元(PDU)、电源保护设备和智能电源管理系统。这些产品广泛应用于数据中心、电信、工业控制和商业设施等领域,旨在确保关键设备的稳定运行和电力供应的可靠性。

ENTRELEC的优势在于其产品的高性能和可靠性。其电源分配单元(PDU)设计精良,能够承受极端的电力波动和环境条件,保护设备免受损害。智能电源管理系统则提供了远程监控和控制功能,帮助用户优化能源使用,提高效率。此外,ENTRELEC的产品还以其易于安装和维护的特点而受到用户的青睐。通过这些优势,ENTRELEC在全球范围内建立了强大的市场地位,并成为电源保护解决方案的领先供应商。

1SNK508425R0000数据手册

厂牌 PDF简要描述 下载
ENTRELEC 接线座- Din 轨道/通道 ENTRELEC 1SNK508425R0000 1SNK508425R0000数据手册
