CD74AC138M96G4

产品分类: 编解码器
厂牌: TEXAS INSTRUMENTS
产品描述: 11ns 8 3 1.5V 5.5V 24mA 24mA SOP-16 贴片安装 9.9mm*3.91mm*1.58mm
供应商型号: CSCS-CD74AC138M96G4
供应商: 海外现货
标准整包数: 1

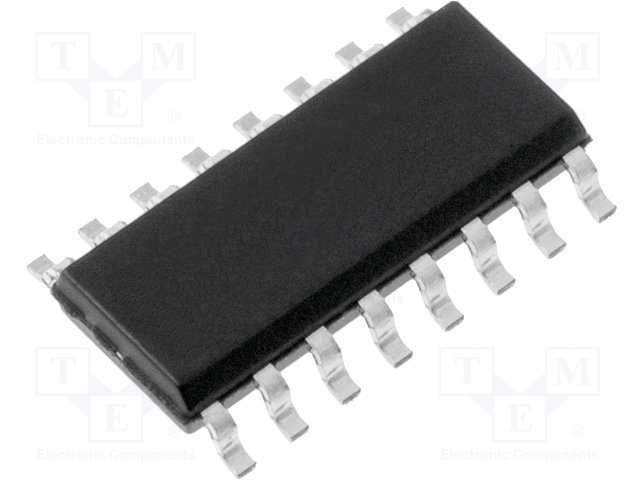

TEXAS INSTRUMENTS 编解码器 CD74AC138M96G4

CD74AC138M96G4概述

    高性能解码器/多路复用器:CD54AC138 和 CD74AC138

    产品简介


    CD54AC138 和 CD74AC138 是一款高效的 3 线至 8 线译码器/多路复用器,专为高可靠性、高速内存解码和数据路由应用设计。它们采用先进的 CMOS 工艺制造,具有出色的噪声抗扰能力(在供应电压的 30% 时保持平衡)和显著降低的功耗。相较于传统 TTL 器件,该系列芯片实现了更高的速度,同时具备更宽的工作电压范围(1.5 至 5.5V),使其适用于广泛的现代电子系统。
    主要功能包括:
    - 支持 8 个独立输出线路的选择,通过三组使能输入简化级联或数据接收操作。
    - 平衡传播延迟特性,适合高频率信号处理需求。
    - 集成 24 mA 输出驱动能力,支持高达 15 个从属设备的扇出扩展。
    这些解码器被广泛应用于内存管理系统、计算机外围设备接口、工业自动化控制系统等领域。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 电源电压范围 | 1.5 至 5.5 V | V |
    | 输入高电平电压 | 3.85 至 VCC | V |
    | 输入低电平电压 | 0.9 至 1.65 V | V |
    | 输出电流 | 高电平:–24 mA,低电平:24 mA | mA |
    | 扇出能力 | 最大 15 个从属设备
    | 工作温度范围 | -55°C 至 +125°C | °C |
    | ESD 防护等级 | 超过 2 kV | kV |
    此外,这些器件支持多种封装形式,包括 PDIP、SOIC 等,可满足不同应用场景的需求。

    产品特点和优势


    CD54AC138 和 CD74AC138 的独特优势体现在以下几个方面:
    1. 高性能与低功耗:结合 CMOS 工艺的高速与低功耗特性,在保证高速性能的同时实现更低的能耗,有效提升系统整体效率。
    2. 出色的噪声抗扰性:即使在低供电电压下,依然能提供稳定的性能表现,减少外部电路的设计复杂度。
    3. 兼容性强:支持宽电压范围及多种封装选择,便于集成到不同类型的系统中。
    4. 强抗干扰能力:经过 MIL-STD-883 方法 3015 测试,具备超过 2 kV 的 ESD 防护能力,保障可靠运行。
    应用案例与使用建议
    这些器件在以下领域得到了广泛应用:
    1. 内存解码:例如,与快速访问时间的存储器配合使用,用于实现微秒级别的内存访问延迟优化。
    2. 多路复用器功能:用于需要高效数据传输的场合,比如工业控制网络或视频信号切换装置。
    使用建议:
    - 在设计多级级联电路时,确保每个器件的输入引脚均连接到有效的电源或接地端,以避免潜在的逻辑错误。
    - 若需更高带载能力,可以外接缓冲器以增强驱动性能。

    兼容性和支持


    CD54AC138 和 CD74AC138 支持与多种标准 CMOS 和 TTL 器件的无缝互连,无需额外逻辑门调整。TI 提供详尽的技术文档和专业支持服务,包括参考设计、故障排除指南等资源,帮助用户加速产品开发进程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常 | 检查电源电压是否符合要求;确认所有输入已正确配置。 |
    | 噪声导致误触发 | 添加滤波电路以减小外部干扰影响。 |
    | 多级级联后延迟增加 | 使用平衡负载电路减少寄生延迟效应。 |

    总结和推荐


    CD54AC138 和 CD74AC138 是一款兼具高性能与易用性的译码器/多路复用器,尤其适合对空间和成本敏感的应用场景。其卓越的噪声抗扰性、灵活的电压适应性和出色的稳定性使其成为现代电子系统的理想选择。无论是需要高速响应的内存管理还是复杂的多路复用需求,这两款芯片都能轻松胜任。
    推荐:强烈建议在需要高效译码功能的系统中优先选用此产品。同时,TI 提供的一流技术支持和服务进一步提升了用户的使用体验,是值得信赖的合作伙伴。

CD74AC138M96G4参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.5V
输入数量 3
输出数量 8
传播延迟时间 11ns
低电平输出电流 24mA
高电平输出电流 24mA
长*宽*高 9.9mm*3.91mm*1.58mm
通用封装 SOP-16
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装

CD74AC138M96G4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD74AC138M96G4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 编解码器 TEXAS INSTRUMENTS CD74AC138M96G4 CD74AC138M96G4数据手册

CD74AC138M96G4封装设计

查看详情并下载
Symbol
Footprint
3D Model
