OPA2172IDRGT

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.00005% Rail to Rail 4.5V ±18V,36V General Purpose SON 贴片安装,黏合安装
供应商型号: OPA2172IDRGT
供应商: 国内现货
标准整包数: 1000

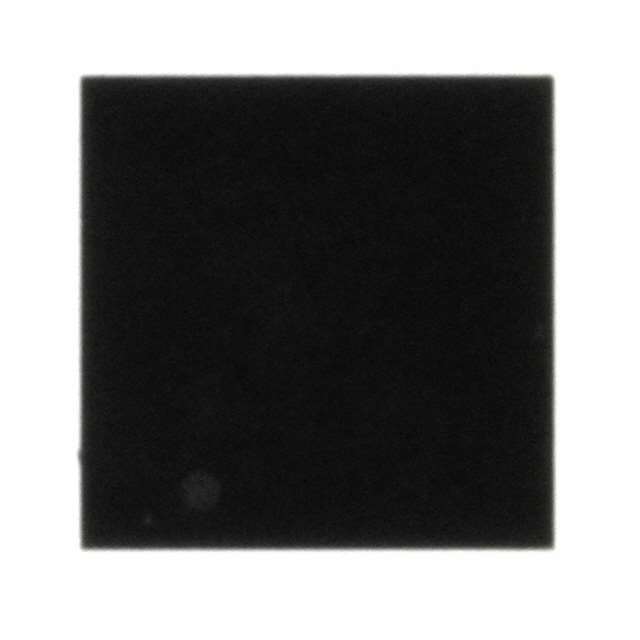

TEXAS INSTRUMENTS 多媒体放大器 OPA2172IDRGT

OPA2172IDRGT概述

    # 高性能单电源运算放大器 OPAx172 系列技术手册

    产品简介


    OPAx172 系列(包括 OPA172、OPA2172 和 OPA4172)是由德州仪器公司(TI)设计的一款高性能单电源运算放大器。它们能够在宽泛的供电电压范围内工作,适合多种复杂应用场景,如信号调理、桥式放大器、温度测量、应变计放大器和精密积分器等。该系列的特点在于低噪声、低漂移和高增益带宽积,适用于对精度和稳定度要求较高的工业、医疗和通信领域。
    主要功能
    - 支持单电源供电:+4.5V 至 +36V 或 ±2.25V 至 ±18V。
    - 低偏置电压:±0.2mV。
    - 低偏置漂移:±0.3µV/°C。
    - 高增益带宽:10MHz。
    - 低输入偏置电流:±8pA。
    - 超低功耗:每个放大器仅需 1.6mA 静态电流。
    - 低输入噪声:7nV/√Hz。
    - 输入范围可扩展至负电源轨下 100mV 以内及正电源轨的 2V 内。
    应用领域
    - 工业自动化和测量系统。
    - 便携式医疗设备。
    - 音频处理及信号放大。
    - 传感器接口与数据采集系统。
    - 测试仪器仪表。

    技术参数


    以下是 OPAx172 系列运算放大器的关键技术规格:
    | 参数 | 规格 |

    | 供电电压 | +4.5V 至 +36V,±2.25V 至 ±18V |
    | 增益带宽积 | 10 MHz |
    | 输入失调电压 | ±0.2 mV |
    | 输入失调电压漂移 | ±0.3 µV/°C |
    | 输入偏置电流 | ±8 pA |
    | 输出摆幅 | 全范围(R-R 输出) |
    | 输出短路保护 | 支持连续短路 |
    | 工作温度范围 | -40°C 至 +125°C |
    其他电气特性还包括极低的噪声密度(7nV/√Hz)、EMI/RFI 滤波输入端口以及全频率范围内的高共模抑制比(CMRR:120 dB)。此外,OPAx172 系列提供标准封装(SOIC、VSSOP 等)以及微型封装(SC70、SOT-23),方便灵活的设计选择。

    产品特点和优势


    OPAx172 系列在多个方面展现了卓越性能:
    1. 宽广的工作范围:无论是低压还是高压环境,都能保证稳定可靠的操作。
    2. 高精度:低偏置电压与低漂移确保输出信号的高度准确性。
    3. 高增益带宽积:适合需要快速响应的应用场景。
    4. 小巧封装:微型封装(如 SC70 和 SOT-23)为紧凑型设计提供了可能。
    5. 强大的抗干扰能力:内置 EMI/RFI 滤波器有助于减少外部电磁干扰的影响。
    这些特点使 OPAx172 成为一款兼具性能与经济性的理想解决方案,特别适用于对体积和功耗敏感但又需要高性能的产品开发。

    应用案例和使用建议


    应用案例
    1. 传感器接口放大器:
    在工业温度传感器应用中,OPAx172 可直接连接到热电偶或电阻温度检测器(RTD),通过其宽工作电压范围适应不同电源条件下的需求。
    2. 音频前置放大器:
    由于具有出色的低噪声特性和线性输出,该系列非常适合用于音频信号预处理环节,以提升音质。
    3. 电机控制反馈电路:
    在电机控制系统中,OPAx172 能够有效地捕捉并放大来自编码器或其他位置传感器的微弱信号。
    使用建议
    - 当负载阻抗较低时,建议增加串联电阻来防止过流现象发生。
    - 对于动态负载较大的系统,可以考虑在外接一个缓冲器来改善瞬态响应特性。

    兼容性和支持


    OPAx172 系列与多种主流电子平台高度兼容,能够轻松集成到现有的硬件架构之中。同时,德州仪器提供了详尽的技术文档和支持服务,包括原理图库、参考设计以及在线技术支持,助力开发者快速完成原型搭建与调试过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真严重 | 检查电源电压是否超出规定范围 |
    | 偏置电流异常增大 | 确保接线无虚焊 |
    | 设备发热严重 | 加装散热片 |

    总结和推荐


    总体而言,OPAx172 系列运算放大器凭借其卓越的性能表现、丰富的功能配置以及良好的兼容性,成为一款极具竞争力的通用型产品。尤其适合那些对功耗、尺寸和精度有较高要求的应用场景。强烈推荐给希望优化系统效能且注重成本效益的工程师群体。无论是初学者还是专业设计师,这款产品都值得深入研究并纳入考虑范围。

OPA2172IDRGT参数

参数
THD + 噪声 0.00005%
输出类型 Rail to Rail
放大器类型 General Purpose
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 ±18V,36V
最小工作供电电压 4.5V
3.1mm(Max)
3.1mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2172IDRGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2172IDRGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA2172IDRGT OPA2172IDRGT数据手册
