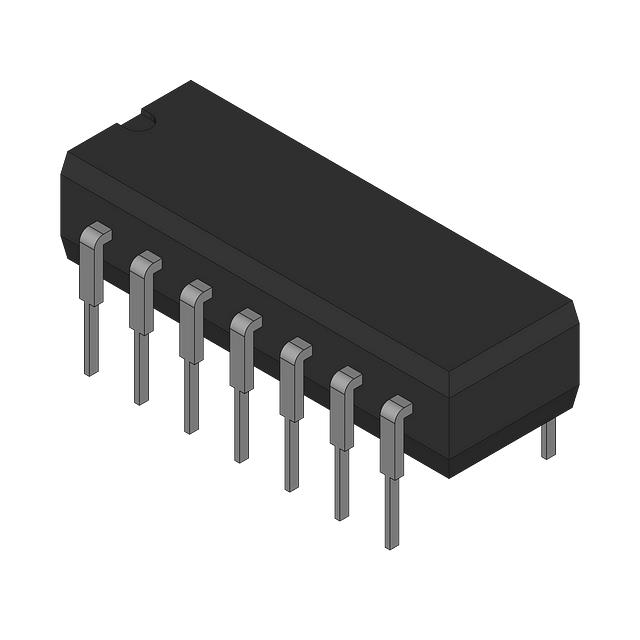

UA733CN

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Differential Fixed Gain Amplifier PDIP-14 通孔安装 19.3mm*6.35mm*4.57mm
供应商型号: UA733CN
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 多媒体放大器 UA733CN

UA733CN概述


    产品简介




    µA733 系列视频放大器 是一款单片式双级视频放大器,具有差分输入和输出。该芯片内部采用串联-并联反馈结构,能够提供宽频带、低相位失真及优异的增益稳定性。它的发射跟随输出级使得该器件可以驱动容性负载,并且所有阶段均采用电流源偏置以获得高共模和供电电压抑制比。该系列包括多种封装形式,适用于不同需求的应用场景。


    技术参数




    - 频率带宽:高达200 MHz(适用于大多数应用场景)
    - 输入电阻:250 kΩ(适合不同信号源的接入)
    - 可调增益:可选10、100、400倍增益,也可通过外部电阻调整增益范围
    - 无需外部频率补偿:简化了电路设计,降低了成本
    - 电源电压范围:+/-6 V
    - 输入偏置电流:9至30 μA(根据具体型号而异)
    - 最大输出电流:10 mA
    - 输入偏移电压:±1 V
    - 输出偏移电压:±1.5 V
    - 输出电压摆幅:最高可达4.7 Vp-p(峰值到峰值)


    产品特点和优势




    1. 宽频带特性:200 MHz的宽频带使其非常适合高速数据传输和信号处理。
    2. 低相位失真:确保信号传输过程中的稳定性和准确性。
    3. 优异的增益稳定性:避免由于温度变化等因素导致的增益波动。
    4. 高输入阻抗和低输出阻抗:可以有效地匹配不同的信号源和负载,减少信号衰减。
    5. 易于调整增益:通过简单连接外部电阻即可实现灵活的增益调节。


    应用案例和使用建议




    应用案例:
    - 磁带存储系统:用于磁带或磁盘文件系统中,特别是在使用相位编码或非归零码(NRZ)编码的数据存储设备中。
    - 高速内存系统:在快速薄膜存储器或电镀线存储器中提供高性能视频和脉冲放大。
    - 通用视频处理:适合需要宽频带、低相位失真及稳定增益的各种视频和脉冲放大应用场景。

    使用建议:
    - 在高要求的应用环境中(如军工),建议选择全温范围(-55°C至125°C)的µA733M型号,以确保设备在极端环境下的稳定运行。
    - 对于一般工业应用,µA733C型号足够满足大部分需求,并且成本较低。


    兼容性和支持




    该器件可以与大多数标准的视频处理电路兼容,特别是那些需要宽带宽、低相位失真的场合。Texas Instruments(德州仪器)提供了详尽的技术文档和支持,帮助工程师更好地理解和使用该产品。同时,还提供了在线工具和参考设计,方便客户进行定制化开发。


    常见问题与解决方案




    1. 问:如何调整µA733的增益?
    - 答:通过连接不同值的外部电阻至相应的引脚(如1A、1B、2A、2B),可以实现增益的微调。详见技术手册中的相关章节。

    2. 问:µA733的工作温度范围是多少?
    - 答:对于民用级型号(如µA733C),工作温度范围为0°C至70°C;军用级型号(如µA733M)则可工作在更宽的-55°C至125°C范围内。


    总结和推荐




    综上所述,µA733视频放大器以其卓越的性能、广泛的应用范围以及易用性,成为许多高端视频处理应用的理想选择。特别适合需要宽频带、低相位失真及高稳定性的场合。如果您正在寻找一款能够满足上述要求的高性能视频放大器,强烈推荐您选用该系列的µA733产品。无论是作为通用视频放大器还是特殊应用的视频信号处理,µA733都将为您提供满意的解决方案。

UA733CN参数

参数
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
输出类型 Differential
放大器类型 Fixed Gain Amplifier
长*宽*高 19.3mm*6.35mm*4.57mm
通用封装 PDIP-14
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
