TAS5720ATDAPQ1

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.02%@ 8Ω @ 1W 1-Channel (Mono) 20*1 @ 4Ω 26.4V 4Ω Class-D HTSSOP-32 贴片安装
供应商型号: TAS5720ATDAPQ1
供应商: 国内现货
标准整包数: 1000

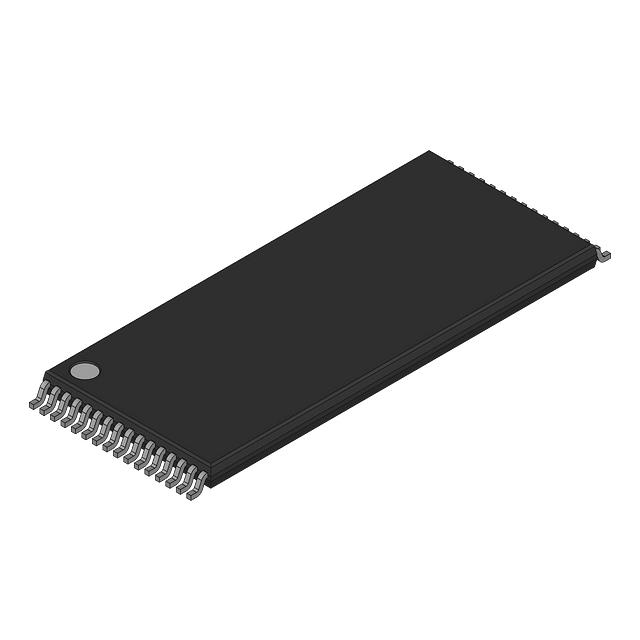

TEXAS INSTRUMENTS 多媒体放大器 TAS5720ATDAPQ1

TAS5720ATDAPQ1概述

    TAS5720A-Q1 1x25-W Digital Input Closed-Loop Automotive Class-D Audio Amplifier

    产品简介


    TAS5720A-Q1 是一款专为汽车应用设计的单声道数字输入闭环汽车级D类音频放大器。这款放大器提供了高效、低功耗的音频处理能力,广泛应用于车载紧急呼叫系统(eCall)、远程信息处理、声学车辆警报系统(AVAS)及电动汽车/混合动力电动汽车声音生成等应用领域。

    技术参数


    - 电源电压范围:AVDD:4.5 V 至 30 V,PVDD:4.5 V 至 30 V,DVDD:3 V 至 3.63 V
    - 音频性能(PVDD = 12 V,RSPK = 8 Ω,SPKGAIN[1:0] 引脚 = 00)
    - 空载噪声:69 µVrms(A-Wtd)
    - 总谐波失真加噪声(THD+N):0.02%(1 W,1 kHz)
    - 信噪比(SNR):100 dB(A-Wtd,参考 THD+N = 1%)
    - I²C地址:可编程 I²C 地址 1101100[R/W] 或 1101101[R/W]
    - 工作温度范围:-40°C 至 +125°C
    - 封装尺寸:32-Pin TSSOP,11 mm x 6.2 mm
    - 最大输出功率:25 W @ 10% THD+N(14.4 V,4 Ω)

    产品特点和优势


    TAS5720A-Q1 具备多种独特的功能和优势:
    - 温度适应性强:适用于广泛的温度范围,适合于各种极端气候条件。
    - 高效率:采用闭环架构,提高了效率并降低了功耗。
    - 灵活控制:提供硬件或软件控制模式,适应不同应用场景的需求。
    - 保护机制:集成过电流、过温及短路保护等功能,确保系统安全稳定运行。
    - 高品质音频:具有出色的音频性能指标,如低噪声、高信噪比等,满足高端音响需求。

    应用案例和使用建议


    TAS5720A-Q1 广泛应用于多个领域,如汽车远程信息处理系统(Telematics)、紧急呼叫(eCall)、声学车辆警报系统(AVAS)及电动汽车声音生成等。在实际应用中,应特别注意以下几个方面:
    - 热管理:确保良好的散热设计,以维持器件的工作温度在推荐范围内。
    - 信号完整性:保持信号传输路径的清洁和可靠,避免外部干扰。
    - 电源设计:合理设计电源电路,确保稳定的供电,特别是对于高压环境的应用。

    兼容性和支持


    TAS5720A-Q1 具有广泛的兼容性,可与其他标准数字接口设备无缝对接。同时,制造商提供了详细的技术文档、工具和软件支持,方便用户进行设计和调试。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,如过温、过流等问题。这些问题通常可以通过以下方法解决:
    - 过温保护:监控设备温度,确保在安全范围内运行。
    - 过流保护:根据应用需求设置合适的过流阈值,并及时检测和处理异常情况。

    总结和推荐


    TAS5720A-Q1 以其高性能、灵活性和可靠性成为汽车音频系统的理想选择。其卓越的音频质量和全面的安全保护功能使其在市场上具有显著的竞争优势。综上所述,我们强烈推荐这款产品用于各类需要高性能音频处理的应用场景。

TAS5720ATDAPQ1参数

参数
最大工作供电电压 26.4V
最小工作供电电压 -
THD + 噪声 0.02%@ 8Ω @ 1W
输出类型 1-Channel (Mono)
放大器类型 Class-D
最大输出功率 20*1 @ 4Ω
-3db带宽 -
音频-负载阻抗
通用封装 HTSSOP-32
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TAS5720ATDAPQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS5720ATDAPQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS5720ATDAPQ1 TAS5720ATDAPQ1数据手册

TAS5720ATDAPQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.9512
2000+ ¥ 26.266
3000+ ¥ 25.5808
库存: 2000
起订量: 1000 增量: 46
交货地:
最小起订量为:1000
合计: ¥ 26951.2
