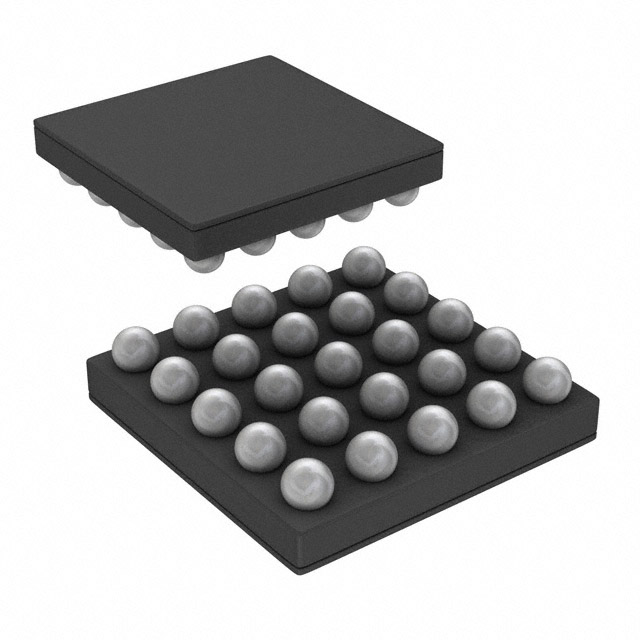

LM48520TL/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.04%@ 8Ω @ 500mW 2-Channel (Stereo) 2.4V 1.3*2 @ 8Ω 5.5V 8Ω D 类 DSBGA-25 贴片安装,黏合安装 2.49mm*2.49mm*360μm
供应商型号: LM48520TL/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM48520TL/NOPB

LM48520TL/NOPB概述

    LM48520 Boosted Stereo Class D Audio Power Amplifier 技术手册解析

    产品简介


    LM48520 是一款集成有升压转换器的高效立体声Class D音频功率放大器,适用于移动电话和其他便携式通信设备。它能为8Ω负载提供高达1W/ch的连续输出功率,并且拥有低功耗待机模式和多种增益设置,以适应不同的应用需求。此外,LM48520还集成了输出扬声器保护系统和扩频技术,有效降低电磁干扰(EMI)水平。

    技术参数


    - 输入电压范围: 2.7V 至 5.0V
    - 最大输出功率:
    - RL=8Ω, THD+N≤1%, VDD=3.3V, PV1=5.0V: 1.1 W (典型)
    - RL=8Ω, THD+N≤10%, VDD=3.3V, PV1=5.0V: 1.3 W
    - 关断电流: 0.04 μA (典型)
    - 效率: 高达78%
    - 增益设置: 可通过Gain0和Gain1引脚选择4种不同的增益设置
    - 短路保护: 内置输出短路保护机制
    - 滤波器: 无外部滤波器需求
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    1. 高效率: 最高达78%,相比传统的Class AB放大器能够延长电池寿命。
    2. 低功耗: 待机状态下仅需0.04μA的电流,非常适合电池供电设备。
    3. 无输出滤波器设计: 消除了外部滤波器的需求,减少了成本和板面积。
    4. 多种增益设置: 可通过引脚配置实现四种不同的增益设置,灵活性高。
    5. 增强的音频质量: 使用独特的扩频脉宽调制技术,降低了RF干扰和EMI。
    6. 点击和爆破抑制: 有效消除开机和关机时的音频噪音。

    应用案例和使用建议


    应用场景:
    - 手机: 移动通信设备中的音频放大
    - PDA: 掌上电脑的音频播放
    - 便携式媒体播放器: 音乐播放设备
    - 相机: 配合录音功能
    - 手持游戏设备: 游戏音效增强
    使用建议:
    - 在选择增益时,根据具体的应用需求合理选择Gain0和Gain1的配置。
    - 确保系统的电源稳定,避免因电源波动导致的音质问题。
    - 在使用过程中注意散热,尤其是在高功率输出的情况下。

    兼容性和支持


    LM48520 放大器可以与其他电子元器件和设备很好地兼容。德州仪器(TI)提供了详尽的技术支持,包括文档、设计工具和应用笔记,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 设备在启动时出现噪音
    - 解决方案: 确认Gain0和Gain1引脚的配置正确,同时检查电源电压是否稳定。
    2. 问题: 输出功率不足
    - 解决方案: 确认电源电压是否达到要求,调整增益设置,确保负载阻抗匹配。
    3. 问题: 设备在运行过程中出现过热
    - 解决方案: 适当降低输出功率,确保良好的散热条件,必要时使用外部散热片。

    总结和推荐


    LM48520是一款专为便携式设备设计的高效音频放大器,具备诸多优点,如高效率、低功耗和灵活的增益设置。其独特的设计使其非常适合于各种便携式通信设备。因此,强烈推荐该产品用于需要高质量音频输出的便携式应用场合。

LM48520TL/NOPB参数

参数
最大输出功率 1.3*2 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.4V
THD + 噪声 0.04%@ 8Ω @ 500mW
输出类型 2-Channel (Stereo)
放大器类型 D 类
长*宽*高 2.49mm*2.49mm*360μm
通用封装 DSBGA-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
