TPA6020A2RGWT

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.2%@ 3Ω @ 1W 2 Channel(Stereo) 2.5V 2.8*2 @ 3Ω 5.5V 3Ω AB 类 QFN 贴片安装 5mm*5mm*900μm
供应商型号: TPA6020A2RGWT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 TPA6020A2RGWT

TPA6020A2RGWT概述

    TPA6020A2: 2.8-W Stereo Fully Differential Audio Power Amplifier

    1. 产品简介


    TPA6020A2是一款由德州仪器(Texas Instruments)生产的2.8瓦立体声全差分音频功率放大器。它具有全差分架构,适用于笔记本电脑和个人计算设备等应用。这种设计提供了卓越的RF抗干扰能力和出色的电源抑制比(PSRR),使其成为高要求音频应用的理想选择。

    2. 技术参数


    TPA6020A2的主要技术规格如下:
    - 输出摆幅:低摆幅为0.42 V,高摆幅为3.1 V。
    - 电源电压范围:2.5 V至5.5 V。
    - 功耗:最大功耗为2.99 W,最大热阻为23.98 mW/°C。
    - 电源抑制比(PSRR):-80 dB。
    - 输入电压范围:-0.3 V至VDD + 0.3 V。
    - 输出总谐波失真加噪声(THD+N):典型值为0.05%,最大值为0.20%。
    - 启动时间:27毫秒。
    - 工作温度范围:-40°C 至 85°C。

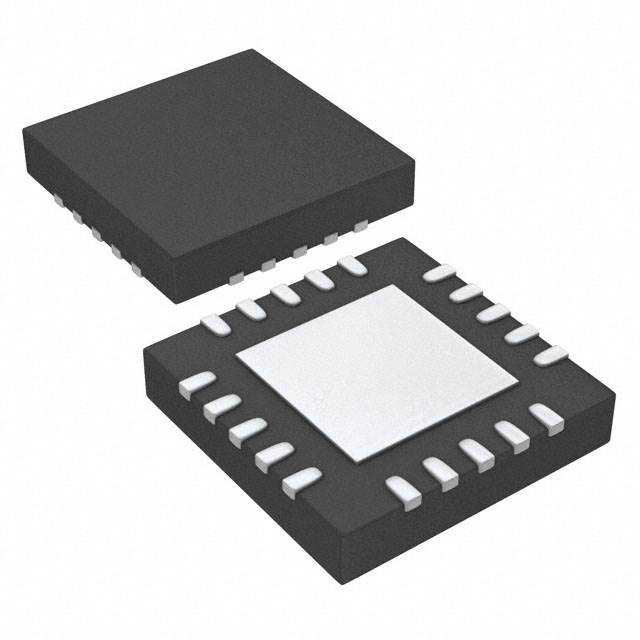

    - 封装形式:20针QFN封装。

    3. 产品特点和优势


    TPA6020A2具有以下几个独特的优势:
    - 全差分架构:有助于提高RF抗干扰能力。
    - 低交叉失真:典型值达到-100 dB。
    - 快速启动:启动时间仅需27毫秒。
    - 集成反馈电阻:减少外部元件数量,简化电路设计。
    - 高电源抑制比(PSRR):可实现更好的电源管理。
    - 简易配置:左右通道独立控制,便于用户进行灵活设置。

    4. 应用案例和使用建议


    TPA6020A2广泛应用于个人电脑、平板电脑、液晶电视等设备中,特别是在需要高性能音频输出的应用中。例如,在笔记本电脑中,该放大器可以显著提升音质,同时保持低功耗和紧凑的设计。
    使用建议:
    - 确保每个VDD引脚都有独立的去耦电容以减少电源噪声。
    - 使用全差分输入信号可以进一步增强信号质量。
    - 避免过载,确保负载电阻符合设计规范,以保证最佳性能。

    5. 兼容性和支持


    TPA6020A2可与其他多种音频处理芯片和系统一起使用。德州仪器提供详尽的技术文档和支持,确保用户能够高效地利用这一产品。此外,公司还提供了评估模块(Evaluation Modules),方便开发者进行测试和验证。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及相应的解决方法:
    - 问题:电源电流异常高。
    - 解决方案:检查是否有短路现象,确保负载电阻符合设计要求。

    - 问题:启动时存在明显的“咔嚓”声。
    - 解决方案:增加旁路电容的容量,或者适当延长启动时间。

    - 问题:电源抑制比不足。
    - 解决方案:确认所有连接正确无误,特别是去耦电容的连接情况。

    7. 总结和推荐


    综上所述,TPA6020A2是一个高性价比且性能优良的音频功率放大器,适用于各种便携式音频设备。其独特的全差分架构、低功耗和良好的RF抗干扰能力使其在市场上具备很强的竞争力。对于追求高品质音频输出的应用来说,TPA6020A2无疑是一个值得推荐的选择。

TPA6020A2RGWT参数

参数
输出类型 2 Channel(Stereo)
放大器类型 AB 类
最大输出功率 2.8*2 @ 3Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.5V
THD + 噪声 0.2%@ 3Ω @ 1W
长*宽*高 5mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPA6020A2RGWT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA6020A2RGWT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA6020A2RGWT TPA6020A2RGWT数据手册

TPA6020A2RGWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
