TPA3129D2DAP

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.1%@ 4Ω @ 15W 2-Channel (Stereo) 4.5V 30*2 @ 8Ω 26V 8Ω D 类 HTSSOP-32 贴片安装
供应商型号: TPA3129D2DAP
供应商: 国内现货
标准整包数: 1000

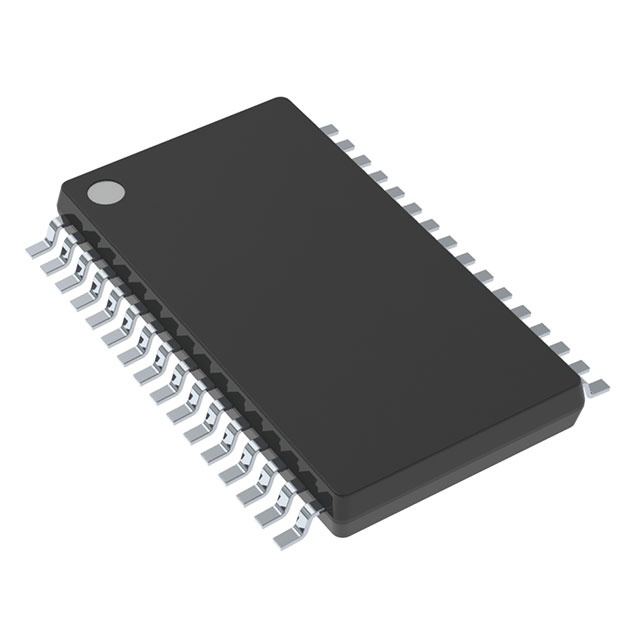

TEXAS INSTRUMENTS 多媒体放大器 TPA3129D2DAP

TPA3129D2DAP概述

    TPA3128D2 和 TPA3129D2 音频放大器技术手册

    产品简介


    TPA3128D2 和 TPA3129D2 是由德州仪器(Texas Instruments)生产的高性能音频放大器,适用于多种音频应用。它们支持多种输出配置,例如立体声桥接负载(BTL)模式下的2 × 30 W 或2 × 15 W 功率输出。这些放大器专为蓝牙/无线扬声器、条形音箱、迷你微组件音响、LCD/LED电视及家庭影院系统设计。

    技术参数


    - 输入电压范围:4.5V 至 26V
    - 开关频率:300 kHz 至 1.2 MHz
    - 电源模式:单电源和双电源模式
    - 功率效率:超过90%
    - 保护功能:过电压、欠电压、过温、直流检测及短路保护
    - 工作温度范围:-40°C 至 85°C
    - 封装尺寸:11.00 mm × 6.20 mm
    - 热阻参数:结点到环境热阻 22 °C/W

    产品特点和优势


    - 低空载损耗:支持延长电池寿命,特别是对于便携式音频设备。
    - 高效能:无需外部散热器即可实现高功率输出。
    - 同步能力:支持多设备间的同步操作。
    - 保护电路:具备过压、欠压、过温等多种保护机制,确保设备安全运行。
    - 可编程功率限制:可根据需求调整最大输出功率。

    应用案例和使用建议


    应用案例:
    - 蓝牙/无线扬声器:TPA3128D2 和 TPA3129D2 能够为这类设备提供高效的音频输出,确保音质的同时降低功耗。
    - 条形音箱:在家庭娱乐环境中,能够提供高质量的环绕声音效。
    使用建议:
    - 合理选择电源模式:根据具体应用场景选择合适的电源模式,以获得最佳性能。
    - 适当布局电源电路:遵循手册中的布局指南,确保电源的稳定供应和高效转换。

    兼容性和支持


    - 兼容性:该产品能够与其他电子元器件或设备良好配合使用,具体请参考官方文档。
    - 技术支持:德州仪器提供了详尽的技术文档和支持资源,用户可以通过其社区平台获取帮助。

    常见问题与解决方案


    - 问题1:设备启动时出现异常噪音。
    - 解决方案:检查连接线路是否有虚焊或松动情况,确保所有接口正确无误。
    - 问题2:设备过热保护触发。
    - 解决方案:检查散热措施是否到位,确认负载条件未超出规定范围。

    总结和推荐


    TPA3128D2 和 TPA3129D2 高效、可靠且功能多样,是音频放大领域的优秀选择。无论是在便携式设备还是家庭娱乐系统中,都能发挥出色表现。强烈推荐在相关项目中使用此系列芯片。

TPA3129D2DAP参数

参数
音频-负载阻抗
最大工作供电电压 26V
最小工作供电电压 4.5V
THD + 噪声 0.1%@ 4Ω @ 15W
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 30*2 @ 8Ω
-3db带宽 -
11.1mm(Max)
6.2mm(Max)
1.05mm(Max)
通用封装 HTSSOP-32
安装方式 贴片安装
零件状态 在售
包装方式 管装
