首页  >  产品百科  >  LM380N

LM380N

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.2%@ 8Ω 1-Channel (Mono) 10V 2.5*1 @ 8Ω 22V 8Ω Class-AB PDIP-14 通孔安装 19.05mm(长度)*6.35mm(宽度)
供应商型号: MIK-LM380N
供应商: 海外现货
标准整包数: 1

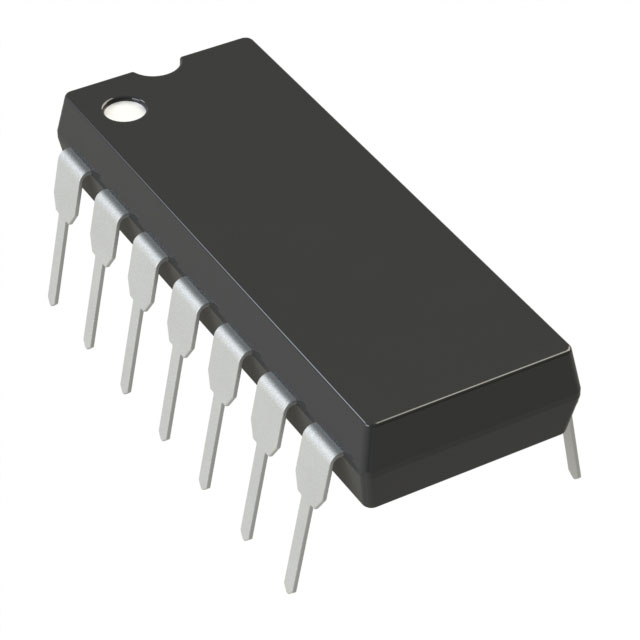

TEXAS INSTRUMENTS 多媒体放大器 LM380N

LM380N概述

    LM380 2.5W Audio Power Amplifier

    1. 产品简介


    产品类型:LM380是一款专为消费类音频应用设计的功率音频放大器。
    主要功能:
    - 高达2.5W的输出功率。
    - 固定电压增益为50dB。
    - 低静态电源电流,仅为0.13W(VS=18V)。
    - 独特的输入级允许接地参考输入信号。
    - 自动对称输出到一半供电电压。
    - 低失真和高输入阻抗。
    应用领域:
    - 简易唱机放大器。
    - 电话间系统。
    - 线路驱动器。
    - 教学机器输出。
    - 报警器。
    - 超声波驱动器。
    - 电视音响系统。
    - AM/FM收音机。
    - 小型伺服驱动器。
    - 电源转换器等。

    2. 技术参数


    | 参数 | 规格 |

    | 供电电压范围 | 10V-22V |
    | 静态电源电流 | 7-25mA |
    | 输出功率 | 2.5W (RL=8Ω, THD=3%) |
    | 增益范围 | 40-60 V/V |
    | 输入电阻 | 150kΩ |
    | 总谐波失真 | <0.2% |
    | 电源抑制比 | 38dB |
    | 工作频率范围 | 100kHz |
    | 最大峰值电流 | 1.3A |

    3. 产品特点和优势


    - 宽供电电压范围:可承受10V到22V的供电电压,适用于多种应用场景。
    - 低静态功耗:静态电流低至0.13W,适合长时间工作。
    - 高电流能力:能提供高达1.3A的峰值电流,适合驱动大型扬声器。
    - 自适应对称输出:输出自动对称于电源电压的一半,提高了稳定性。
    - 低失真:低至0.2%的总谐波失真,确保音频质量。
    - 高输入阻抗:150kΩ的输入阻抗,保证信号传输的稳定性。

    4. 应用案例和使用建议


    - 唱机放大器:适用于需要低成本高效率的简易唱机放大器。
    - 电话间系统:提供稳定的声音传输,适合教学和办公环境。
    - 报警器:高电流能力和低失真特性使其适合用于紧急情况下的声音报警。
    - 电源转换器:可以作为小型伺服驱动器的一部分,实现高效的能量转换。
    使用建议:
    - 为了提高散热效果,建议使用散热片连接到LM380的引脚。
    - 确保正确的电源滤波,建议在引脚1上使用0.47μF的旁路电容。

    5. 兼容性和支持


    - 兼容性:与标准双列直插封装(DIP)兼容,易于安装。
    - 支持服务:TI提供了丰富的技术支持文档和在线论坛,以帮助用户解决常见的设计问题。

    6. 常见问题与解决方案


    - 问题:电源电压过高会导致器件损坏。
    解决办法:确保供电电压在10V到22V之间。
    - 问题:设备过热。
    解决办法:增加散热措施,如安装散热片。
    - 问题:音频失真严重。
    解决办法:检查旁路电容是否正确放置,确保电路板上的布线合理。

    7. 总结和推荐


    总结:LM380音频功率放大器以其宽供电电压范围、低静态功耗和高电流能力,适用于各种音频应用场合。低失真和高输入阻抗的特点使其在音质方面表现出色。同时,其独特的输入级和自动对称输出功能使其易于使用且稳定可靠。
    推荐:鉴于其优异的性能和广泛的应用场景,LM380音频功率放大器是一个值得推荐的产品,特别适合那些寻求高性价比音频解决方案的设计者和制造商。

LM380N参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 22V
最小工作供电电压 10V
THD + 噪声 0.2%@ 8Ω
输出类型 1-Channel (Mono)
放大器类型 Class-AB
最大输出功率 2.5*1 @ 8Ω
长*宽*高 19.05mm(长度)*6.35mm(宽度)
通用封装 PDIP-14
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

LM380N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM380N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM380N LM380N数据手册

LM380N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.2556 ¥ 10.5216
400+ $ 1.2137 ¥ 10.1704
库存: 15
起订量: 248 增量: 25
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
