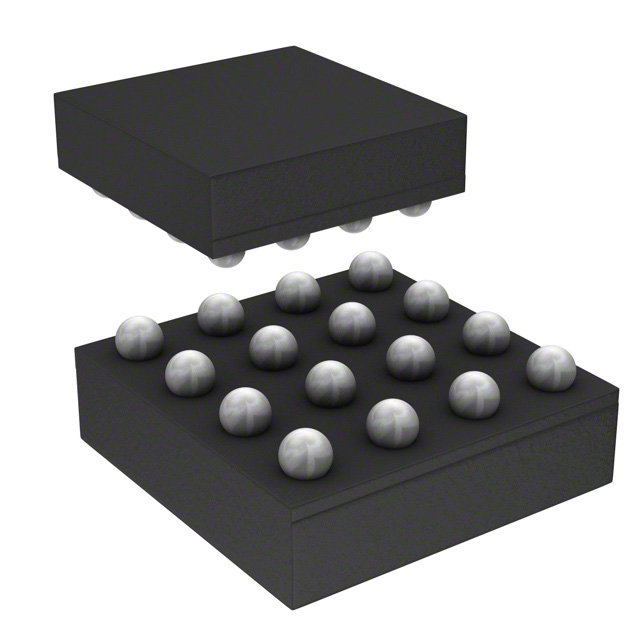

TPA2012D2YZHR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.14%@ 8Ω @ 1W 2-Channel (Stereo) 2.5V 2.1*2 @ 4Ω 5.5V 4Ω D 类 BGA 贴片安装 2.3mm*2.3mm*480μm
供应商型号: TPA2012D2YZHR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 TPA2012D2YZHR

TPA2012D2YZHR概述

    TPA2012D2 2.1-W/Channel Stereo Filter-Free Class-D Audio Power Amplifier

    1. 产品简介


    TPA2012D2 是一款由德州仪器(Texas Instruments)生产的立体声音频放大器,属于Class-D类(数字)音频功率放大器。它具有无滤波器设计,旨在提供高效率、低功耗和紧凑封装。TPA2012D2 主要用于无线或蜂窝手机、便携式DVD播放器、笔记本电脑、便携式收音机、便携式游戏设备及教育玩具等领域。

    2. 技术参数


    TPA2012D2 的技术规格如下:
    - 输出功率:
    - WQFN 包装:2.1 W/Ch 到 4 Ω (5 V),1.4 W/Ch 到 8 Ω (5 V),720 mW/Ch 到 8 Ω (3.6 V)
    - DSBGA 包装:1.2 W/Ch 到 4 Ω (5 V)(热限制),1.3 W/Ch 到 8 Ω (5 V),720 mW/Ch 到 8 Ω (3.6 V)
    - 支持电气特性:
    - 电源电压范围:2.5 V 至 5.5 V
    - 开关频率:250 kHz 至 350 kHz
    - 增益可选:6 dB、12 dB、18 dB 和 24 dB
    - 工作环境:
    - 推荐操作温度范围:-40°C 至 85°C
    - 绝对最大温度范围:-65°C 至 150°C

    3. 产品特点和优势


    TPA2012D2 拥有多种优势:
    - 只需要两个外部组件即可运行
    - 高 PSRR(电源抑制比)
    - 快速启动时间(3.5 毫秒)
    - 短路和过热保护
    - 两种不同尺寸的紧凑封装:微型 DSGBA(2.01mm × 2.01mm)和薄型 WQFN(4mm × 4mm)

    4. 应用案例和使用建议


    TPA2012D2 在以下应用场景中表现出色:
    - 无线或蜂窝手机:适用于要求高效率和紧凑尺寸的应用。
    - 便携式 DVD 播放器:需要小巧且能处理高音质输出的应用。
    - 便携式游戏设备:对于小型手持设备,TPA2012D2 可以提供良好的音效输出。
    使用建议:
    - 在高电流情况下(例如长时间播放大音量音乐),考虑使用散热板或增加散热器来避免过热。
    - 确保外部组件正确选择以满足所需的工作条件。

    5. 兼容性和支持


    TPA2012D2 可与其他标准音频设备兼容。德州仪器提供了详细的技术文档和支持服务,帮助用户进行设计和故障排除。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:设备不工作
    - 解决方案:检查电源电压和接地连接,确保所有连接正确无误。

    - 问题:输出音质不佳
    - 解决方案:检查外部组件的选择,特别是电容和电阻,确保它们符合规格。

    - 问题:发热严重
    - 解决方案:确保电路板具备足够的散热能力,或者增加外部散热措施如散热片或风扇。

    7. 总结和推荐


    TPA2012D2 是一款非常适合便携式音频设备的理想选择。它的紧凑设计、高效性能和多功能性使其成为各种应用场景中的可靠解决方案。综合其优势和广泛的适用性,强烈推荐在便携式电子产品中使用 TPA2012D2。

TPA2012D2YZHR参数

参数
THD + 噪声 0.14%@ 8Ω @ 1W
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 2.1*2 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.5V
长*宽*高 2.3mm*2.3mm*480μm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

TPA2012D2YZHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA2012D2YZHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA2012D2YZHR TPA2012D2YZHR数据手册

TPA2012D2YZHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.8114
2000+ ¥ 3.7145
3000+ ¥ 3.6176
库存: 4000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3811.4
