LM4950TS

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 音频放大器, TO-263封装, 类型:音频功率放大器, 10引脚, 3.1W最大功率
供应商型号: LM4950TS
供应商: 国内现货
标准整包数: 1000

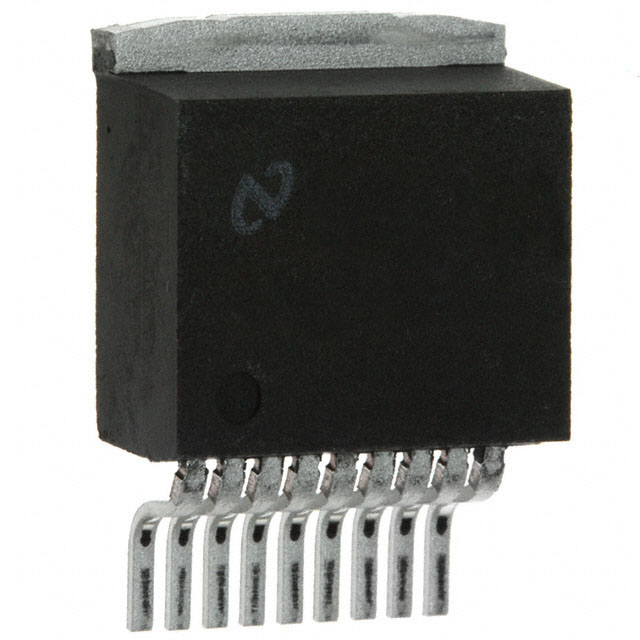

TEXAS INSTRUMENTS 多媒体放大器 LM4950TS

LM4950TS概述

    LM4950 Boomer™ Audio Power Amplifier 技术手册

    1. 产品简介


    LM4950 是一款专为平板显示器和电视机等高要求应用设计的双音频功率放大器。它能够以小于1% THD+N的失真向4Ω单端负载输出每通道3.1W的音频功率,或者以小于10% THD+N的失真向8Ω负载输出7.5W的单声道BTL功率。这款放大器特别适用于需要高功率和小尺寸的应用场合。

    2. 技术参数


    - 输出功率:
    - 单声道 BTL 模式:12V 供电下,输出功率为7.5W(10% THD+N)。
    - 立体声模式:12V 供电下,输出功率为3.1W(1% THD+N)。
    - 电流消耗:
    - 待机电流:40μA(典型值)。
    - 工作电流:16mA(典型值)。
    - 热保护:
    - 内置热关断保护电路。

    - 工作温度范围:
    - -40°C 至 85°C。
    - 供电电压范围:
    - 9.6V 至 16V。

    3. 产品特点和优势


    LM4950 音频功率放大器具有以下显著特点:
    - 低功耗:待机电流仅为40μA,极大地降低了功耗。
    - 内置保护电路:具备短路保护和内部热关断保护功能,确保长时间稳定运行。
    - 噪声抑制:先进的弹响噪声消除电路,避免开机和关机时的噪音干扰。
    - 灵活配置:可通过外部增益设置电阻进行配置,以满足不同的应用场景需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 平板显示器:利用其大功率输出和低功耗特性,提升音质体验。
    - 电视:用于高质量音频播放。
    - 计算机声卡:提供清晰的音频输出。
    - 使用建议:
    - 在选择外部元件时,需注意滤波电容的选择以确保信号的质量。
    - 考虑到其低功耗特性,在便携设备中使用时可进一步延长电池寿命。
    - 建议在高温环境下使用时,通过增加散热片来降低内部温度,从而提高可靠性。

    5. 兼容性和支持


    LM4950 可与其他常见的电子元件和设备无缝兼容,适用于多种应用场景。厂商提供了详细的技术文档和支持服务,确保用户在使用过程中遇到问题时能够得到及时帮助。

    6. 常见问题与解决方案


    - 问题:如何最小化开机和关机时的噪声?
    - 解决方案:使用LM4950内置的弹响噪声消除电路,并确保正确的接线方式。

    - 问题:在高温环境下如何保证可靠运行?
    - 解决方案:使用散热片,并根据具体工作环境选择合适的散热措施。

    7. 总结和推荐


    LM4950 是一款高性价比、多功能的音频功率放大器,适用于多种高要求应用场景。其低功耗、强大的保护机制和出色的音质表现使其在市场上具有很强的竞争力。因此,强烈推荐使用该产品。

LM4950TS参数

参数
最小工作供电电压 9.6V
THD + 噪声 0.05%@ 4Ω @ 2.5W
输出类型 1-Channel (Mono) or 2-Channel (Stereo)
放大器类型 AB 类
最大输出功率 7.5*1 @ 8Ω,3.1*2 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 16V
长*宽*高 10.16mm(长度)*8.69mm(宽度)
通用封装 TO-263-9
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM4950TS厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4950TS数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4950TS LM4950TS数据手册

LM4950TS封装设计

查看详情并下载
Symbol
Footprint
3D Model
