INA213AIRSWR

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 65μA 400mV/μs 80KHz 100dB 1 26V 5μV 28μA QFN 贴片安装,黏合安装
供应商型号: 14M-INA213AIRSWR
供应商: 云汉优选
标准整包数: 1

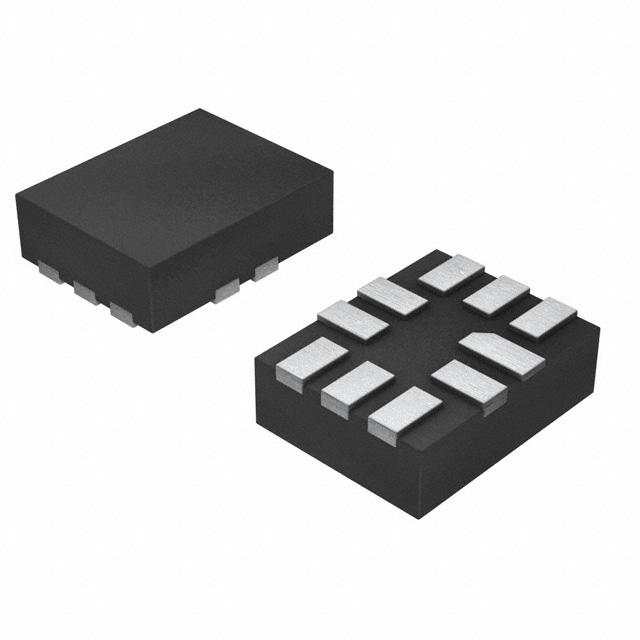

TEXAS INSTRUMENTS 特殊用途放大器 INA213AIRSWR

INA213AIRSWR概述

    电子元器件技术手册:INA21x系列电流检测放大器

    1. 产品简介


    INA21x系列是一种电压输出、双向零漂移电流检测放大器(也称为电流感测放大器),广泛应用于过流保护、系统优化的精密电流测量以及闭环反馈电路中。这些器件能够在从-0.3V到26V的共模电压范围内检测分流电阻上的压降,无论供电电压如何。该系列产品提供六种固定增益:50V/V、75V/V、100V/V、200V/V、500V/V或1000V/V。

    2. 技术参数


    - 工作电压范围: 2.7V至26V
    - 最大差分输入电压: ±26V
    - 共模输入电压范围:
    - 版本A: GND - 0.3V 至 26V
    - 版本B: GND - 0.1V 至 26V
    - 版本C: GND - 0.1V 至 26V
    - 参考电压输入范围: GND - 0.3V 至 (V+) + 0.3V
    - 最大输出电压: (V+) - 0.3V 至 (V+) + 0.3V
    - 输入电流限制: 5mA
    - 绝对最大额定值:
    - 电源电压 (V+): 26V
    - 环境温度 (TA): -55°C 至 150°C
    - 结温 (Tj): 150°C
    - 存储温度 (Tstg): -65°C 至 150°C

    3. 产品特点和优势


    - 宽共模电压范围: -0.3V至26V
    - 低偏置电压: 最大±35μV(适用于INA210版本)
    - 精度:
    - 增益误差(在温度范围内最大值):
    - 版本C: ±0.5%
    - 版本A/B: ±1%
    - 最大温度漂移:
    - 偏置电压: 0.5μV/°C
    - 增益: 10ppm/°C
    - 可选增益: 50V/V、75V/V、100V/V、200V/V、500V/V 或 1000V/V
    - 静态电流: 最大100μA

    4. 应用案例和使用建议


    INA21x系列电流检测放大器广泛应用于笔记本电脑、手机、电信设备、电源管理和电池充电等领域。根据手册提供的应用信息,以下是一些典型应用实例和使用建议:
    - 笔记本电脑: 用于监控电池充电状态和系统电流。
    - 手机: 用于实现快速准确的电流测量,以提高能源效率。
    - 电信设备: 用于过流保护和负载平衡控制。
    使用建议:
    - 在使用INA21x系列时,确保参考电压(Vref)设置正确,以便获得准确的测量结果。
    - 确保电路设计符合器件的最大额定值要求,避免过压损坏。

    5. 兼容性和支持


    INA21x系列电流检测放大器采用SC70和UQFN两种封装形式,均提供了高可靠性和紧凑的设计。制造商提供全面的技术支持和文档资源,包括数据手册、应用指南和软件工具。

    6. 常见问题与解决方案


    - 问题: 设备出现不稳定的输出电压。
    - 解决方案: 检查参考电压(Vref)是否设置正确,确保所有连接点没有虚焊或松动。
    - 问题: 输出信号异常。
    - 解决方案: 验证输入电压和电流是否在规定范围内,检查电路板是否有外部干扰。

    7. 总结和推荐


    INA21x系列电流检测放大器凭借其宽广的工作电压范围、高精度和多种可选增益,成为了在多种应用场景中理想的电流检测解决方案。尤其适合需要高精度和稳定性的应用场景。综合考虑其性能指标、应用范围和支持服务,强烈推荐使用INA21x系列电流检测放大器。

INA213AIRSWR参数

参数
典型增益带宽 80KHz
电流 - 输入偏置 28μA
Vos - 输入偏置电压 5μV
最大工作供电电压 26V
-3db带宽 -
典型供电电流 65μA
每个通道的输出电流 -
典型压摆率 400mV/μs
CMRR - 共模抑制比 100dB
最小工作供电电压 -
通道数量 1
1.85mm(Max)
1.45mm(Max)
500μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INA213AIRSWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA213AIRSWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS INA213AIRSWR INA213AIRSWR数据手册

INA213AIRSWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.579
10+ ¥ 3.2526
30+ ¥ 2.5474
100+ ¥ 2.2526
300+ ¥ 2.1684
3000+ ¥ 2.1053
库存: 499
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.57
直接购买
加入购物车
