TPA3118D2DAPR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.1%@ 4Ω @ 25W 2-Channel (Stereo) 4.5V 30*2 @ 8Ω 26V 8Ω D 类 HTSSOP-32 贴片安装
供应商型号: 26M-TPA3118D2DAPR
供应商: 云汉优选
标准整包数: 1

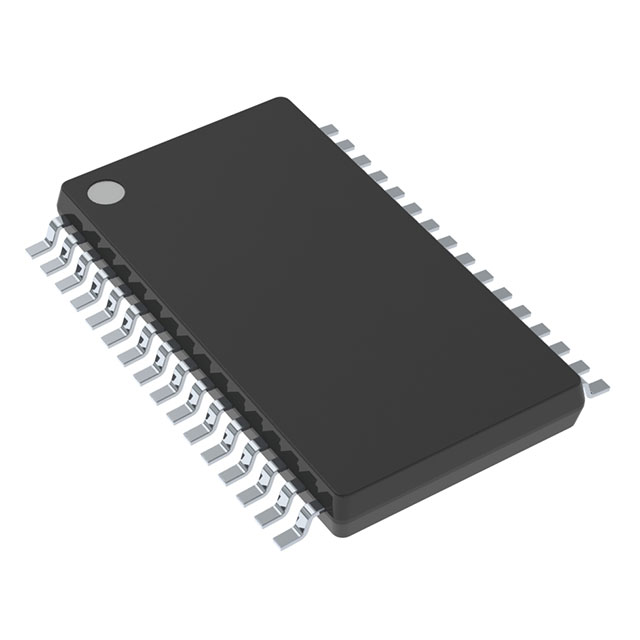

TEXAS INSTRUMENTS 多媒体放大器 TPA3118D2DAPR

TPA3118D2DAPR概述

    TPA3116D2 技术手册解析

    1. 产品简介


    TPA3116D2 是一款高性能、低功耗的无滤波器立体声放大器系列,专为驱动高保真音响系统设计。它适用于多种输出配置,具有高效的 Class-D 放大技术和 AM 干扰规避功能。该产品可以用于小型多媒体组件、扬声器条、汽车音响后装市场及消费音频应用中。

    2. 技术参数


    - 电压范围: 4.5 V 至 26 V
    - 输出功率:
    - TPA3116D2: 2 x 50 W (4Ω BTL 负载 @ 21V)
    - TPA3118D2: 2 x 30 W (8Ω BTL 负载 @ 24V)
    - TPA3130D2: 2 x 15 W (8Ω BTL 负载 @ 15V)
    - 效率: >90%
    - 开关频率: 高达 1.2 MHz
    - 输入阻抗: 高输入阻抗,适用于差分和单端输入
    - 温度范围: -40°C 至 85°C
    - 热保护: 过压、欠压、过温、DC 检测和短路保护

    3. 产品特点和优势


    - 高效 Class-D 操作: 采用高级调制方案,实现高达 90% 的电源效率。
    - AM 干扰规避: 多种切换频率选项,可避免 AM 干扰。
    - 同步功能: 可以与多个设备同步,支持主从模式设置。
    - 集成保护电路: 包括过压、欠压、过温、直流检测和短路保护。
    - 封装形式: DAD (32-Pin HTSSOP) 和 DAP (32-Pin HTSSOP),支持热增强。

    4. 应用案例和使用建议


    应用案例:
    - 小型多媒体组件
    - 扬声器条
    - 汽车音响后装市场
    - CRT 电视
    - 消费音频应用
    使用建议:
    - 在使用过程中要注意散热管理,特别是在高功率运行时,合理布置散热片。
    - 使用陶瓷电容进行退耦处理,提高系统的稳定性和可靠性。
    - 注意不同型号之间的输出配置差异,在具体应用中选择合适的型号。

    5. 兼容性和支持


    - 兼容性: TPA3116D2 系列可以与多种电子设备兼容,如 AM/FM 调谐器、CD/MP3 播放器等。
    - 技术支持: 提供全面的技术文档和支持资源,包括应用指南、用户手册和在线社区支持。

    6. 常见问题与解决方案


    - Q: 如何避免过温问题?
    - A: 设置合理的电源电压和负载,同时确保散热良好。利用内置的过温保护机制来防止过热。
    - Q: 如何调整功率限制?
    - A: 通过调节 PLIMIT 引脚上的电阻值来设置功率限制。直接连接到 GVDD 则没有功率限制。
    - Q: 如何同步多台设备?
    - A: 通过设定 GAIN/SLV 引脚的状态为“主”或“从”,然后使用 SYNC 引脚来实现设备间的同步。

    7. 总结和推荐


    TPA3116D2 系列放大器在高效、可靠性和应用多样性方面表现出色,特别适合需要高保真音频输出的场合。其高效率、AM 干扰规避能力和强大的保护机制使其在市场上具备很强的竞争优势。对于需要高品质音频输出的应用,强烈推荐使用此系列产品。

TPA3118D2DAPR参数

参数
THD + 噪声 0.1%@ 4Ω @ 25W
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 30*2 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 26V
最小工作供电电压 4.5V
11.1mm(Max)
6.2mm(Max)
1.2mm(Max)
通用封装 HTSSOP-32
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

TPA3118D2DAPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA3118D2DAPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA3118D2DAPR TPA3118D2DAPR数据手册

TPA3118D2DAPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.448
10+ ¥ 3.3366
50+ ¥ 3.2987
100+ ¥ 3.1492
500+ ¥ 3.061
库存: 2180
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.44
