TAS5602DCA

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.04% 2-Channel(Stereo)/4 Channel(Quad) 10V 20*2 @ 8Ω,19*4 @ 4Ω 26V 8Ω D 类 HTSSOP-56 贴片安装 14mm*6.1mm*1.15mm
供应商型号: TAS5602DCA
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 TAS5602DCA

TAS5602DCA概述


    产品简介


    TAS5602数字放大器
    TAS5602是一款高效率的20W(每通道)单端(SE)或桥接负载(BTL)数字功率放大器,适用于平板电视、后投影电视和CRT电视等消费音频应用。该产品主要用于驱动4Ω到8Ω的扬声器负载,同时提供了过电压、欠电压、过热等保护功能,确保在恶劣环境下也能稳定运行。

    技术参数


    - 电源电压:输入电压范围为10V至26V,数字参考电压DVDD范围为3V至4.2V。
    - 输出功率:在BTL模式下可提供2×20W的输出功率,在SE模式下可提供4×10W的输出功率。
    - 负载阻抗:在BTL模式下可承受8Ω的负载阻抗,在SE模式下可承受4Ω的负载阻抗。
    - 热关断温度:150℃时自动关断,热警告阈值为125℃。

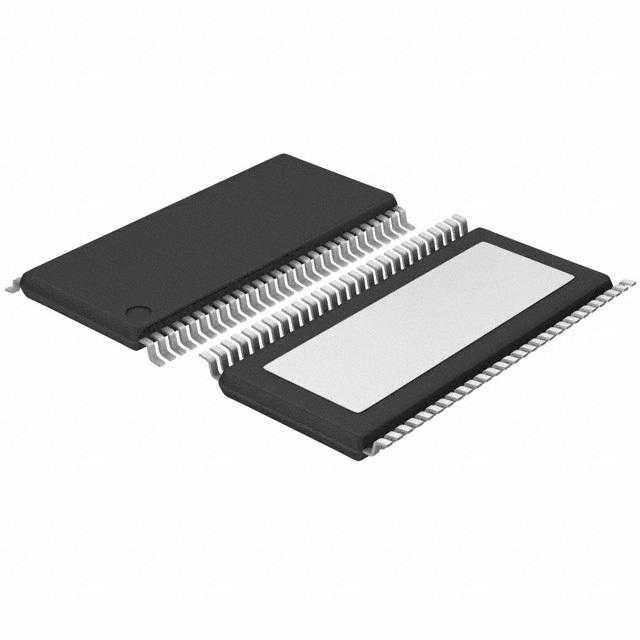

    - 封装类型:DCA(56针HTTSOP),热增强型封装。
    - 工作环境温度范围:TA范围为-40℃到85℃,TJ范围为-40℃到150℃。
    - 开关频率:PWM输入信号频率范围为200kHz至400kHz。

    产品特点和优势


    - 高效能:采用闭环功率级架构,效率极高,无需外部散热片。
    - 多功能配置:支持多种输出配置,包括单端和桥接负载输出模式。
    - 自保护机制:集成过压、欠压、过温及短路保护功能,同时具备热警告输出功能。
    - 快速响应:快速响应时间,开关时间小于1毫秒,保证了良好的音质表现。
    - 低功耗:启动电流和工作电流均较低,有利于延长电池寿命。

    应用案例和使用建议


    应用案例:在平板电视中,TAS5602可以作为内置音频处理模块,用于处理播放视频时的声音效果。此外,在汽车音响系统中也可以看到它的身影,尤其是在高功率输出需求的场景下。
    使用建议:
    - 在安装时要确保电源和地线正确连接,以避免电压波动对产品的影响。
    - 配置电路时应考虑热管理和保护电路的设计,以提高系统的可靠性和稳定性。
    - 注意散热设计,特别是对于高负载情况下的连续工作,应提供足够的散热措施以防止过热。

    兼容性和支持


    - 兼容性:TAS5602与其他标准数字音频处理器兼容,可轻松实现音频信号的传递和处理。
    - 技术支持:Texas Instruments提供了详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的各种问题。此外,还提供参考设计以加速产品开发过程。

    常见问题与解决方案


    - 问题:设备启动时出现异常声音。
    - 解决方案:检查PWM输入信号是否正常,确认DVDD供电电压是否稳定。若无误,则尝试重新烧录固件。

    - 问题:设备在使用过程中突然停止工作。
    - 解决方案:检查设备是否因过热而触发保护机制。此时应关闭设备并检查散热系统,确保没有堵塞或损坏。

    总结和推荐


    总结:TAS5602凭借其高效的数字音频处理能力和强大的自我保护机制,在各类消费音频应用中表现优异。无论是在电视还是汽车音响系统中,它都能提供卓越的音质体验。
    推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐在需要高性能音频处理和良好热管理的应用中使用TAS5602。对于开发团队而言,选择TAS5602不仅可以简化设计流程,还能大大提升产品的市场竞争力。

TAS5602DCA参数

参数
最大工作供电电压 26V
最小工作供电电压 10V
THD + 噪声 0.04%
输出类型 2-Channel(Stereo)/4 Channel(Quad)
放大器类型 D 类
最大输出功率 20*2 @ 8Ω,19*4 @ 4Ω
-3db带宽 -
音频-负载阻抗
长*宽*高 14mm*6.1mm*1.15mm
通用封装 HTSSOP-56
安装方式 贴片安装
零件状态 在售
包装方式 管装

TAS5602DCA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS5602DCA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS5602DCA TAS5602DCA数据手册

TAS5602DCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 34.4442
2000+ ¥ 33.5685
3000+ ¥ 32.6928
库存: 2000
起订量: 1000 增量: 35
交货地:
最小起订量为:1000
合计: ¥ 34444.2
