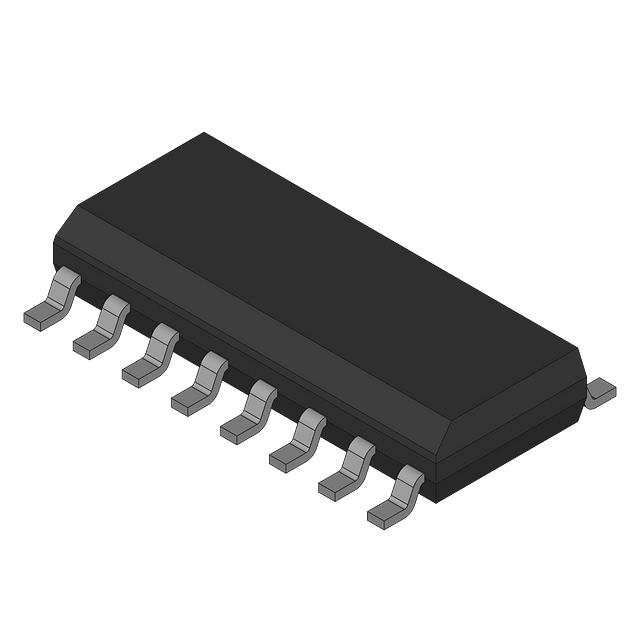

OPA3355UA

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Rail to Rail 3V ±2.75V,5.5V 450MHz Voltage Feedback SOIC-14 贴片安装 8.65mm*3.91mm*1.58mm
供应商型号: OPA3355UA
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 OPA3355UA

OPA3355UA概述

    电子元器件技术手册:OPA355高速CMOS运算放大器

    1. 产品简介


    产品类型:OPA355系列为高速视频处理和广泛带宽应用设计的CMOS运算放大器。该系列产品具有高带宽、低噪声、卓越的视频性能及热关断保护功能。
    主要功能:
    - 高速视频处理和通信
    - 单一或双电源供电范围2.5V至5.5V
    - 同相和反相输入,支持轨到轨输出
    - 包含数字关断(使能)功能
    - 支持单通道(SOT-23-6 和 SO-8)、双通道(VSSOP-10)和三通道(TSSOP-14 和 SO-14)版本
    应用领域:
    - 视频处理
    - 超声波
    - 光纤网络及可调激光器
    - 光电二极管跨阻放大器
    - 模拟数字转换器(ADC)输入缓冲器
    - 数模转换器(DAC)输出放大器
    - 条码扫描仪
    - 通信设备

    2. 技术参数


    基本参数:
    - 增益带宽积:450MHz
    - 带宽:200MHz
    - 输入偏置电流:3pA
    - 关闭电流:3.4μA
    - 输入偏移电压:±2mV
    - 噪声密度:5.8nV/√Hz (f = 1 MHz)
    工作条件:
    - 工作温度范围:-40°C 至 +125°C
    - 电源电压范围:2.7V 至 5.5V
    性能参数:
    - 差分增益误差:0.02%
    - 差分相位误差:0.05°
    - 开环增益:84dB 至 92dB (25°C)
    - 输出摆幅:轨到轨输出,100mV内
    - 噪声:5.8nV/√Hz (f = 1 MHz)
    - 共模抑制比(CMRR):66dB 至 80dB
    - 斜率速率:300V/μs (上升),-360V/μs (下降)
    电气特性:
    - 输入阻抗:1TΩ || 1.5pF (差分),1TΩ || 1.5pF (共模)
    - 谐波失真:-81dBc (二次谐波),-93dBc (三次谐波)

    3. 产品特点和优势


    独特功能:
    - 高带宽:450MHz增益带宽积,支持高速视频处理
    - 低噪声:5.8nV/√Hz,适合高精度信号放大
    - 卓越视频性能:具备0.02%的差分增益误差和0.05°的差分相位误差
    - 低功耗:关闭状态下功耗仅为3.4μA
    - 多功能输入输出配置:支持多种封装形式,便于不同应用场景选择
    市场竞争力:
    - 在高端视频处理和通信设备中表现出色,尤其是在需要高动态范围和低噪声的应用场合。
    - 多样化的封装选项和广泛的适用温度范围,使其适用于各种严苛环境。

    4. 应用案例和使用建议


    应用案例:
    - 在视频信号处理中,OPA355可以实现高质量的视频放大和滤波功能,确保视频信号不失真。
    - 在光纤网络和激光器应用中,其宽广的带宽有助于提高信号传输的稳定性。
    使用建议:
    - 选择合适的电源电压以保证最佳性能。
    - 注意散热管理,特别是在高负载条件下。
    - 使用推荐的封装并遵循布局指南以减少电磁干扰。

    5. 兼容性和支持


    兼容性:
    - 与现有系统和其他标准组件高度兼容,适用于视频处理器、通信设备等应用场景。
    技术支持:
    - 提供详细的技术文档和应用笔记。
    - 通过官方渠道获取更新和支持信息。

    6. 常见问题与解决方案


    常见问题:
    - 电源电压过高导致器件损坏
    - 温度过高影响正常工作
    解决方案:
    - 确保电源电压不超过最大值
    - 加强散热措施,保持工作温度在合理范围内

    7. 总结和推荐


    综合评估:
    - OPA355系列运算放大器在视频处理和高速通信领域的表现极为出色,具有高带宽、低噪声、优秀的视频性能和低功耗的特点。
    推荐:
    - 推荐用于需要高性能视频处理和高速数据传输的场合。无论是医疗设备、通讯基础设施还是工业自动化系统,OPA355都能提供可靠的支持。

OPA3355UA参数

参数
最大输出功率 -
-3db带宽 450MHz
音频-负载阻抗 -
最大工作供电电压 ±2.75V,5.5V
最小工作供电电压 3V
THD + 噪声 -
输出类型 Rail to Rail
放大器类型 Voltage Feedback
长*宽*高 8.65mm*3.91mm*1.58mm
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPA3355UA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA3355UA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA3355UA OPA3355UA数据手册

OPA3355UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.337
2000+ ¥ 13.9725
3000+ ¥ 13.608
库存: 10000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 14337
