LM4667ITL/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.8%@ 8Ω @ 100mW 1-Channel (Mono) 2.7V 1.3*1 @ 8Ω 5.5V 8Ω D 类 DSBGA-9 贴片安装,黏合安装 1.51mm*1.51mm*360μm
供应商型号: LM4667ITL/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4667ITL/NOPB

LM4667ITL/NOPB概述

    LM4667 Filterless High Efficiency 1.3W Switching Audio Amplifier

    1. 产品简介


    LM4667是一款高度集成的单电源高效开关音频放大器。它采用创新调制器设计,无需输出滤波器即可驱动感性换能器。这一特性减少了零件数量,简化了电路设计,并减少了电路板面积。LM4667处理模拟输入信号时采用delta-sigma调制技术,降低输出噪声和总谐波失真(THD)。此外,LM4667具备低功耗关断模式、点击和爆破声抑制电路,并提供微秒级的快速启动时间。LM4667适用于手机、PDA及其他便携式电子设备。

    2. 技术参数


    - 电源电压范围:2.7V至5.5V
    - 效率:3V时,在8Ω负载下,100mW功率下的效率为74%,450mW功率下的效率为84%;5V时,在8Ω负载下,1W功率下的效率为86%
    - 总静态电流:3.5mA(3V时)
    - 总关断电流:0.01μA(3V时)
    - 增益选择:6dB或12dB
    - 工作温度范围:-40°C至85°C
    - 绝对最大额定值:供电电压为6.0V,存储温度为-65°C至150°C,热阻为θJA(DSBGA)=220°C/W,θJA(VSSOP)=190°C/W

    3. 产品特点和优势


    - 无输出滤波器需求:显著减少了外部元件,降低了成本,提高了电路板的空间利用率。
    - 低功耗关断模式:减少功耗,延长电池寿命。
    - 高效率:相比传统类AB放大器,效率更高,且能保持良好的THD性能。
    - 宽电源电压范围:可在2.7V至5.5V范围内正常工作。
    - 快速启动时间:仅需5ms。
    - 增强的共模抑制比:改善了对地偏移噪声注入的敏感度,适合高噪声环境。

    4. 应用案例和使用建议


    - 移动电话:利用其高效率和低功耗特性,LM4667非常适合用于手机的扬声器系统。
    - PDAs和其他便携式设备:LM4667可应用于需要高性能音频的便携式设备中。
    使用建议:
    - 确保供电电压在规定范围内。
    - 考虑电源滤波,特别是在电源波动较大的场合。
    - 在需要低噪声性能的应用中,可以通过适当调整输入耦合电容来优化系统性能。

    5. 兼容性和支持


    - 兼容性:LM4667可以与多种换能器和其他电子元件无缝配合。
    - 支持和维护:TI提供详细的技术文档和支持服务,帮助用户快速解决应用中的问题。

    6. 常见问题与解决方案


    1. 问题:如何确保最佳的音频性能?
    - 解决办法:确保供电电压稳定,合理选择输入耦合电容,避免过大的电源波动。
    2. 问题:如何减少静态电流消耗?
    - 解决办法:通过将shutdown引脚拉低到GND来实现低功耗关断模式。
    3. 问题:如何提高共模抑制能力?
    - 解决办法:选择具有高共模抑制比(CMRR)的输入耦合电容。

    7. 总结和推荐


    总体而言,LM4667是一款高效、低成本且易于使用的音频放大器,特别适合应用于手机和便携式电子设备中。其独特的设计和广泛的适用范围使其在市场上具有很强的竞争力。因此,强烈推荐LM4667作为音频应用的理想选择。

LM4667ITL/NOPB参数

参数
THD + 噪声 0.8%@ 8Ω @ 100mW
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 1.3*1 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.7V
长*宽*高 1.51mm*1.51mm*360μm

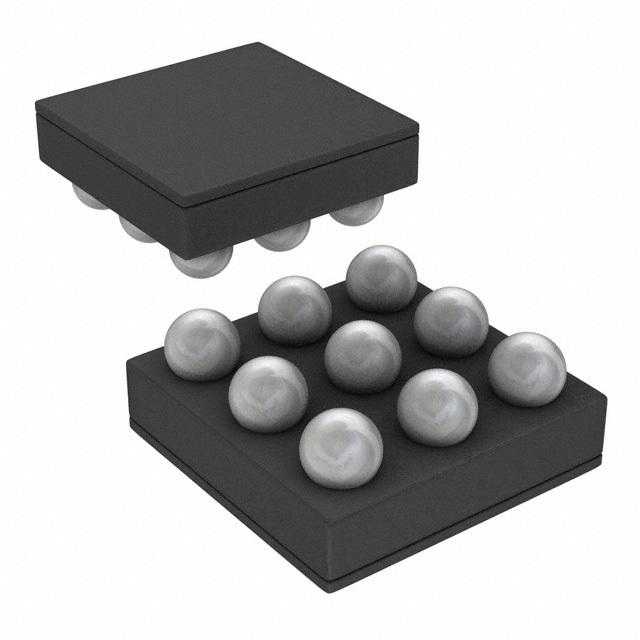

通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4667ITL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4667ITL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4667ITL/NOPB LM4667ITL/NOPB数据手册

LM4667ITL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.6108
2000+ ¥ 3.519
3000+ ¥ 3.4272
库存: 24000
起订量: 1000 增量: 250
