TPA6211A1DRBRG4

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.06% 1-Channel (Mono) 2.5V 3.1*1 @ 3Ω 5.5V 3Ω AB 类 SON-8 贴片安装,黏合安装 3mm*3mm*880μm
供应商型号: 595-TPA6211A1DRBRG4
供应商: Mouser
标准整包数: 1

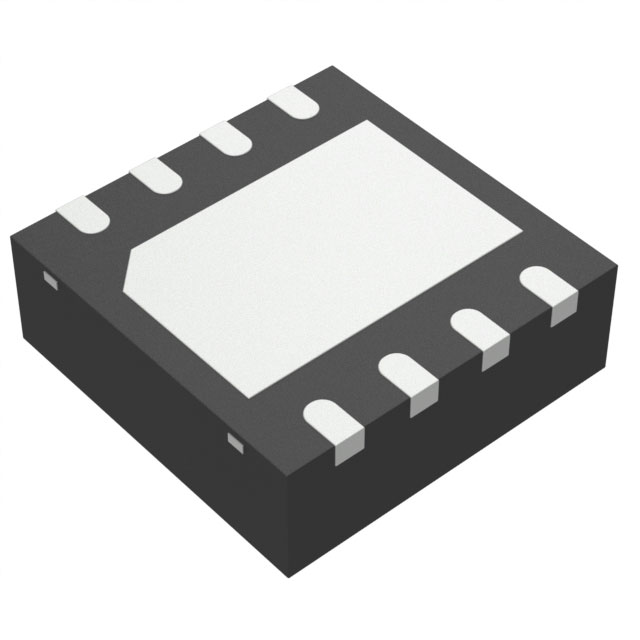

TEXAS INSTRUMENTS 多媒体放大器 TPA6211A1DRBRG4

TPA6211A1DRBRG4概述

    TPA6211A1 3.1-W Mono Fully Differential Audio Power Amplifier

    1. 产品简介


    TPA6211A1 是一款专为无线手持设备和PDA设计的3.1瓦单声道全差分音频功率放大器。该芯片主要用于驱动至少3欧姆阻抗的扬声器,适用于无线手持设备和PDA,特别适合便携式设备使用,因其仅消耗20平方毫米的总PCB面积,且提供低功耗和高效率。

    2. 技术参数


    - 输出功率:在5V电源电压下,输出功率可达3.1瓦(THD = 10%,典型值)。
    - 工作电压范围:2.5V至5.5V。
    - 静态电流:在5V供电时,静态电流约为4mA。
    - 关断电流:仅为0.01μA(典型值),有助于降低待机功耗。
    - 功能描述:
    - 支持全差分设计,减少RF整流效应。
    - 在20Hz到2kHz范围内,提供-80dB的电源电压抑制比。
    - 快速启动,减少启动噪声。
    - 支持直接电池操作,无需外部耦合电容。


    3. 产品特点和优势


    TPA6211A1 具备以下特点和优势:
    - 紧凑设计:占用PCB面积小,有助于便携式设备的紧凑设计。
    - 高电源抑制比:具备出色的电源抑制能力,减少噪声干扰。
    - 低功耗:具备低静态电流和低关断电流,有助于延长电池寿命。
    - 全差分设计:减少RF整流,提升音质表现。
    - 快速启动:提供更快的响应时间,减少启动噪声。

    4. 应用案例和使用建议


    TPA6211A1 主要应用于便携式设备如手机、PDA和笔记本电脑的音频输出系统。通过将输入端IN+ 和 IN- 与音源信号相连,并将输出端VO+ 和 VO- 连接至扬声器,即可实现高效能的音频播放。
    使用建议:
    - 使用外部旁路电容(如0.1μF)可进一步提高电源抑制效果。
    - 确保连接正确的参考电压(例如SHUTDOWN引脚设置为低电平)以启动工作模式。
    - 在设计时注意散热问题,选择合适的封装并采用良好的热管理措施。

    5. 兼容性和支持


    - 兼容性:TPA6211A1 可直接与大多数音频信号源兼容,无需额外的耦合电容。
    - 支持和服务:德州仪器提供了详细的技术文档、样本和购买渠道,用户可通过技术支持社区获取帮助和最新的技术资讯。

    6. 常见问题与解决方案


    - Q: 如何避免启动时的爆裂声?
    - A: 在启动过程中加入一个外部旁路电容(例如0.1μF),有助于减少启动噪声。

    - Q: 设备工作时功耗过高怎么办?
    - A: 检查供电电压是否在规定范围内,并确保正确的负载电阻值(通常为4Ω或8Ω)。

    7. 总结和推荐


    综上所述,TPA6211A1是一款高性能的单声道音频功率放大器,特别适合便携式设备的应用场景。它不仅具备低功耗、高电源抑制比等优点,而且提供快速启动和简便的使用体验。因此,我们强烈推荐这款产品用于需要高性能音频输出的便携式设备设计中。

TPA6211A1DRBRG4参数

参数
最小工作供电电压 2.5V
THD + 噪声 0.06%
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 3.1*1 @ 3Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
长*宽*高 3mm*3mm*880μm
通用封装 SON-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

TPA6211A1DRBRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA6211A1DRBRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA6211A1DRBRG4 TPA6211A1DRBRG4数据手册

TPA6211A1DRBRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.012 ¥ 8.5514
10+ $ 0.8844 ¥ 7.4728
100+ $ 0.649 ¥ 5.4841
500+ $ 0.5033 ¥ 4.2527
1000+ $ 0.4028 ¥ 3.404
3000+ $ 0.365 ¥ 3.0846
6000+ $ 0.3297 ¥ 2.786
9000+ $ 0.3182 ¥ 2.6884
24000+ $ 0.3056 ¥ 2.5819
库存: 5146
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.55
