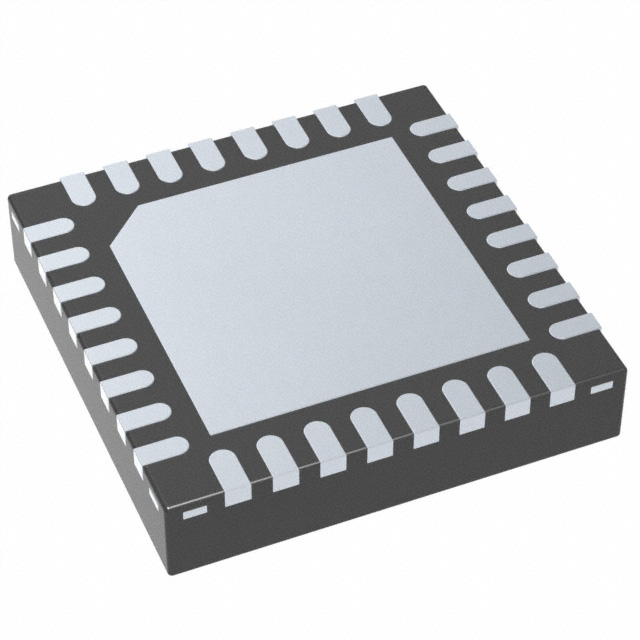

ONET1130ECRSMT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 266mA 2.63V QFN 贴片安装,黏合安装
供应商型号: ONET1130ECRSMT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 特殊用途放大器 ONET1130ECRSMT

ONET1130ECRSMT概述


    产品简介


    产品名称:ONET1130EC
    产品类型: 11.7 Gbps 光电收发器
    主要功能:
    - 双通道时钟和数据恢复(CDR)系统,工作速率范围为9.80至11.7 Gbps。
    - 集成可调输入均衡器,用于补偿长达300毫米的微带或带状线传输线的信号损失。
    - 输出调制驱动器,具有输出幅度调整和消波特性。
    - 内置激光安全特性,包含自动功率控制(APC)环路。
    应用领域:
    - XFP和SFP+ 10 Gbps SONET OC-192光纤收发器
    - XFP和SFP+ 10 GBASE-ER/ZR光纤收发器

    技术参数


    - 工作电压: VCCTX, VCCRX, VDD均需在2.37V到2.63V之间。
    - 工作温度范围: -40°C 到 100°C。
    - 绝对最大额定值:
    - 供电电压:在VCCTX, VCCRX, VDD端口上不能超过3V。
    - 在3.3V耐受引脚上不能超过3.6V。
    - 功耗:
    - 单端TX模式下:225mA至266mA。
    - 差分TX模式下:270mA至310mA。
    - 数据速率: TXCDRDIS = 0 和 RXCDRDIS = 0时,9.8至11.7 Gbps;TXCDRDIS = 1 和 RXCDRDIS = 1时,1至11.7 Gbps。
    - 电气特性:
    - TXIN电阻:100 Ω。
    - RXIN电阻:100 Ω。
    - 发射器输出电阻:60 Ω(单端)。
    - 接收器数据输出电阻:90 Ω(差分)。

    产品特点和优势


    特点:
    - 集成模拟到数字和数字到模拟转换器,以支持收发器管理。
    - 多速率CDR,可以用于低速操作。
    - 集成的限幅放大器,具有可编程均衡和阈值调整。
    - 独立于参考时钟操作。
    优势:
    - 高度集成的设计减少了外部组件的数量,简化了电路设计。
    - 具备电气和光学回路功能,增强了系统的可靠性和灵活性。
    - 自动功率控制(APC)环路,确保了稳定的光功率输出。

    应用案例和使用建议


    应用案例:
    - 适用于XFP和SFP+ 10 Gbps SONET OC-192及10 GBASE-ER/ZR光纤收发器,特别是在需要高可靠性传输的应用场景中,如数据中心和电信网络。
    使用建议:
    - 确保所有连接都正确无误,特别是电源连接和数据线路连接。
    - 根据实际应用需求调整适当的偏置电流和均衡设置,以获得最佳性能。
    - 适当利用内部的监测功能,如MONP和MONB,进行实时监控和故障检测。

    兼容性和支持


    兼容性:
    - 该收发器可与标准的XFP和SFP+接口兼容,可用于多种类型的光纤通信系统。
    支持和维护:
    - 提供全面的技术文档和支持资源,包括详细的产品手册、应用指南和技术支持社区。

    常见问题与解决方案


    问题1:设备无法正常启动
    - 解决方案:检查供电电压是否在规定的范围内,确认所有引脚连接正确。
    问题2:接收数据不稳定
    - 解决方案:检查接收到的数据信号幅度是否足够大,调整RXIN的AC耦合电容值。
    问题3:设备过热
    - 解决方案:增加散热措施,例如使用更大的散热片或风扇来降低设备温度。

    总结和推荐


    总结:
    ONET1130EC是一款功能强大且高度集成的光电收发器,适用于10 Gbps的高速光纤通信系统。它具备多项先进功能,如双通道CDR、自动功率控制和内置安全特性,非常适合在高可靠性要求的环境中使用。
    推荐:
    鉴于其出色的性能和多功能性,我们强烈推荐在需要高带宽、高速率光纤通信应用中使用ONET1130EC。不过,在实际部署前,建议详细了解其技术细节并参考官方文档,以确保最优的使用效果。

ONET1130ECRSMT参数

参数
最小工作供电电压 -
Vos - 输入偏置电压 -
最大工作供电电压 2.63V
CMRR - 共模抑制比 -
-3db带宽 -
电流 - 输入偏置 -
典型压摆率 -
典型供电电流 266mA
通道数量 -
每个通道的输出电流 -
典型增益带宽 -
4.15mm(Max)
4.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
