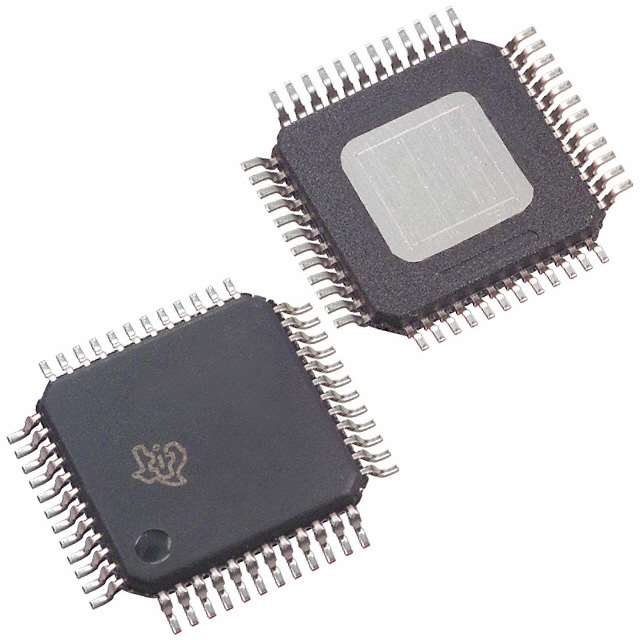

TPA3101D2PHPR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.09%@ 8Ω @ 5W 2-Channel (Stereo) 10V 10*2 @ 8Ω 26V 8Ω D 类 QFP 贴片安装,黏合安装 7mm*7mm*1mm
供应商型号: TPA3101D2PHPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 TPA3101D2PHPR

TPA3101D2PHPR概述

    电子元器件产品技术手册:TPA3101D2 高效音频功放

    产品简介


    TPA3101D2 是一款高效的 10W(每声道)类-D 音频功率放大器,专为驱动桥接式立体声扬声器设计。该放大器支持从 10V 到 26V 的电源电压范围,可以用于电视、音响系统等消费电子设备中。其高效率达到 87%,显著减少了对外部散热器的需求,特别是在播放音乐时。

    技术参数


    - 电源电压范围:10V 至 26V
    - 输出功率:10W 每声道(在 8Ω 负载下)
    - 增益选择:20dB、26dB、32dB 和 36dB
    - 供电电流:在工作模式下,最大为 26.5mA;在关机模式下,最大为 400µA;在静音模式下,最大为 10mA
    - 总谐波失真加噪声:0.09%
    - 工作温度范围:-40°C 至 85°C
    - 封装形式:48 引脚 QFN 和 48 引脚 HTQFP

    产品特点和优势


    - 高效能:87% 的高效率,几乎无需外部散热器。
    - 低功耗:在多种模式下的低功耗设计,使得整体能耗得到有效控制。
    - 多级增益选择:四个固定的增益设置,可以根据不同需求灵活调整。
    - 保护机制:具备热保护和短路恢复功能,增强了产品的稳定性和可靠性。
    - 同步功能:通过 MSTR/SLV 引脚实现与其他同类设备的同步操作。

    应用案例和使用建议


    TPA3101D2 广泛应用于各种音频设备中,特别是电视和便携式音响。在实际应用中,需要注意以下几点:
    - 散热管理:尽管 TPA3101D2 高效节能,但在高功率输出情况下仍需适当的散热措施。
    - 引脚配置:正确连接所有引脚,特别是电源管理和保护引脚,以确保最佳性能。
    - 增益调节:根据实际应用场景合理调整增益设置,以获得理想的音质表现。

    兼容性和支持


    TPA3101D2 支持多种音频输入接口,兼容市面上常见的音频设备。TI(德州仪器)提供了详尽的技术文档和支持服务,确保用户能够顺利完成安装和调试工作。

    常见问题与解决方案


    1. 如何提高输出功率?
    - 确保电源电压稳定,并适当增加散热措施。

    2. 在高功率下发热严重怎么办?
    - 使用更大的散热片或风扇,增强散热效果。
    3. 输出信号出现失真怎么办?
    - 检查增益设置是否合理,适当调整或更换外部滤波器。

    总结和推荐


    综上所述,TPA3101D2 是一款高性能、高可靠性的音频功率放大器。其高效的性能、良好的增益选择和完善的保护机制使其成为适用于多种音频设备的理想选择。强烈推荐对音质要求高且注重成本效益的客户选用该产品。

TPA3101D2PHPR参数

参数
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 10*2 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 26V
最小工作供电电压 10V
THD + 噪声 0.09%@ 8Ω @ 5W
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPA3101D2PHPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA3101D2PHPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA3101D2PHPR TPA3101D2PHPR数据手册

TPA3101D2PHPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
