LMH6518SQ/NOPB

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 210mA 760V/μs 40dB 1 4.75V 5.25V 40mV 40μA 900MHz QFN 贴片安装,黏合安装 4mm*4mm*800μm
供应商型号: LMH6518SQ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 特殊用途放大器 LMH6518SQ/NOPB

LMH6518SQ/NOPB概述

    LMH6518 技术手册概述

    1. 产品简介


    LMH6518 是一款由德州仪器(Texas Instruments)生产的数字控制可变增益放大器(Variable Gain Amplifier,VGA),具备从 -1.16 dB 到 38.8 dB 的宽增益范围,增益步进为 2 dB。这款放大器主要应用于高性能的信号处理系统中,例如示波器、高精度模拟信号链、RF/IF 应用以及医疗设备。

    2. 技术参数


    - 增益范围:40 dB
    - 增益步进:2 dB
    - 组合增益分辨率:8.5 mdB
    - 最小增益:-1.16 dB
    - 最大增益:38.8 dB
    - -3 dB 带宽:900 MHz
    - 上升和下降时间:<500 ps
    - 恢复时间:<5 ns
    - 传播延迟变化:100 ps
    - 二次谐波失真(HD2):-50 dBc @ 100 MHz
    - 三次谐波失真(HD3):-53 dBc @ 100 MHz
    - 输入参考噪声:0.98 nV/√Hz @ 最大增益
    - 电源消耗:1.1 W 至 0.75 W(辅助输出关闭时)

    3. 产品特点和优势


    LMH6518 在高频率信号处理领域表现出色,具备以下显著特点:
    - 宽动态范围:支持从 -1.16 dB 到 38.8 dB 的增益调节,适合多种应用场景。
    - 高分辨率:通过与高速采样模数转换器(ADC)结合,实现 8.5 mdB 的增益分辨率。
    - 低噪声:输入参考噪声低至 0.98 nV/√Hz,确保了高信噪比。
    - 快速恢复能力:配备过电压钳位,可在短时间内恢复到正常工作状态。
    - 多功能输出:提供主输出和辅助输出,能够满足不同需求的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 示波器:LMH6518 可用于示波器的可编程增益放大器,以适应不同的信号幅度。
    - ADC 驱动器:在高频率单端输入到差分转换的应用中,LMH6518 可以作为高性能的 ADC 驱动器。
    - 医疗设备:适用于医疗成像和监测设备,需要高精度和高可靠性。
    使用建议:
    - 温度控制:考虑到增益随温度的变化(-0.8 mdB/°C),建议在稳定温度环境中使用。
    - 电源管理:根据应用场景选择合适的电源配置,以保证功耗和散热的平衡。

    5. 兼容性和支持


    - 接口兼容性:LMH6518 支持 SPI 接口,可以轻松集成到现有的数字控制系统中。
    - 技术支持:德州仪器提供了详尽的技术文档和支持资源,包括产品样片、购买链接和技术文档更新通知。

    6. 常见问题与解决方案


    - 问题:如何调整增益?
    解决办法:通过 SPI 接口发送命令来设置所需的增益值。
    - 问题:如何降低噪声?
    解决办法:使用较低的增益设置和减小输入信号幅度可以有效降低噪声。

    7. 总结和推荐


    综述:LMH6518 是一款高精度、高可靠性的可变增益放大器,具有广泛的动态范围和出色的信号处理性能。适用于各种高性能信号处理和测量系统。
    推荐:鉴于其卓越的性能和灵活性,强烈推荐在需要高精度和高带宽信号处理的应用中使用 LMH6518。对于对噪声敏感或要求宽动态范围的项目,LMH6518 尤为合适。

LMH6518SQ/NOPB参数

参数
最小工作供电电压 4.75V
每个通道的输出电流 -
Vos - 输入偏置电压 40mV
-3db带宽 900MHz
通道数量 1
电流 - 输入偏置 40μA
最大工作供电电压 5.25V
典型供电电流 210mA
典型压摆率 760V/μs
典型增益带宽 -
CMRR - 共模抑制比 40dB
长*宽*高 4mm*4mm*800μm

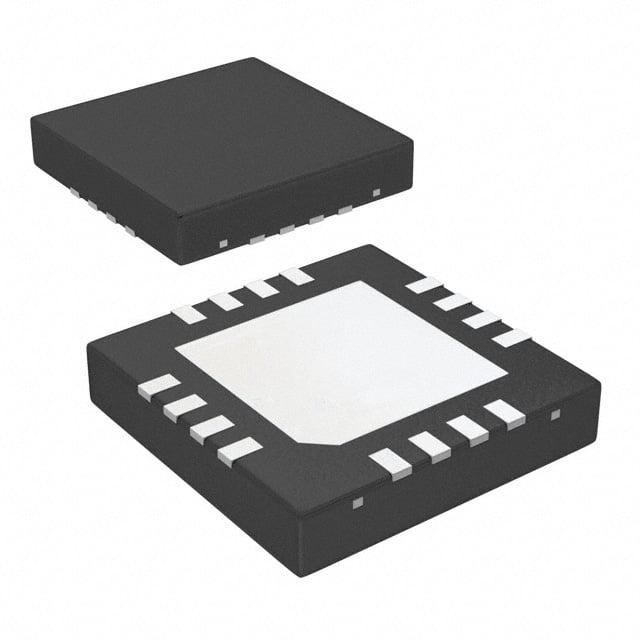

通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMH6518SQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH6518SQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS LMH6518SQ/NOPB LMH6518SQ/NOPB数据手册

LMH6518SQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 67.3072
2000+ ¥ 65.596
3000+ ¥ 63.8848
库存: 45000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 67307.2
