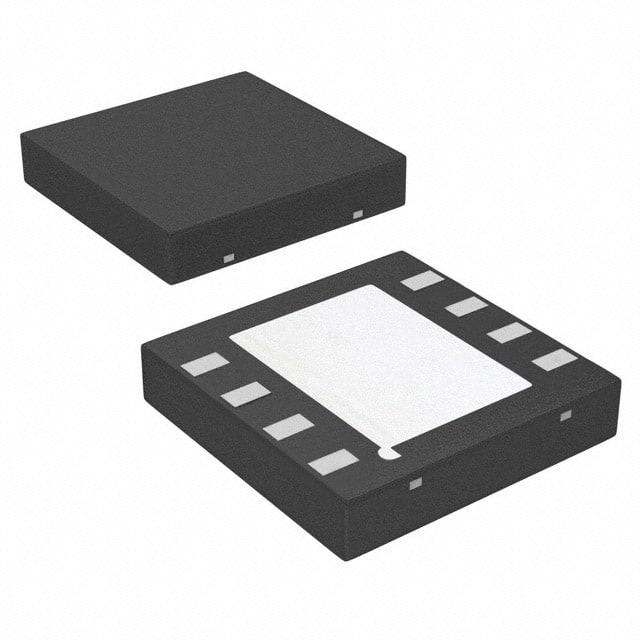

LM4991LD/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.2%@ 8Ω @ 0.5W 1-Channel (Mono) 2.2V 3*1 @ 3Ω 5.5V 3Ω AB 类 SON 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: LM4991LD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4991LD/NOPB

LM4991LD/NOPB概述


    产品简介


    LM4991简介
    LM4991是一款单声道桥接式音频功率放大器,设计用于为便携式设备提供高效能音频输出。这款音频功率放大器能够以低于10%的总谐波失真(THD)为3欧姆负载提供3瓦特的连续平均功率,电源电压为5V。它适用于多种电子设备,包括无线电话、移动电话、个人数字助理(PDA)、便携式电脑和台式电脑等。

    技术参数


    | 参数 | 典型值 | 极限值 |
    |
    | 工作电压(VDD) | 2.2V-5.5V
    | 关机电流(ISD) | 0.1μA | 2.0μA |
    | 输出功率(PO) | 1.5W (8Ω, 10% THD)
    | 输出功率(PO) | 3W (3Ω, 10% THD)
    | 总谐波失真加噪声(THD+N) | 0.2%
    | 电源抑制比(PSRR) | 64 dB (217kHz), 55 dB (1kHz)

    产品特点和优势


    - 低功耗关断模式:该模式下的关机电流仅需0.1μA,有助于延长电池寿命,特别适合于便携式设备。
    - 驱动容性负载能力:能够驱动最高达500pF的电容负载,适用范围广。
    - 无输出耦合电容器设计:消除了传统音频放大器所需的外部耦合电容,简化了电路设计并减小了体积。
    - 改进的开关噪声抑制:显著减少了开启和关闭过程中产生的“咔哒声”和“爆裂声”。
    - 宽工作温度范围:适用于工业和汽车级应用,温度范围可达-40°C至+85°C。

    应用案例和使用建议


    应用案例
    LM4991被广泛应用于各种便携式音频系统中,如手机、PDA和个人电脑的内置扬声器。通过提供大功率、高保真音频输出,LM4991成为此类应用的理想选择。
    使用建议
    为了确保最佳性能,应该注意散热设计。特别是在高温环境下,确保将LM4991的热焊盘正确连接到散热板上,并确保铜平面的连续性。建议将大尺寸散热片放置在PCB背面,或在多层板中置于内层,并通过恰当数量的过孔与散热片相连。

    兼容性和支持


    - 封装选项:提供了空间节省的WSON和SOIC两种封装。
    - 制造商支持:用户可以联系制造商获取详细的技术文档、样品请求及技术支持服务。

    常见问题与解决方案


    1. 问题:启动时出现点击声。
    - 解决方案:检查并确认点击抑制电路是否正常连接。

    2. 问题:放大器在满载时发热严重。
    - 解决方案:增加散热设计,确保热焊盘正确接地,并在PCB上添加适当的散热面积。

    总结和推荐


    综合评估
    LM4991是一款功能强大且具备高度集成性的音频功率放大器。其卓越的低功耗关断模式和高效的散热设计使得它成为便携式音频系统的理想选择。此外,它无需额外的输出耦合电容和增益设置电阻,进一步简化了设计过程。
    推荐
    鉴于LM4991在便携式设备中的广泛应用及其强大的性能表现,强烈推荐在需要高保真音频输出的便携式电子产品中使用该产品。无论是在开发新的便携式音频系统还是升级现有设备时,LM4991都是一个非常值得考虑的选择。

LM4991LD/NOPB参数

参数
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.2V
THD + 噪声 0.2%@ 8Ω @ 0.5W
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 3*1 @ 3Ω
-3db带宽 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4991LD/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4991LD/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4991LD/NOPB LM4991LD/NOPB数据手册

LM4991LD/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
