OPA2197QDGKRQ1

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.00008% Rail to Rail ±18V,36V General Purpose VSSOP-8 贴片安装,黏合安装
供应商型号: OPA2197QDGKRQ1
供应商: 云汉优选
标准整包数: 1

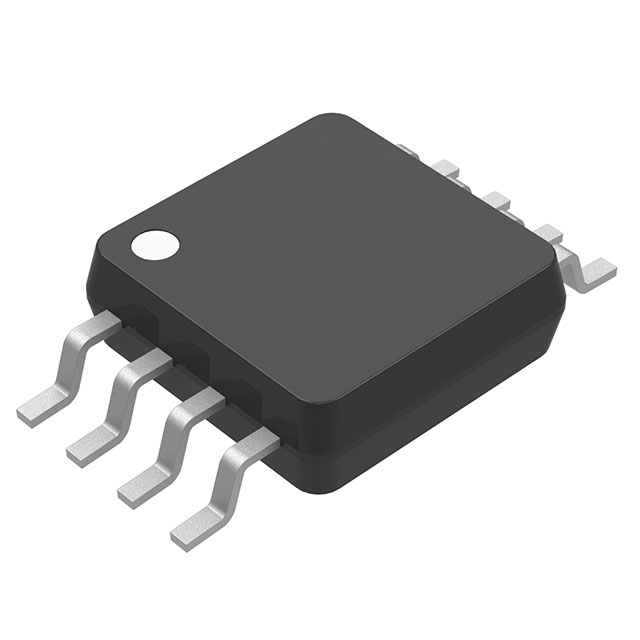

TEXAS INSTRUMENTS 多媒体放大器 OPA2197QDGKRQ1

OPA2197QDGKRQ1概述

    # 高精度运算放大器OPAx197-Q1技术手册解析

    产品简介


    OPAx197-Q1系列(包括OPA197-Q1、OPA2197-Q1和OPA4197-Q1)是德州仪器推出的一款高性能、高精度运算放大器,专为工业级和汽车级应用设计。这些芯片采用e-trim™技术进行封装级偏置校正,能显著降低输入偏置电压及其温度漂移。OPAx197-Q1具有宽泛的工作电压范围,支持从±2.25V到±18V或4.5V至36V供电,并提供单通道和多通道选项,适合各种严苛的工业环境。
    主要特点:
    - 超低偏置电压:±250μV(最大值)
    - 极低温度漂移:±0.2μV/°C
    - 宽带宽:10MHz增益带宽
    - 高速响应:20V/µs增益
    - 支持宽温范围:-40°C至+125°C
    - 支持汽车应用认证:符合AEC-Q100标准
    应用领域:
    - 逆变器及电机控制
    - DC/DC转换器
    - 车载充电机(OBC)和无线充电系统
    - 电池管理系统(BMS)

    技术参数


    以下是OPAx197-Q1的主要技术规格:
    | 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 增益带宽积 | unity gain | 10 | - | 10 | MHz |
    | 输入偏置电流 ±5 | - | ±20 | pA |
    | 输入失调电压 | TA=25°C | ±25 | ±50 | ±250 | μV |
    | 输入失调电压温度漂移 | TA=-40°C to +125°C | ±0.5 | ±2.5 | ±4.5 | μV/°C |
    | 输出摆幅 | ±3V供电,RL=10kΩ | 95 | - | 110 | mV |
    | 电源电流消耗 | 每通道 | 1 | - | 1.2 | mA |
    | 工作温度范围 -40 | - | +125 | °C |
    此外,这些芯片具有高共模抑制比(140dB)、超低噪声(5.5nV/√Hz @ 1kHz),以及强大的短路保护能力,适用于要求高性能与可靠性的精密电路。

    产品特点和优势


    OPAx197-Q1凭借其独特的技术优势,在多个关键领域展现出卓越表现:
    1. 超高精度:采用先进的e-trim™工艺,能够实现±250μV的最大输入偏置电压和±0.2μV/°C的温度漂移。
    2. 鲁棒性:支持高达36V的工作电压,可承受恶劣的工作环境。
    3. 高速性能:提供20V/µs的快速响应速度,适合高频信号处理需求。
    4. 多功能支持:单通道到四通道配置满足不同设计需求;兼容多种封装形式如VSSOP和TSSOP。

    应用案例和使用建议


    典型应用场景
    - 电动汽车电池管理:用于监测电池单元之间的电压差异。
    - 工业自动化控制:参与PLC系统的信号采集与传输环节。
    - 音频处理:作为麦克风前置放大器,提升信噪比。
    使用建议
    1. 确保正确连接电源极性,避免反接损坏器件。
    2. 在设计时考虑热管理策略,尤其是在高温环境下需加强散热措施。
    3. 若应用于射频敏感场合,应加入适当的滤波电路来减少干扰影响。

    兼容性和支持


    OPAx197-Q1系列产品不仅在尺寸上兼容主流PCB布局标准,还提供了全面的技术文档支持。制造商提供详尽的应用指南和技术文档,涵盖安装指导、典型设计方案等内容。对于复杂问题,可通过官方客服获取及时帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 通电后输出异常 | 检查电源极性是否正确接线。 |
    | 温度过高导致锁定 | 加装散热片以改善散热效果。 |
    | 输出电压不稳定 | 调整反馈电阻阻值,优化闭环增益。|

    总结和推荐


    总体而言,OPAx197-Q1是一款极具竞争力的产品,它结合了高性能、可靠性及广泛适用性等特点,非常适合需要精确测量与控制的应用场合。尽管价格略高于普通型号,但考虑到其出色的品质保证及长期稳定性,我们认为该产品非常值得推荐给追求极致性能的专业人士。

OPA2197QDGKRQ1参数

参数
输出类型 Rail to Rail
放大器类型 General Purpose
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 ±18V,36V
最小工作供电电压 -
THD + 噪声 0.00008%
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2197QDGKRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2197QDGKRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA2197QDGKRQ1 OPA2197QDGKRQ1数据手册

OPA2197QDGKRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 6.78
1000+ ¥ 6.554
1500+ ¥ 6.328
库存: 1800
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 3390
