OPA1S2385IDRCT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9.2mA(x2 Channels) 150V/μs 100MHz 100mA 2 2.7V 5.5V 2mV 3pA 250MHz VSON-10 贴片安装,黏合安装
供应商型号: OPA1S2385IDRCT
供应商: 国内现货
标准整包数: 5

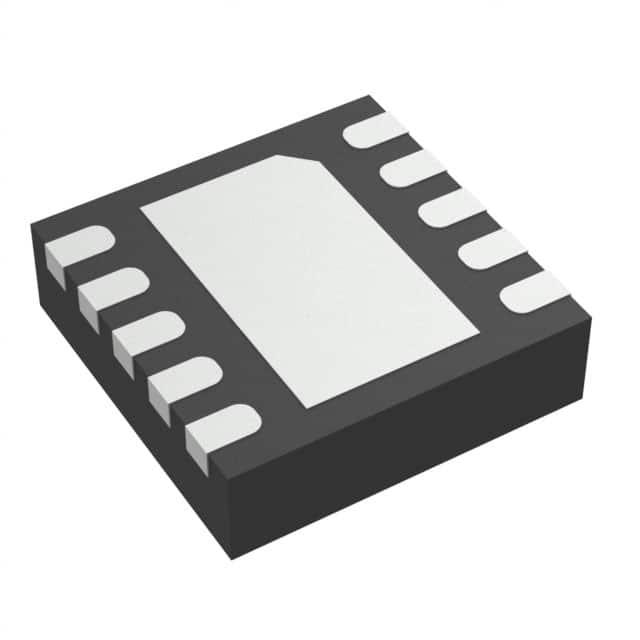

TEXAS INSTRUMENTS 特殊用途放大器 OPA1S2385IDRCT

OPA1S2385IDRCT概述


    产品简介


    OPA1S2384/5 是一款集成的250 MHz CMOS跨阻放大器(Transimpedance Amplifier,TIA),具有快速单极性开关和缓冲器。此系列电子元器件能够实现宽频带信号跟踪和捕捉,适用于需要处理高速信号的应用。其独特的设计使其特别适合于低电压、单电源供电的应用场景。

    技术参数


    - 宽带宽: 250 MHz
    - 高转换率: 150 V/μs
    - 轨到轨输入/输出(I/O): 输入和输出电压范围可达电源电压范围
    - 低输入偏置电流: 3 pA
    - 高输入阻抗: 10^13 Ω || 2 pF
    - 单极性开关: 低导通电阻: 4 Ω
    - 动态特性: 低电荷注入: 1 pC
    - 低漏电流: 10 pA
    - 单电源电压范围: +2.7 V 至 +5.5 V
    - 静态电流: 9.2 mA
    - 封装尺寸: 3 mm × 3 mm SON-10

    产品特点和优势


    OPA1S2384/5 的关键特性使其在各种高速信号应用中表现优异。具体特点如下:
    - 高性能: 高达250 MHz的增益带宽,以及高转换率(150 V/μs)使其适用于高速信号处理。
    - 低噪声: 低输入偏置电流(3 pA)和低噪声(6 nV/√Hz)确保了对微弱信号的最大保真度。
    - 高可靠性: 通过内置的热关断电路保护芯片免受过热损害。
    - 灵活配置: 可以配置为跨阻放大器、外部保持电容和后置增益等模式。

    应用案例和使用建议


    OPA1S2384/5 广泛应用于多个领域,如通信、光电监测和高速采样保持电路。下面列举几个典型应用案例:
    - 光电网络监控: 如EPON、GPON等,用于光信号的检测与监控。
    - 快速采样保持电路: 用于快速变化信号的数字化处理。
    - 光传感器监测: 例如用于光敏二极管,实时监测光信号强度。
    使用建议:
    - 在光信号监控应用中,利用其内置开关可以实现信号的快速捕捉和保持。
    - 对于高速信号采集,可通过添加外部保持电容来改善信号稳定性和准确性。

    兼容性和支持


    OPA1S2384/5 具备出色的兼容性,可与其他电子元器件无缝集成。例如,在高速数据传输系统中,它可以直接与光电探测器或其他模拟信号处理器配合使用。厂商提供了全面的技术支持和售后服务,确保客户在使用过程中遇到的问题能够及时得到解决。

    常见问题与解决方案


    - 问题: 放大器的增益带宽不足。
    - 解决方案: 调整外部反馈电阻和电容,或者选择更高增益带宽的产品型号。
    - 问题: 输出信号失真严重。
    - 解决方案: 减小负载电阻,增加散热措施,或者选择更适合该负载的驱动能力更强的产品型号。
    - 问题: 系统功耗过高。
    - 解决方案: 降低供电电压,优化电源管理策略,减少不必要的功耗。

    总结和推荐


    综上所述,OPA1S2384/5 是一款非常出色且可靠的高性能跨阻放大器,其优越的宽带宽、高转换率和低噪声特性使其成为众多高速信号处理应用的理想选择。考虑到其卓越的性能、灵活性和广泛的应用范围,我们强烈推荐使用这款产品。

OPA1S2385IDRCT参数

参数
典型压摆率 150V/μs
电流 - 输入偏置 3pA
通道数量 2
典型增益带宽 100MHz
-3db带宽 250MHz
最大工作供电电压 5.5V
每个通道的输出电流 100mA
最小工作供电电压 2.7V
CMRR - 共模抑制比 -
典型供电电流 9.2mA(x2 Channels)
Vos - 输入偏置电压 2mV
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 VSON-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA1S2385IDRCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1S2385IDRCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS OPA1S2385IDRCT OPA1S2385IDRCT数据手册

OPA1S2385IDRCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 42.4918
200+ ¥ 41.4115
1000+ ¥ 40.3312
库存: 200
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 424.91
