LM4915LQX/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1-Channel (Mono) with Mono Headphones 2.2V 0.4*1 @ 16Ω 5.5V 32Ω AB 类 QFN 贴片安装,黏合安装 2mm*2mm*800μm
供应商型号: LM4915LQX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4915LQX/NOPB

LM4915LQX/NOPB概述


    产品简介


    LM4915 Pseudo-Differential Mono Headphone Amplifier
    基本介绍:
    LM4915是一款伪差分音频功率放大器,专为移动电话和其他便携式音频设备中的单声道耳机应用而设计。其主要特点包括内置增益设置电阻、低功耗休眠模式及卓越的抗噪能力。
    主要功能:
    - 固定增益为6dB
    - 支持32Ω负载时连续输出平均功率达90毫瓦
    - 能够驱动高达500pF的容性负载
    - 内置热关断保护机制
    - 高电源抑制比(PSRR)在217Hz和1kHz时达到75dB
    应用领域:
    - 移动电话
    - 平板电脑(PDAs)
    - 其他便携式电子产品

    技术参数


    - 供电电压范围:2.2V至5.5V
    - 供电电流(典型值):5V时1.5mA,3V时1.5mA
    - 待机电流(最大值):5V时0.1µA
    - 输入高电平阈值:1.8V
    - 输入低电平阈值:0.4V
    - 输出功率:5V供电时16Ω负载下为280mW(最大值),32Ω负载下为250mW(最大值);3V供电时16Ω负载下为90mW(最大值),32Ω负载下为80mW(最大值)
    - 输出噪声电压:带宽20Hz到20kHz,加权后为20μV(典型值)
    - 电源抑制比(PSRR):5V供电时75dB(典型值)

    产品特点和优势


    特点:
    - 伪差分架构,适用于便携式设备
    - 内置固定增益设置,无需外部增益设置电阻
    - 极低的噪声水平,带宽内的噪声为20μV
    - 具备高PSRR,确保稳定的电源抑制效果
    - 具备低功耗的休眠模式
    - 热关断保护防止过热损坏
    优势:
    - 减少了外部组件的需求,从而降低了成本和设计复杂度
    - 高效率输出,适合低电压应用
    - 通过桥接输出模式,能够实现更高的输出功率

    应用案例和使用建议


    应用案例:
    LM4915广泛应用于手机和便携式音频设备中,如智能手表、蓝牙耳机等,提供高品质的音频输出体验。例如,在一款最新的智能手表中,LM4915被用于驱动内置的耳机扬声器,实现了出色的音质和稳定性。
    使用建议:
    - 由于该芯片具备固定的增益设置,设计时需注意选择合适的输入耦合电容器以适应所需的频率响应。
    - 在便携式设备中,考虑到低功耗需求,建议启用休眠模式以延长电池寿命。
    - 针对不同的应用环境,需注意散热措施,尤其是在大功率输出的情况下。

    兼容性和支持


    兼容性:
    LM4915可以与大多数标准CMOS工艺兼容,且具有高ESD防护等级。它还可以与常见的便携式设备电源系统无缝集成,便于设计时的选择与配置。
    支持和维护:
    TI公司提供了详尽的技术文档和支持服务,包括数据手册、参考设计和应用指南。对于产品疑问和故障排查,可通过官方技术支持渠道获取帮助。

    常见问题与解决方案


    - 问题:休眠模式电流过高
    解决方案:检查电路连接是否正确,特别是确认接地线是否良好接地。如果问题依然存在,联系TI技术支持获取进一步指导。
    - 问题:输出噪声水平过高
    解决方案:确保外部组件的选择符合规范,尤其是输入耦合电容器的容量和质量。尝试更换为高质量的电容器。

    总结和推荐


    总体评估:
    LM4915作为一款专为便携式音频设备设计的高性能耳机放大器,具备出色的电源抑制比、低噪声和高效的功率输出。其伪差分架构不仅简化了设计,还提高了系统的整体性能。
    推荐使用:
    鉴于LM4915在低功耗、小体积和高音质方面的优势,非常适合作为便携式音频设备中的音频放大器。无论是智能手机、平板电脑还是便携式扬声器,LM4915都能提供可靠且优质的音频解决方案。因此,强烈推荐使用此产品。

LM4915LQX/NOPB参数

参数
输出类型 1-Channel (Mono) with Mono Headphones
放大器类型 AB 类
最大输出功率 0.4*1 @ 16Ω
-3db带宽 -
音频-负载阻抗 32Ω
最大工作供电电压 5.5V
最小工作供电电压 2.2V
THD + 噪声 -
长*宽*高 2mm*2mm*800μm

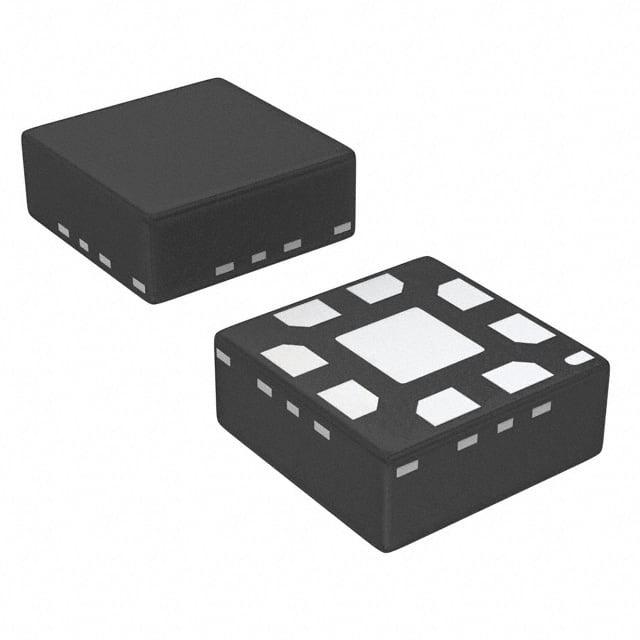

通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4915LQX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4915LQX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4915LQX/NOPB LM4915LQX/NOPB数据手册
