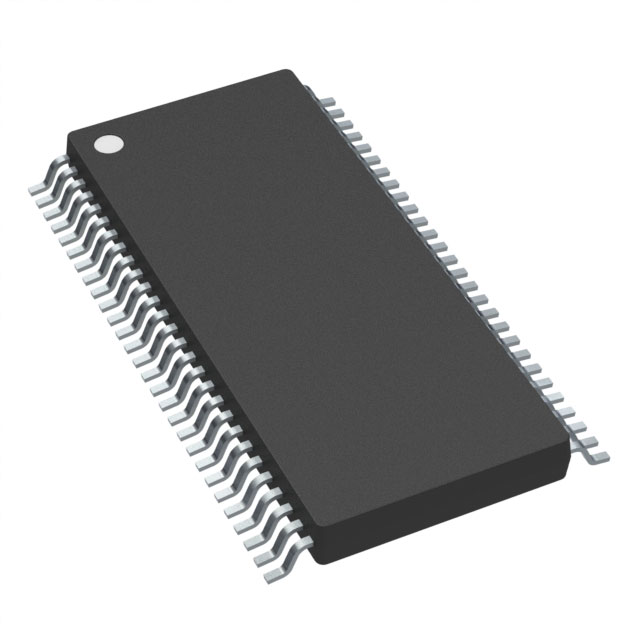

TAS5122DCA

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.2% 2-Channel (Stereo) 16V 37*2 @ 6Ω 25.5V 8Ω D 类 HTSSOP-56 贴片安装 14mm*6.1mm*1.15mm
供应商型号: TAS5122DCA
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 TAS5122DCA

TAS5122DCA概述

    TAS5122 高性能数字音频放大器技术手册解析

    产品简介


    TAS5122 是一款高性能集成式立体声音频数字放大器,设计用于驱动6Ω扬声器,最大可提供每通道高达30W的功率输出。采用TI的PurePath Digital技术,该芯片能够与数字音频PWM处理器(如TAS50XX系列)和简单的无源解调滤波器一起使用,以实现高质量、高效率的纯数字音频放大。

    技术参数


    - 输出功率:2 × 30W(双极BTL模式下,负载为6Ω)
    - 动态范围:95dB(系统中包含TAS5026)
    - 失真率:小于0.2%,在系统中,30W RMS输入6Ω电阻负载时
    - 设备电源效率:典型值大于90%,负载为6Ω
    - 自保护设计:包括欠压保护、过温保护和短路条件保护,并带有错误报告机制
    - 内部栅极驱动电压调节器
    - 符合EMI标准,当配合推荐的系统设计时使用
    应用领域
    - DVD接收器
    - 家庭影院系统
    - 迷你/微型组合音响系统
    - 网络音乐播放设备

    产品特点和优势


    TAS5122的主要优势在于其卓越的电源效率(通常大于90%)和出色的动态范围(95dB)。内置的自保护设计确保了在故障条件下对设备及扬声器的安全防护。此外,其紧凑的设计使得集成到各种音频设备中变得简单易行,从而满足了现代消费电子产品的高性能要求。

    应用案例和使用建议


    根据手册中的配置,TAS5122可以在DVD接收器、家庭影院系统等场景中有效使用。建议在实际应用中遵循系统配置部分的电路设计建议,特别是关于PVDDx管脚的电路布局,以保证良好的EMI性能、可靠性和整体性能表现。

    兼容性和支持


    该产品可以与TI公司的其他数字音频处理芯片(如TAS50XX系列)配套使用。TI公司提供了详尽的技术支持,包括热设计方面的指导和可能需要的散热器设计帮助。

    常见问题与解决方案


    - Q: 系统启动过程中,如何确保高阻抗状态?
    A: 在系统启动期间,保持RESET低电平,直至GSTC电容器完全充电。对于非TI PWM处理器,建议在每个PWM输出节点上使用4kΩ下拉电阻,以便预充电BST电容器。

    - Q: 如何正确关机?
    A: 在关机之前,先将RESET拉低再移除有效的PWM信号,避免因错误状态导致设备损坏。

    总结和推荐


    综上所述,TAS5122是一款具备高性能、高效率特性的数字音频放大器。其广泛的应用领域和优良的性能指标使其成为各类音频设备的理想选择。结合TI提供的技术支持和服务,建议在需要高质量音频输出的场景中考虑选用此产品。

TAS5122DCA参数

参数
THD + 噪声 0.2%
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 37*2 @ 6Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 25.5V
最小工作供电电压 16V
长*宽*高 14mm*6.1mm*1.15mm
通用封装 HTSSOP-56
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TAS5122DCA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS5122DCA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS5122DCA TAS5122DCA数据手册

TAS5122DCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 65.844
2000+ ¥ 64.17
3000+ ¥ 62.496
库存: 5000
起订量: 1000 增量: 35
交货地:
最小起订量为:1000
合计: ¥ 65844
