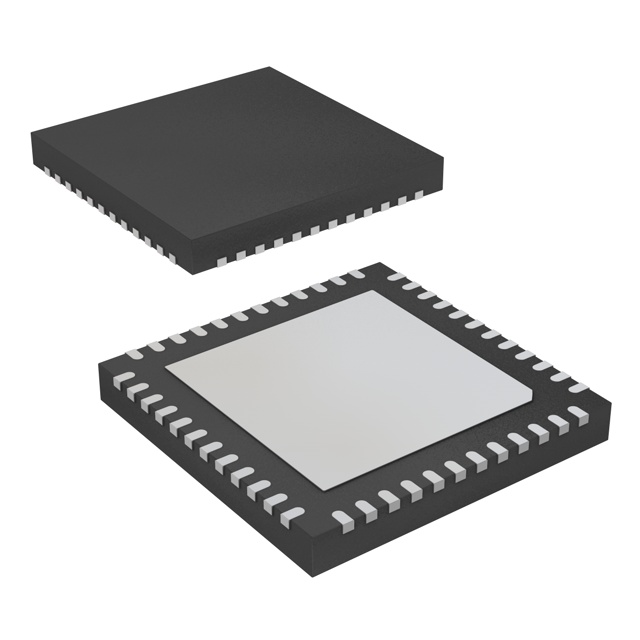

VCA2615RGZT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 70mA 100V/μs 42MHz 60mA 2 4.75V 5.25V 50mV 50MHz QFN 贴片安装,黏合安装
供应商型号: VCA2615RGZT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 特殊用途放大器 VCA2615RGZT

VCA2615RGZT概述


    产品简介


    VCA2615:双通道低噪声可变增益放大器
    VCA2615 是一款专为医疗和工业超声系统设计的双通道低噪声可变增益放大器,集成了一级低噪声前置放大器(LNP)和二级可变增益放大器(VGA)。它特别适合应用于10位和12位系统,并具有出色的信号处理能力。这款放大器因其卓越的噪声性能、高增益控制范围和广泛的输入阻抗调整功能而备受青睐。

    技术参数


    - 噪声性能:
    - 输入电压噪声:0.7 nV/√Hz
    - 输入电流噪声:1 pA/√Hz
    - 增益控制:
    - LNP 可编程增益:3dB, 12dB, 18dB, 22dB
    - VGA 增益控制范围:0到+6dB;总体增益范围:52dB
    - 线性控制响应:22dB/V
    - 频率响应:
    - 带宽:42MHz
    - 其他参数:
    - 功耗:单个通道功率消耗154mW
    - 工作电压:5V 单电源供电
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    VCA2615 集成了一个高性能的低噪声前置放大器和可变增益放大器,具备以下几个显著的优势:
    1. 低噪声设计:VCA2615 在宽带范围内表现出极低的输入电压噪声(0.7 nV/√Hz),确保了对微弱信号的准确检测。
    2. 灵活的增益控制:该设备允许用户通过外部控制电压(VCNTL)调节增益,实现了广泛的应用灵活性。
    3. 优秀的带宽性能:高达42MHz的带宽使得该芯片适用于高速信号处理任务。
    4. 紧凑封装:采用小型QFN-48或TQFP-48封装,适合空间受限的设计。

    应用案例和使用建议


    应用案例:
    VCA2615 的典型应用包括医疗和工业超声系统。其高增益控制能力和低噪声特性使其非常适合于高精度成像设备和精密测试仪器。
    使用建议:
    - 对于需要极高灵敏度的场景,建议将VCA2615 的LNP增益设置为较高值(如22dB),以提高输入信号处理的能力。
    - 为了获得最佳的信噪比,应仔细选择合适的外部反馈电阻来匹配LNP的输入阻抗。
    - 由于VCA2615 具有良好的带宽特性,适合用于需要处理高频信号的场合,例如雷达信号处理系统。

    兼容性和支持


    - 兼容性:VCA2615 与其他电子设备或组件兼容性良好,可以方便地与其他主流传感器、微控制器和模拟前端接口配合使用。
    - 支持与维护:制造商提供详细的技术文档、应用指南以及技术支持服务,以帮助客户高效地进行产品开发和部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | VCA2615 电源电压超过最大值 | 确保 VDD 保持在 4.75V 至 5.25V 之间 |
    | 输出信号过载 | 调整 VCNTL 控制电压,降低增益设置 |
    | 放大器不正常工作 | 检查连接线和外围电路,确认电源正常 |

    总结和推荐


    综合评估:
    VCA2615 是一款专为高端医疗和工业应用设计的低噪声可变增益放大器。它的高性能、宽泛的增益控制范围及优良的噪声抑制能力,使其成为复杂信号处理任务的理想选择。
    推荐使用:
    鉴于 VCA2615 在精度、灵活性和可靠性方面的优势,我们强烈推荐将其应用于对信号处理要求较高的医疗设备、超声诊断系统以及高性能测试仪器中。

VCA2615RGZT参数

参数
典型压摆率 100V/μs
典型增益带宽 42MHz
最大工作供电电压 5.25V
CMRR - 共模抑制比 -
每个通道的输出电流 60mA
最小工作供电电压 4.75V
典型供电电流 70mA
Vos - 输入偏置电压 50mV
电流 - 输入偏置 -
通道数量 2
-3db带宽 50MHz
7.15mm(Max)
7.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

VCA2615RGZT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

VCA2615RGZT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS VCA2615RGZT VCA2615RGZT数据手册

VCA2615RGZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 95.816
2000+ ¥ 93.38
3000+ ¥ 90.944
库存: 13000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 95816
